BỘ TRUYỀN XÍCH - XÍCH CON LĂN VÀ XÍCH BẠC LÓT
Rolier and bush chains
Lời nói đầu
TCVN 1590 : 1985 thay thế cho TCVN 1590 : 1974.
TCVN 1590 : 1985 do Viện Nghiên cứu máy - Bộ Cơ khí và Luyện kim biên soạn, Tổng cục Tiêu chuẩn đo lường Chất lượng trình duyệt, Ủy ban Khoa học và Kỹ thuật Nhà nước (nay là Bộ Khoa học và Công nghệ) ban hành.
Tiêu chuẩn này được chuyển đổi năm 2008 từ Tiêu chuẩn Việt Nam cùng số hiệu thành Tiêu chuẩn Quốc gia theo quy định tại khoản 1 điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a khoản 1 điều 6 Nghị định số 127/2007/NĐ-CP ngày 1/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.
BỘ TRUYỀN XÍCH - XÍCH CON LĂN VÀ XÍCH BẠC LÓT
Rolier and bush chains
Tiêu chuẩn này áp dụng cho xích truyền động con lăn và xích truyền động bạc lót một và nhiều dãy dùng cho máy móc và các cơ cấu.
Tiêu chuẩn này không áp dụng cho xích truyền động con lăn dựng thiết bị khoan.
1. Kiểu, thông số và kích thước cơ bản
1.1. Xích truyền động con lăn và xích truyền động bạc lót phải chế tạo theo các kiểu sau đây:
CLN – Xích con lăn loại nhẹ (Hình 1);
CL – Xích con lăn loại thường (Hình 1 - 4);
CLD – Xích con lăn mắt dài (Hình 5);
BL – Xích bạc lót (Hình 6 - 7);
CLC – Xích con lăn má cong (Hình 8).

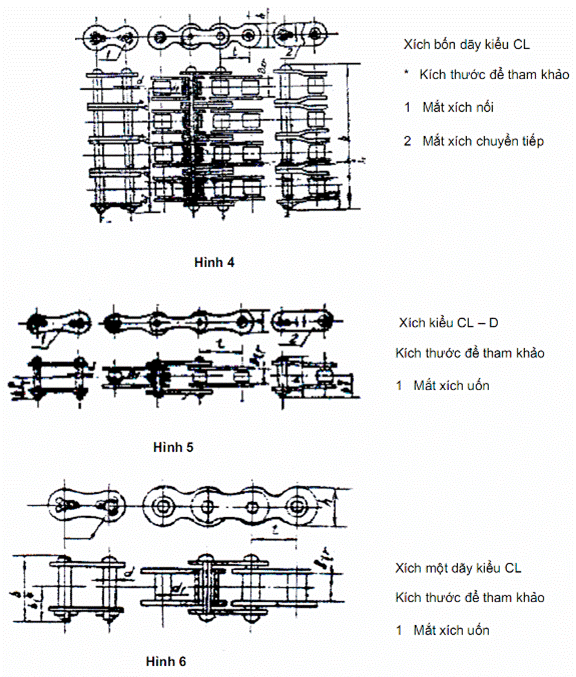

1.2. Kiểu, thông số và kích thước cơ bản của mắt xích và mắt xích chuyển tiếp phải phù hợp với chỉ dẫn trên các Hình 1 – 8 và trong các Bảng 1 – 8.
Các Hình 1 – 8 không quy định hình dạng đường viền đầu trục, kết cấu của mắt xích nối và mắt xích nối và mắt xích chuyển tiếp.
Ví dụ ký hiệu quy ước:
Xích con lăn một dãy loại thường bước xích 19,05 mm có tải trọng phá hủy 31,80 kN;
Xích CL – 19,05 – 31,80 TCVN 1590 : 1985
Xích con lăn ba dãy loại thường bước xích 44,45 mm có tải trọng phá hủy 517,20 kN:
Xích 3 CL – 44,45 – 517,20 TCVN 1590 : 1985
Mắt xích nối của xích con lăn loại nhẹ bước xích 25,4 mm có tải trọng phá hủy 50 kN;
Mắt xích N – CLN – 25,4 – 50 TCVN 1590 : 1985
Mắt xích chuyển tiếp của con xích lăn, bước xích 25,4 mm có tải trọng phá hủy 5000 kN:
Mắt Xích C – CLN – 25,4 – 50,00 TCVN 1590 : 1985
Xích truyền động con lăn mắt dài, bước xích 38,1 mm, có tải trọng phá hủy 29,50 kN:
Xích CLD – 38,1 – 29,50 TCVN 1590 : 1985
Xích truyền động bạc lót bước xích 9,525 mm có tải trọng phá hủy 12,00 kN
Xích BL – 9,525 – 12,00 TCVN 1590 : 1985
Xích truyền động con lăn má cong bước xích 103,2 mm có tải trọng phá hủy 65,00 kN:
Xích CLC – 103,2 – 650,00 TCVN 1590 : 1985
Bảng 1
mm
