TIÊU CHUẨN QUỐC GIA

TCVN 11988-1:2017
ISO 3937-1:2008

TRỤC GÁ DAO PHAY DẪN ĐỘNG BẰNG VẤU - PHẦN 1: KÍCH THƯỚC CÔN MORSE

Cutter arbors with tenon drive - Part 1: Dimensions of Morse taper

Lời nói đầu

TCVN 11988-1:2017 hoàn toàn tương đương ISO 3937-1:2008

TCVN 11988-1:2017 do Ban kỹ thuật tiêu chuẩn quốc gia TCVN/TC 29, Dụng cụ cầm tay biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ Khoa học và Công nghệ công bố.

Bộ TCVN 11988 (ISO 3937), Trục gá dao phay dẫn động bằng vấu bao gồm các phần sau:

- TCVN 11988-1:2017 (ISO 3937-1:2008), Phần 1: Kích thước côn Morse.

- TCVN 11988-2:2017 (ISO 3937-2:2008), Phần 2: Kích thước côn 7/24.

- TCVN 11988-3:2017 (ISO 3937-3:2008), Phần 3: Kích thước mặt phân cách của côn rỗng có mặt bích tiếp xúc.



TRỤC GÁ DAO PHAY DẪN ĐỘNG BẰNG VẤU - PHẦN 1: KÍCH THƯỚC CÔN MORSE

Cutter arbors with tenon drive - Part 1: Dimensions of Morse taper

1  Phạm vi áp dụng

Tiêu chuẩn này quy định kích thước của trục gá dao phay dẫn động bằng vấu và độ côn Morse.

Kích thước có tính lắp lẫn của ổ trục dao phay trên trục gá dao phay phù hợp với ISO 2780.

Các kích thước của vít hãm sử dụng được quy định trong ISO 2780.

Độ côn Morse phù hợp với ISO 296 và ISO 5413.

2  Tài liệu viện dẫn

Các tài liệu viện dẫn sau rất cần thiết cho việc áp dụng tiêu chuẩn này. Đối với các tài liệu viện dẫn ghi năm công bố thì áp dụng phiên bản được nêu. Đối với các tài liệu viện dẫn không ghi năm công bố thì áp dụng phiên bản mới nhất, bao gồm cả các sửa đổi, bổ sung (nếu có).

ISO 296, Machine tools - Self-holding tapers for tool shanks (Máy công cụ - Các độ côn tự hãm chặt dùng cho các chuôi dao).

TCVN 2263-1:2007 (ISO 2768-1:1989), Dung sai chung - Phần 1: Dung sai của các kích thước dài và kích thước góc không có chỉ dẫn dung sai riêng (General tolerances - Part 1: Tolerances for linear and angular dimensions without individual tolerance indications).

TCVN 2263-2:2007 (ISO 2768-2:1989), Dung sai chung - Phần 2: Dung sai hình học đối với các yếu tố không chỉ dẫn dung sai riêng (General tolerances - Part 2: Geometrical tolerances for features without individual tolerance indications).

ISO 2780, Milling cuttenrs with tenon drive - Interchangesbility dimensions for cutter arbors - Metric series (Dao phay có dẫn động bằng vấu - Các kích thước có tính lắp lẫn dùng cho các trục gá dao phay - Loạt hệ mét).

ISO 5413, Machine tool - Positive drive of Morse tapers (Máy công cụ - Truyền động cưỡng bức của các côn Morse).

3  Kích thước

3.1  Quy định chung

Tất cả các kích thước và dung sai được tính bằng milimet. Các dung sai không quy định phải là cấp dung sai “m” phù hợp với TCVN 2263-1:2007 (ISO 2768-1:1989) và các cấp dung sai “mk” phù hợp với TCVN 2263-2:2007 (ISO 2768-2:1989).

3.2  Trục gá có chuôi côn Morse

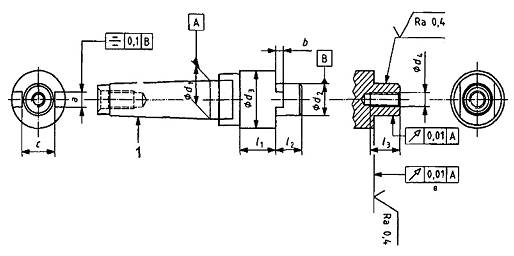

Các kích thước của trục gá có chuôi côn Morse được giới thiệu trên Hình 1 và được cho trong Bảng 1.

CHÚ DẪN

1 Côn Morse phù hợp với ISO 296 và ISO 5413

2 Không được lồi

CHÚ THÍCH: Hình vẽ này chỉ là sơ đồ và không được dùng như một bản vẽ thiết kế
