TIÊU CHUẨN NHÀ NƯỚC

TCVN 82-63

BULÔNG THÔ ĐẦU VUÔNG NHỎ

KÍCH THƯỚC

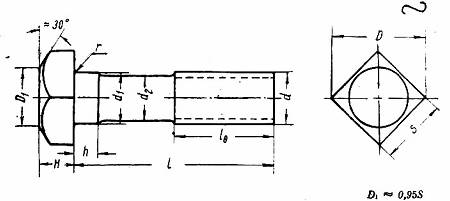

1. Kích thước của bulông thô đầu vuông nhỏ phải theo những chỉ dẫn ở hình vẽ và trong các bảng 1 và 2 của tiêu chuẩn này.

Cho phép chế tạo bulông theo hình A khi không thể áp dụng hoặc chế tạo theo dạng cơ bản trên.

Hình A

Ví dụ ký hiệu quy ước của bulông đường kính 10 mm, chiều dài 100 mm:

có ren bước lớn: Bulông M10 x 100 TCVN 82-63

có ren bước lớn (theo hình A): Bulông AM10 x 100 TCVN 82-63

Bảng 1

mm

Đường kính danh nghĩa của ren d

6

8

10

12

(14)

16

(18)

20

(22)

24

(27)

30

36

42

48

S
