TIÊU CHUẨN NHÀ NƯỚC

TCVN 90-63

BULÔNG NỬA TINH ĐẦU CHỎM CẦU CỔ VUÔNG DÙNG CHO KIM LOẠI

KÍCH THƯỚC

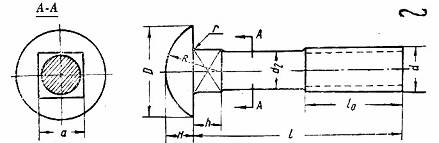

1. Kích thước của bulông nửa tinh đầu chỏm cầu cổ vuông dùng cho kim loại phải theo những chỉ dẫn ở hình vẽ và trong các bảng 1 và 2 của tiêu chuẩn này.

Ví dụ ký hiệu quy ước của bulông đường kính 10 mm chiều dài 50 mm:

có ren bước lớn: Bulông M16 x 50 TCVN 90-63

có ren bước nhỏ 1 mm: Bulông M10 x 1 x 50 TCVN 90-63

mm                                                     Bảng 1

Đường kính danh nghĩa của ren d

6

8

10

12

16

20

Đường kính đầu bulông D

Kích thước danh nghĩa

13

17

21

25

33

41

Sai lệch cho phép
