TIÊU CHUẨN VIỆT NAM

TCVN 7527 : 2005

KÍNH XÂY DỰNG - KÍNH CÁN VÂN HOA

Glass in building - Rolling patterned glass

Lời nói đầu

TCVN 7527 : 2005 do Ban kỹ thuật TCVN/TC160 Thủy tinh trong xây dựng hoàn thiện trên cơ sở dự thảo của Tổng công ty Thủy tinh và Gốm xây dựng - VIGLACERA, Bộ Xây dựng đề nghị, Tổng cục Tiêu chuẩn Đo lường Chất lượng xét duyệt, Bộ Khoa học và Công nghệ ban hành.

KÍNH XÂY DỰNG - KÍNH CÁN VÂN HOA

Glass in building - Rolling patterned glass

1. Phạm vi áp dụng

Tiêu chuẩn này áp dụng cho kính vân hoa sản xuất theo phương pháp cán với kích thước danh nghĩa của nhà sản xuất, dùng cho xây dựng.

2. Tài liệu viện dẫn

TCVN 7219 : 2002 Kính tấm xây dựng - Kính nổi - Phương pháp thử.

3. Thuật ngữ, định nghĩa

Các thuật ngữ sử dụng trong tiêu chuẩn này được hiểu như sau:

3.1. Kính cán vân hoa (rolling patterned glass)

Kính được sản xuất theo công nghệ cán tạo vân hoa trên một bề mặt.

3.2. Kích thước (sizes)

3.2.1. Kích thước danh nghĩa (nominal sizes)

Kích thước chiều dài, chiều rộng và chiều dày của tấm kính theo thiết kế của nhà sản xuất.

3.2.2. Hướng kéo (direction of draw)

Hướng chuyển động của băng kính trên dây chuyền sản xuất và vuông góc với trục cán, (xem Hình 1).

3.2.3. Chiều dài, L (length, L)

Số đo của cạnh tấm kính theo hướng kéo.

3.2.4. Chiều rộng, B (width, B)

Số đo của cạnh tấm kính theo chiều vuông góc với hướng kéo (theo Hình 1).

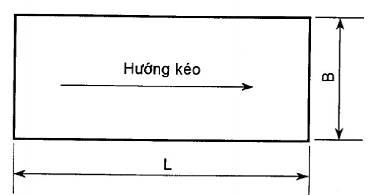

Hình 1 - Mô tả chiều dài (L), chiều rộng (B) và hướng kéo kính

3.3. Khuyết tật ngoại quan (visible defects)

3.3.1. Các khuyết tật thủy tinh (glass faults)

Các khuyết tật trên bề mặt hoặc trong thủy tinh có thể nhận thấy bằng mắt thường.

3.3.2. Sai lệch vân hoa (patterned deviation)

Sự sai lệch vân hoa của kính như lệch, lượn sóng và biến dạng so với thiết kế. Sai lệch của vân hoa được tính theo độ lệch X (xem Hình 2) và độ biến dạng P (xem 5.5.2).

Hình 2 - Mô tả các dạng sai lệch vân hoa

4. Yêu cầu kỹ thuật

4.1. Kích thước và sai lệch kích thước

4.1.1. Chiều dày danh nghĩa và sai lệch cho phép

Chiều dày danh nghĩa và sai lệch chiều dày cho phép được quy định trong Bảng 1.

Bảng 1 - Chiều dày danh nghĩa và sai lệch chiều dày cho phép

Đơn vị tính bằng mm

4.1.2. Chiều dài, chiều rộng danh nghĩa và sai lệch cho phép

Theo chiều dày danh nghĩa, sai lệch kích thước chiều dài và chiều rộng cho phép (xem Hình 3) quy định trong Bảng 2.

Bảng 2 - Sai lệch kích thước chiều dài và chiều rộng cho phép theo chiều dày danh nghĩa

Đơn vị tính bằng mm
