TIÊU CHUẨN VIỆT NAM

TCVN 7434 - 3: 2004

ỐNG NHỰA NHIỆT DẺO - XÁC ĐỊNH ĐỘ BỀN KÉO - PHẦN 3: ỐNG POLYOLEFIN

Thermoplatics pipes - Determination of tensile properties - Part 3: Polyolefin pipes

1. Phạm vi áp dụng

Tiêu chuẩn này quy định phương pháp xác định độ bền kéo của ống polyolefin (polyetylen, polyetylen liên kết ngang, polypropylen và polybuten), đặc biệt là các tính chất sau:

- ứng suất khi đứt;

- độ giãn dài khi đứt.

CHÚ THÍCH

1. Tính chất của mối hàn gián mặt đầu có thể được đánh giá bằng mẫu thử được làm bằng máy của các kiểu được quy định trong tiêu chuẩn này.

2. Phương pháp thử chung để xác định độ bền kéo của ống nhựa nhiệt dẻo được quy định trong TCVN 7434-1:2004 (ISO 6259 - 1 : 1997).

Các quy định cơ bản ở phụ lục A đến D được đưa ra trong tiêu chuẩn này là chỉ để tham khảo.

2. Tài liệu viện dẫn

TCVN 7434 - 1: 2004 (ISO 6259 - 1: 1997) Ống nhựa nhiệt dẻo - Xác định độ bền kéo - Phần 1: Phương pháp thử chung.

3. Nguyên tắc

Xem điều 3 của TCVN 7434 - 1: 2004 (ISO 6259-1: 1997), Áp dụng cho nhựa nhiệt dẻo.

4. Thiết bị, dụng cụ

Xem điều 4 của TCVN 7434 - 1: 2004 (ISO 6259-1: 1997).

5. Mẫu thử

5.1 Bản chất của mẫu thử

5.1.1 Yêu cầu chung

Nếu chiều dày của ống nhỏ hơn hoặc bằng 12 mm, mẫu thử có thể được làm bằng khuôn cắt hoặc bằng máy. Nếu chiều dày của ống lớn hơn 12 mm thì mẫu thử phải được làm bằng máy.

5.1.2 Kích thước mẫu thử

Mẫu thử hoặc là theo kiểu 1, hình dạng và kích thước của kiểu này được đưa ra ở hình 1 và bảng 1, kiểu 2 có hình dạng và kích thước ở hình 2 và bảng 2 hoặc kiểu 3 có hình dạng và kích thước ở hình 3 và bảng 3. Sự lựa chọn mẫu thử phụ thuộc vào chiều dày của thành ống được lấy để thử (xem 5.2).

CHÚ THÍCH

1. Mẫu thử kiểu 1 giống như kiểu 1B quy định trong ISO 527 - 2: 1993. Mẫu thử nhỏ hơn giống kiểu 2 quy định trong TCVN 7434-2: 2004 (ISO 6259 - 2: 1997).

2. Để tránh sự trơn trượt ở hai kẹp, chiều rộng ở các đầu mẫu thử (b2) nên tăng theo tỷ lệ với chiều dày (en) theo công thức sau:

b2 = en + 15 (mm)

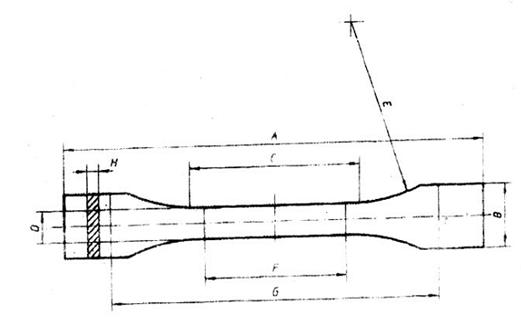

Hình 1 - Mẫu thử kiểu 1

Bảng 1 - Kích thước của mẫu thử kiểu 1

Ký hiệu

Mô tả

Kích thước

mm

A

Chiều dài toàn bộ (nhỏ nhất)
