Tiêu chuẩn Việt Nam TCVN 6883:2001 quy định các yêu cầu kỹ thuật đối với gạch granit (gạch gốm ốp lát có độ hút nước thấp) dùng để ốp tường và lát nền cho các công trình xây dựng. Dưới đây là tóm tắt chi tiết nội dung từ Điều 1 đến Điều 4 của tiêu chuẩn này.

Điều 1: Phạm vi áp dụng

Tiêu chuẩn này quy định các chỉ tiêu chất lượng và phương pháp kiểm tra đối với gạch granit nhân tạo (gạch gốm ốp lát có độ hút nước thấp, thuộc nhóm BIa theo phân loại tiêu chuẩn). Phạm vi áp dụng cụ thể bao gồm:

• Áp dụng cho các loại gạch granit dùng để lát nền và ốp tường, sử dụng cho cả không gian nội thất và ngoại thất.
• Không áp dụng cho các loại gạch gốm thông thường có độ hút nước cao hơn hoặc các loại đá tự nhiên chưa qua chế biến nhân tạo.

Điều 2: Tài liệu viện dẫn

Để áp dụng tiêu chuẩn này một cách chính xác, cần viện dẫn các tài liệu tiêu chuẩn liên quan sau đây:

• TCVN 6414:1998 - Gạch gốm ốp lát: Định nghĩa, phân loại, đặc tính kỹ thuật và ghi nhãn.
• TCVN 6415:1998 (từ phần 1 đến phần 17) - Gạch gốm ốp lát: Các phương pháp thử nghiệm xác định kích thước, độ hút nước, độ bền uốn, độ bền mài mòn, độ bền sốc nhiệt, độ bền hóa học và các đặc tính cơ lý khác.

Điều 3: Định nghĩa và Phân loại

Tiêu chuẩn đưa ra các khái niệm cơ bản và phân loại sản phẩm gạch granit dựa trên các đặc điểm bề mặt và công nghệ sản xuất:

• Định nghĩa gạch granit: Là loại vật liệu gốm nhân tạo có kết cấu đặc chắc, được sản xuất từ phối liệu đất sét, tràng thạch và các chất phụ gia khác, trải qua quá trình ép bán khô và nung ở nhiệt độ cao để đạt độ hút nước cực thấp.
• Phân loại theo bề mặt: Gạch granit được chia thành loại mài bóng bề mặt (polishing) và loại không mài bóng (unpolished).
• Phân loại theo lớp phủ: Gạch granit không phủ men (unglazed) và gạch granit có phủ men (glazed).

Điều 4: Yêu cầu kỹ thuật

Đây là nội dung cốt lõi quy định các chỉ tiêu chất lượng nghiêm ngặt mà sản phẩm gạch granit phải đạt được, chia làm hai nhóm chính:

1. Yêu cầu về kích thước và chất lượng bề mặt:

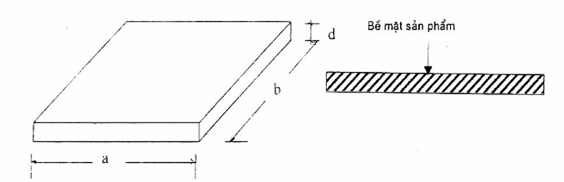

• Sai lệch kích thước danh nghĩa: Sai lệch cho phép về chiều dài, chiều rộng và chiều dày của viên gạch phải nằm trong giới hạn cực nhỏ (thường không quá 0,5% đến 0,6% so với kích thước chuẩn).
• Độ thẳng cạnh và độ vuông góc: Các cạnh của viên gạch phải thẳng, góc ghép phải vuông để đảm bảo tính thẩm mỹ khi thi công, sai lệch cho phép không quá 0,2% đến 0,5%.
• Độ phẳng bề mặt: Độ cong trung tâm, độ cong cạnh và độ vênh góc phải được kiểm soát chặt chẽ để tránh hiện tượng gồ ghề sau khi lát.
• Chất lượng bề mặt: Tối thiểu 95% số viên gạch trong một lô kiểm tra không được có các khuyết tật rõ ràng như nứt, sứt mẻ, rỗ kim hoặc biến màu ảnh hưởng đến thẩm mỹ.

2. Yêu cầu về các chỉ tiêu cơ lý hóa:

• Độ hút nước (E): Là chỉ tiêu quan trọng nhất, yêu cầu độ hút nước trung bình của gạch granit không được vượt quá 0,5% (E hứa hẹn đạt mức dưới hoặc bằng 0,5%).
• Độ bền uốn: Khả năng chịu lực uốn cao, lực uốn danh nghĩa không được nhỏ hơn 35 N/mm² (đối với gạch có chiều dày từ 7,5 mm trở lên).
• Độ cứng bề mặt: Độ cứng bề mặt theo thang đo Mohs phải đạt tối thiểu từ cấp 6 trở lên để đảm bảo khả năng chống trầy xước.
• Độ bền mài mòn sâu: Đối với gạch không phủ men, thể tích vết mài mòn sâu tối đa không được vượt quá 175 mm³.
• Độ bền sốc nhiệt: Gạch không được xuất hiện vết nứt hoặc bong tróc sau khi trải qua các chu kỳ thay đổi nhiệt độ đột ngột từ 15 độ C đến 145 độ C.
• Độ bền băng giá: Sản phẩm không bị nứt vỡ hoặc hư hại sau số chu kỳ đông giá và tan băng theo quy định của tiêu chuẩn thử nghiệm.
• Độ bền hóa học: Gạch phải có khả năng chống chịu tốt với các hóa chất gia dụng, nước bể bơi, axit và kiềm nồng độ thấp, không để lại vết ố bẩn không tẩy rửa được.
