ISO 8644:1988
MÔ TÔ- VÀNH BÁNH HỢP KIM NHẸ - PHƯƠNG PHÁP THỬ
Motocycles - Light-alloy wheels - Test method
Lời nói đầu
TCVN 6443:1998 hoàn toàn tương đương với tiêu chuẩn ISO 8644:1988.
TCVN 6443:1998 do ban kỹ thuật tiêu chuẩn TCVN/TC22
Phương tiện giao thông đường bộ biên soạn, Tổng cục Tiêu chuẩn - Đo lường - Chất lượng đề nghị, Bộ Khoa học Công nghệ và Môi trường ban hành.
MÔ TÔ- VÀNH BÁNH HỢP KIM NHẸ - PHƯƠNG PHÁP THỬ
Motocycles - Light-alloy wheels - Test method
Tiêu chuẩn này quy định các phương pháp xác định độ tin cậy của vành bánh xe mô tô bằng hợp kim nhẹ trong điều kiện ứng suất sử dụng bình thường.
Tiêu chuẩn này áp dụng cho các vành bánh xe của mô tô có hai hoặc ba bánh (bao gồm cả mô tô có trang bị các thùng xe ở bên cạnh) như đã định nghĩa trong TCVN 6211:1996 (ISO 3833), gồm các kiểu sau:
- Vành bánh xe hợp kim nhẹ nguyên
- Vành bánh xe hợp kim nhẹ ghép.
TCVN 6211:1996 (ISO 3833) Phương tiện giao thông đường bộ - Kiểu - Thuật ngữ và định nghĩa.
Tiêu chuẩn này sử các dụng định nghĩa sau:
4.1 Vành bánh xe hợp kim nhẹ nguyên: Vành bánh xe mà vành và các nan hoa hoặc đĩa được chế tạo như một chi tiết.
4.2 Vành bánh xe hợp kim nhẹ ghép: Vành bánh xe mà vành được chế tạo từ hợp kim nhẹ và các nan hoa hoặc đĩa được chế tạo từ hợp kim nhẹ hoặc thép và chúng được lắp ghép với nhau.
Các phép thử được thực hiện như sau:
a) thử mỏi uốn khi quay (thử mỏi động lực học đối với mô tô ba bánh và mô tô có trang bị các thùng xe bên) (xem điều 6);
b) thử tuổi thọ với tải trọng hướng kính (xem điều 7)
c) thử chịu va đập hướng kính (xem điều 8)
d) thử xoắn (xem điều 9)
e) thử rò rỉ không khí (chỉ áp dụng đối với các vành bánh xe được thiết kế để sử dụng với lốp không có xăm) (xem điều 10)
Mỗi phép thử được tiến hành với một vành bánh xe khác nhau.
6.1 Thiết bị thử

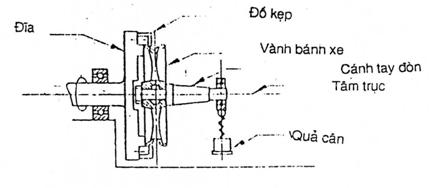

Thiết bị thử phải tạo ra được mômen uốn không đổi tại tâm của vành bánh xe hợp kim nhẹ được quay với vận tốc không đổi. Ví dụ về thiết bị thử loại này được nêu trên hình 1.
Hình 1 - Thiết bị mẫu để thử mỏi
6.2 Điều kiện thử
6.2.1 Mômen uốn
Mômen uốn M, tính theo đêca niutơn mét, tác dụng phù hợp với yêu cầu của 6.3, được xác định theo công thức sau:
M = Sm. µ. W.r
Trong đó:
Sm là hệ số, bằng 0,7;
µ là hệ số ma sát giữa lốp xe và đường, bằng 0,7;
W là tải trọng lớn nhất trên bánh xe, đêca niutơn;
r là bán kính tĩnh lớn nhất, mét, của các lốp có thể được lắp với vành bánh xe.
6.2.2 Chiều dài cánh tay đòn
Chiều dài cánh tay đòn phải đảm
