TIÊU CHUẨN VIỆT NAM

TCVN 6415-5 : 2005

GẠCH GỐM ỐP LÁT - PHƯƠNG PHÁP THỬ - PHẦN 5: XÁC ĐỊNH ĐỘ BỀN VA ĐẬP BẰNG CÁCH ĐO HỆ SỐ PHẢN HỒI

Ceramic floor and wall tiles - Test methods - Part 5: Determination of impact resistance by measurement of coefficient of restitution

1. Phạm vi áp dụng

Phần này của TCVN 6415 : 2005 quy định phương pháp xác định độ bền va đập của gạch gốm ốp lát có phủ men hoặc không phủ men, bằng cách đo hệ số phản hồi.

2. Định nghĩa

Tiêu chuẩn này sử dụng định nghĩa sau:

2.1. Hệ số phản hồi giữa hai vật tác động, e (coefficient of restitution between two impacting bodies, e) Tỷ số giữa tốc độ tương đối của viên bi nẩy lên và tốc độ tương đối của viên bi rơi xuống.

3. Nguyên tắc

Xác định hệ số phản hồi bằng cách thả rơi một viên bi thép từ độ cao xác định xuống bề mặt của mẫu thử và đo chiều cao nẩy lên của viên bi.

4. Thiết bị và dụng cụ

4.1. Bi thép crôm, đường kính (19 ± 0,05) mm.

4.2. Thiết bị thả rơi bi, (xem Hình 1), gồm có khung thép nặng bắt vít cố định với nền và một thanh thép đứng có gắn nam châm điện, một ống dẫn bi và một giá đỡ.

Giá đỡ được gắn tương đối vững ở vị trí mà khi bi thép rơi nó sẽ chạm vào tâm điểm của bề mặt nằm ngang của viên gạch. Thiết bị thả bi được mô tả trên Hình 1, tuy nhiên có thể sử dụng một thiết bị tương tự như vậy.

4.3. Dụng cụ điện tử đo thời gian, (tự chọn), loại đo âm thanh để đo khoảng thời gian giữa lần va đập thứ nhất và thứ hai khi viên bi rơi xuống bề mặt mẫu.

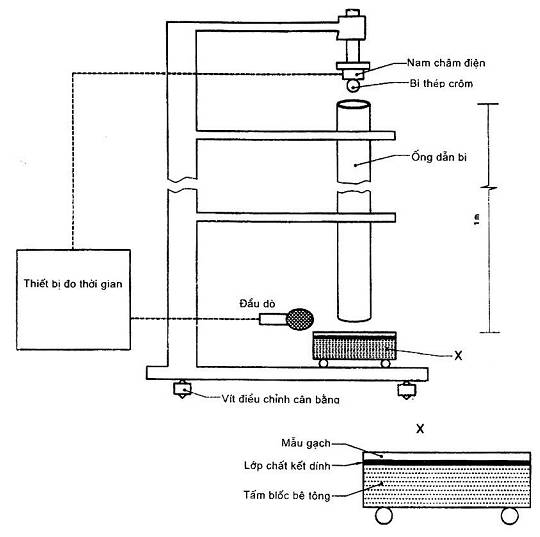

Hình 1 - Mô tả thiết bị thử độ bền va đập

5. Mẫu thử

5.1. Số lượng mẫu thử

Chuẩn bị ít nhất 5 mẫu kích thước 75 mm x 75 mm được cắt ra từ 5 viên gạch nguyên. Có thể sử dụng gạch có kích thước nhỏ hơn 75 mm.

5.2. Mô tả đơn vị mẫu thử

Đơn vị mẫu thử gồm mẫu thử được gắn cố định vào blốc bê tông bằng một loại chất kết dính (keo epoxi).

5.3. Tấm blốc bê tông

Tấm blốc bê tông đặc chắc, có kích thước 75 mm x 75 mm x 50 mm được đổ khuôn theo kích thước trên, hoặc là được cắt từ một tấm bê tông lớn.

Phương pháp sau đây mô tả cách chuẩn bị tấm blốc bê tông chế tạo từ sỏi/cát. Có thể sử dụng cốt liệu khác nhưng không áp dụng cho phép thử độ hút nước bề mặt.

Tấm blốc bê tông hoặc tấm bê tông, được làm từ hỗn hợp với tỷ lệ một phần khối lượng xi măng poóclăng với 4,5 đến 5,5 phần khối lượng cốt liệu, cốt liệu có thể là cát nghiền từ sỏi có cỡ hạt từ  0đến 8 mm với tỷ lệ cấp phối nằm trong giới hạn của hai đường cấp phối hạt liên tục A và B (Hình 2). Tổng khối lượng hạt có kích thước nhỏ hơn 0,125 mm trong bê tông hỗn hợp, kể cả xi măng poóc lăng, là 500 kg/m³.

Hình 2 - Đồ thị cấp phối cát nghiền từ sỏi có cỡ hạt không lớn hơn 8 mm

Tỷ lệ nước/ximăng phải là 0,5. Trộn kỹ các thành phần trên trong máy trộn và dùng bay đổ vào khuôn có kích thước theo yêu cầu. Đầm rung trong 90 giây tại tần số 50 Hz trên bàn rung (có thể rung 90 giây, với vòng quay 2 800 vòng/phút, biên độ 0,35 đến 0,5 mm).

Tấm blốc bê tông được bảo dưỡng 48 giờ tại nhiệt độ 27 °C ± 2 °C, độ ẩm 95 % ± 5 % trước khi lấy chúng ra khỏi khuôn. Rửa sạch các chất bám trên khuôn. Trong thời gian dưỡng ẩm, tấm bê tông phải được đặt theo chiều thẳng đứng, giữa chúng có các khe hở. Ngâm các viên gạch trong nước ở nh
