TIÊU CHUẨN VIỆT NAM

TCVN 6415-4 : 2005

GẠCH GỐM ỐP LÁT - PHƯƠNG PHÁP THỬ - PHẦN 4: XÁC ĐỊNH ĐỘ BỀN UỐN VÀ LỰC UỐN GẪY

Ceramic floor and wall tiles - Test methods - Part 4: Determination of modulus of rupture and breaking strength

1 Phạm vi áp dụng

Phần này của TCVN 6415 : 2005 quy định phương pháp xác định độ bền uốn và lực uốn gẫy cho các loại gạch gốm ốp lát có phủ men hoặc không phủ men.

2 Tài liệu viện dẫn

ISO 48 : 1994 Rubber, vulcanized or thermoplastic - Determination of hardness (hardness between 10 IRHD and 100 IRHD) [Cao su, lưu hóa hoặc dẻo nóng - Xác định độ cứng (độ cứng giữa 10 IRHD và 100 IRHD)].

3 Định nghĩa

Tiêu chuẩn này sử dụng các thuật ngữ được định nghĩa như sau:

3.1

Tải trọng phá hủy (breaking load)

Lực, tính bằng niutơn, cần thiết để phá hủy mẫu thử, đọc được trên đồng hồ đo áp lực.

3.2

Lực uốn gãy (breaking strength)

Lực, tính bằng niutơn, nhận được bằng cách nhân tải trọng phá hủy với tỷ số (khoảng cách giữa hai thanh đỡ)/(chiều rộng mẫu thử).

3.3

Độ bền uốn (modulus of rupture)

Đại lượng, tính bằng niutơn trên milimet vuông, nhận được bằng cách chia lực uốn gãy tính toán được cho bình phương chiều dày nhỏ nhất của cạnh mẫu gãy.

4 Nguyên tắc

Xác định tải trọng phá hủy, lực uốn gãy và độ bền uốn của viên gạch bằng truyền tải trọng với một tốc độ xác định lên đường tâm của viên gạch, điểm truyền lực nằm trên bề mặt viên gạch.

5 Thiết bị

5.1 Tủ sấy, làm việc ở nhiệt độ (110 ± 5) ^oC.

Có thể sử dụng lò vi sóng, tủ hồng ngoại hoặc thiết bị sấy khác cho kết quả tương đương.

5.2 Đồng hồ đo áp lực tự ghi, có độ chính xác 2,0 %.

5.3 Hai thanh đỡ hình trụ, làm bằng kim loại, phần tiếp xúc với mẫu thử được bọc cao su có độ cứng (50 ± 5) IRHD xác định theo ISO 48. Một thanh đỡ có thể dao động lên xuống chút ít ở mỗi đầu (hình 1) và một thanh có thể xoay nhẹ quanh trục của nó (kích thước liên quan trên Bảng 1).

5.4 Thanh hình trụ ở giữa, có kích thước giống như hai thanh đỡ (5.3) và cũng được bọc cao su tương tự, để truyền tải trọng F. Thanh trụ này cũng có thể xoay nhẹ (xem Hình 1). (Các kích thước liên quan xem Bảng 1).

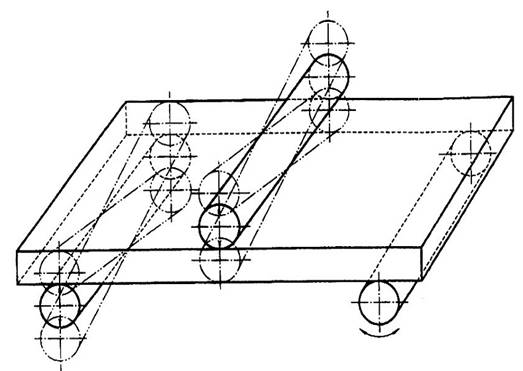

Hình 1 - Mô tả vị trí các thanh hình trụ

Bảng 1 - Kích thước thanh trụ, chiều dày cao su và chiều dài l (xem Hình 2)

Kích thước tính bằng milimét
