TIÊU CHUẨN VIỆT NAM

TCVN 3121-9:2003

VỮA XÂY DỰNG - PHƯƠNG PHÁP THỬ

PHẦN 9: XÁC ĐỊNH THỜI GIAN BẮT ĐẦU ĐÔNG KẾT CỦA VỮA TƯƠI

Mortar for masonry - Test methods

Part 9: Determination of initial time setting of fresh mortar

1. Phạm vi áp dụng

Tiêu chuẩn này quy định phương pháp xác định thời gian bắt đầu đông kết của vữa tươi.

2. Tiêu chuẩn viện dẫn

TCVN 3121-2: 2003 Vữa xây dựng - Phương pháp thử - Phần 2: Lấy mẫu và chuẩn bị mẫu thử.

TCVN 3121-3: 2003 Vữa xây dựng - Phương pháp thử - Phần 3: Xác định độ lưu động.

3. Nguyên tắc

Xác định thời gian bắt đầu đông kết của vữa tươi tính từ khi đổ nước vào hỗn hợp khô đến khi mẫu vữa chịu được lực đâm xuyên xác định.

4. Thiết bị và dụng cụ thử

Thiết bị xác định thời gian bắt đầu đông kết của vữa tươi được mô tả trên hình 1, bao gồm:

- Khâu đựng vữa (4) hình côn, bằng vật liệu không hút nước, đường kính trong 50mm và 75 mm, chiều cao 50 mm ÷ 100 mm. Chiều dày khâu tuỳ thuộc vào vật liệu chế tạo, nhưng phải đủ chắc để giữ được hình dáng theo kích thước trên;

- Kim đâm xuyên (3) làm bằng đồng hoặc thép không gỉ, đường kính 5 mm, tổng chiều dài 65 mm, phần dưới của kim (phần đâm vào vữa) có đường kính 6,175 mm ± 0,025 mm, dài 25 mm ± 0,25 mm;

- Vòng đệm (2) có đường kính ngoài 20 mm, đường kính trong vừa đủ để lắp lỏng vào phần trên của kim. Vòng đệm có tác dụng cho biết kim đã đâm đủ sâu vào mẫu vữa;

- Cơ cấu đòn bẩy (1) tạo lực ấn kim đâm xuống mẫu thử;

- Cân kỹ thuật 10 kg, có vạch chia tới 100 g;

- Đồng hồ bấm giây;

- Phòng/thùng dưỡng hộ mẫu (nhiệt độ 270C ± 2 0C, độ ẩm 95 % ± 5 %);

- Bay, chảo,…

Kích thước tính bằng milimét

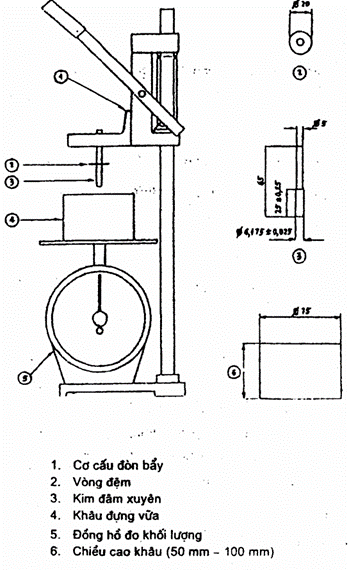

Hình 1 - Sơ đồ cấu tạo dụng cụ thử thời gian bắt đầu đông kết

5. Cách tiên hành

Lấy khoảng 1 lít mẫu vữa theo TCVN 3121-2: 2003. Đổ vữa đầy hơn miệng khâu và dùng chày, theo như quy định trong TCVN 3121-3: 2003, đầm khoảng 10 cái sao cho vữa được đầy kín trong khâu. Dùng dao gạt vữa thừa ngang miệng khâu, dùng vải lau sạch vữa bám xung quanh khâu, cân khâu có chứa mẫu, được khối lượng m1.

Đặt khâu có chứa mẫu vào vị trí dưới kim, sao cho bề mặt vữa trong khâu cách kim đâm xuyên khoảng 20 mm. Hạ kim từ từ cho tới khi chạm bề mặt vữa. Giữ ở vị trí này 1 giây – 2 giây cho kim ổn định. Sau đó ấn kim đâm xuyên xuống mẫu cho đến khi vòng đệm của kim chạm vào bề mặt mẫu.

Khoảng thời gian giữa các lần đâm xuyên là 15 phút – 30 phút, tuỳ theo vữa không có hoặc có phụ gia kéo dài đông kết. Sau đó bảo quản mẫu ở nhiệt độ 270C ± 2 0C và độ ẩm 95% ± 5% trong túi n
