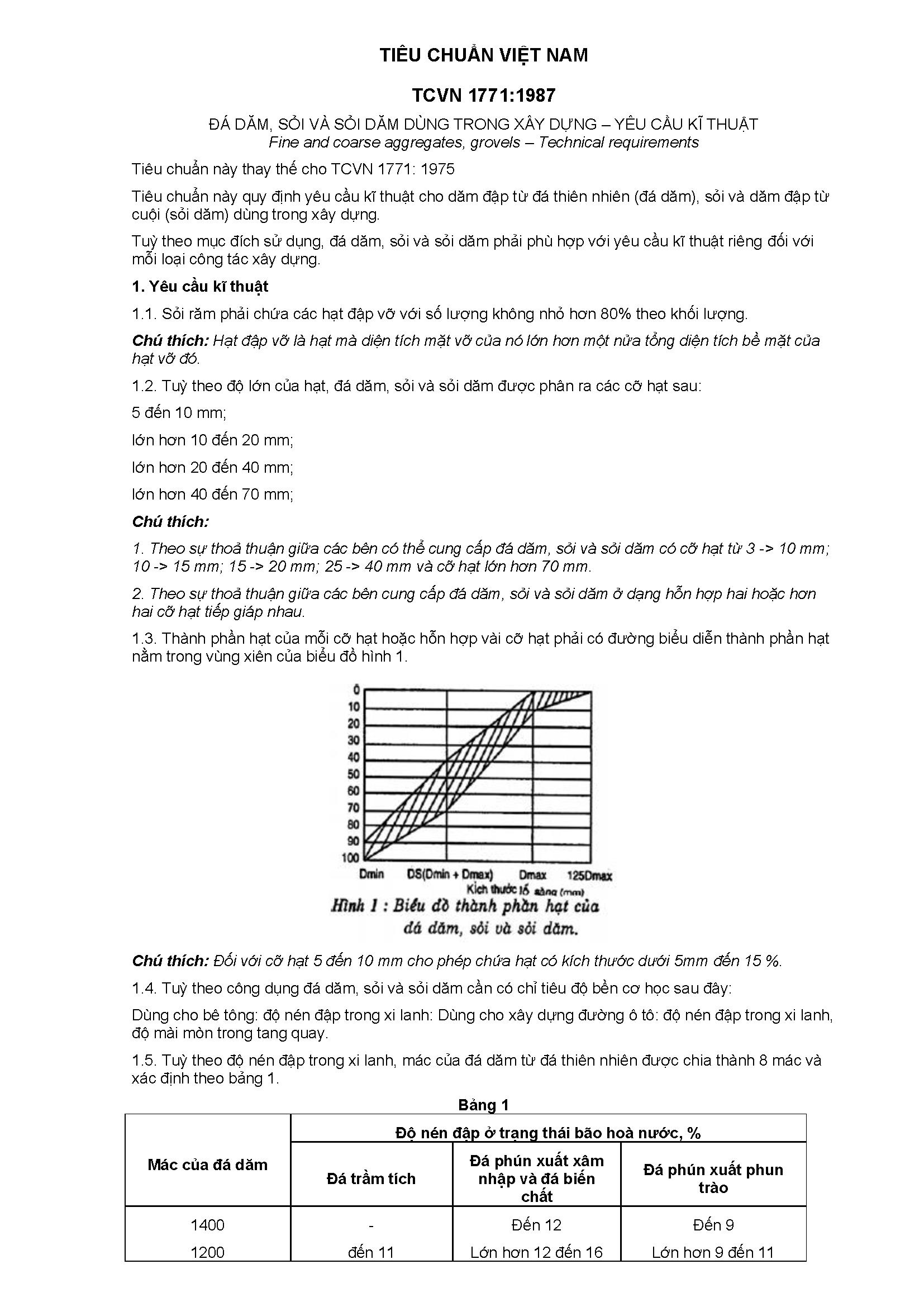

TIÊU CHUẨN VIỆT NAM

TCVN 1771:1987

ĐÁ DĂM, SỎI VÀ SỎI DĂM DÙNG TRONG XÂY DỰNG – YÊU CẦU KĨ THUẬT
Fine and coarse aggregates, grovels – Technical requirements

Tiêu chuẩn này thay thế cho TCVN 1771: 1975

Tiêu chuẩn này quy định yêu cầu kĩ thuật cho dăm đập từ đá thiên nhiên (đá dăm), sỏi và dăm đập từ cuội (sỏi dăm) dùng trong xây dựng.

Tuỳ theo mục đích sử dụng, đá dăm, sỏi và sỏi dăm phải phù hợp với yêu cầu kĩ thuật riêng đối với mỗi loại công tác xây dựng.

1. Yêu cầu kĩ thuật

1.1. Sỏi răm phải chứa các hạt đập vỡ với số lượng không nhỏ hơn 80% theo khối lượng.

Chú thích: Hạt đập vỡ là hạt mà diện tích mặt vỡ của nó lớn hơn một nửa tổng diện tích bề mặt của hạt vỡ đó.

1.2. Tuỳ theo độ lớn của hạt, đá dăm, sỏi và sỏi dăm được phân ra các cỡ hạt sau:

5 đến 10 mm;

lớn hơn 10 đến 20 mm;

lớn hơn 20 đến 40 mm;

lớn hơn 40 đến 70 mm;

Chú thích:

1. Theo sự thoả thuận giữa các bên có thể cung cấp đá dăm, sỏi và sỏi dăm có cỡ hạt từ 3 -> 10 mm; 10 -> 15 mm; 15 -> 20 mm; 25 -> 40 mm và cỡ hạt lớn hơn 70 mm.

2. Theo sự thoả thuận giữa các bên cung cấp đá dăm, sỏi và sỏi dăm ở dạng hỗn hợp hai hoặc hơn hai cỡ hạt tiếp giáp nhau.

1.3. Thành phần hạt của mỗi cỡ hạt hoặc hỗn hợp vài cỡ hạt phải có đường biểu diễn thành phần hạt nằm trong vùng xiên của biểu đồ hình 1.

Chú thích: Đối với cỡ hạt 5 đến 10 mm cho phép chứa hạt có kích thước dưới 5mm đến 15 %.

1.4. Tuỳ theo công dụng đá dăm, sỏi và sỏi dăm cần có chỉ tiêu độ bền cơ học sau đây:

Dùng cho bê tông: độ nén đập trong xi lanh: Dùng cho xây dựng đường ô tô: độ nén đập trong xi lanh, độ mài mòn trong tang quay.

1.5. Tuỳ theo độ nén đập trong xi lanh, mác của đá dăm từ đá thiên nhiên được chia thành 8 mác và xác định theo bảng 1.

Bảng 1
