TIÊU CHUẨN NHÀ NƯỚC

TCVN 109-63

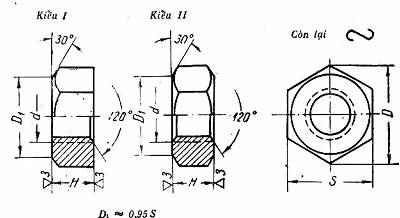

ĐAI ỐC NỬA TINH SÁU CẠNH TO

KÍCH THƯỚC

Ví dụ ký hiệu quy ước của đai ốc đường kính 12 mm:

có ren bước lớn (kiểu I):                         Đai ốc M 12 TCVN 109-63

có ren bước nhỏ 1,25 mm (kiểu I):          Đai ốc M 12 x 1,25 TCVN 109-63.

có ren bước lớn (kiểu II):                         Đai ốc II M 12 TCVN 109-63.

có ren bước nhỏ 1,25 mm (kiểu II):         Đai ốc II M 12 x 1,25 TCVN 109-63.

mm

Đường kính ren d

S

Chiều cao H

Đường kính vòng tròn ngoại tiếp D

Độ lệch tâm cho phép của lỗ

Khối lượng 1000 đai ốc, kg

Kích thước danh nghĩa

Sai lệch cho phép

Kích thước danh nghĩa

Sai lệch cho phép

Kích thước danh nghĩa

Kích thước nhỏ nhất

12

22

-0,52
