TIÊU CHUẨN NHÀ NƯỚC

TCVN 102-63

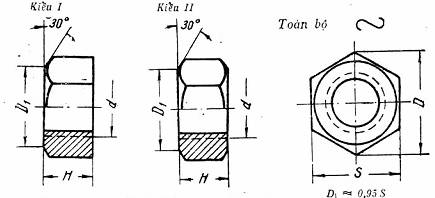

ĐAI ỐC THÔ SÁU CẠNH

KÍCH THƯỚC

Ví dụ ký hiệu quy ước của đai ốc đường kính 10 mm:

có ren bước lớn (Kiểu I):                  Đai ốc M10 TCVN 102-63

có ren bước nhỏ 1 mm (Kiểu I):        Đai ốc M10 x 1 TCVN 102-63

có ren bước lớn (Kiểu II):                 Đai ốc II M10 TCVN 102-63

có ren bước nhỏ 1 mm (Kiểu II):        Đai ốc II M 10 x 1 TCVN 102-63.

mm

Đường kính ren d

S

Chiều cao H

Đường kính vòng tròn ngoại tiếp D

Độ lệch tâm cho phép của lỗ

Khối lượng 1000 đai ốc kg

Kích thước danh nghĩa

Sai lệch cho phép

Kích thước danh nghĩa

Sai lệch cho phép

Kích thước danh nghĩa

Kích thước nhỏ nhất

2

4

-0,30
