TIÊU CHUẨN QUỐC GIA

TCVN 9540:2013

ISO 17695:2004

GIẦY DÉP - PHƯƠNG PHÁP THỬ MŨ GIẦY - ĐỘ BIẾN DẠNG

Footwear - Test methods for uppers - Deformability

Lời nói đầu

TCVN 9540:2013 hoàn toàn tương đương với ISO 17695:2004.

TCVN 9540:2013 do Ban kỹ thuật Tiêu chuẩn quốc gia TCVN/TC 216 Giầy ủng biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ Khoa học và Công nghệ công bố.

GIẦY DÉP - PHƯƠNG PHÁP THỬ MŨ GIẦY - ĐỘ BIẾN DẠNG

Footwear - Test methods for uppers - Deformability

1. Phạm vi áp dụng

Tiêu chuẩn này quy định phương pháp xác định độ biến dạng của mũ giầy hoặc tổ hợp mũ giầy hoàn chỉnh, không tính đến vật liệu, để đánh giá sự phù hợp với mục đích sử dụng.

2. Tài liệu viện dẫn

Các tài liệu viện dẫn sau rất cần thiết cho việc áp dụng tiêu chuẩn này. Đối với các tài liệu viện dẫn ghi năm công bố thì áp dụng phiên bản được nêu. Đối với các tài liệu viện dẫn không ghi năm công bố thì áp dụng phiên bản mới nhất bao gồm cả các sửa đổi, bổ sung (nếu có).

TCVN 7117:2007 (ISO 2418), Da - Phép thử hóa, cơ, lý và độ bền màu - Vị trí lấy mẫu

EN 12222, Footwear - Standard atmospheres for conditioning and testing of footwear and components for footwear (Giầy dép - Môi trường chuẩn để điều hòa và thử giầy dép và các chi tiết của giầy dép)

3. Thuật ngữ và định nghĩa

Trong tiêu chuẩn này áp dụng các thuật ngữ và định nghĩa sau

3.1. Độ biến dạng (deformability)

Các đặc tính modun theo nhiều hướng của vật liệu làm mũ giầy.

3.2. Mũ giầy (upper)

Các vật liệu tạo nên mặt ngoài của giầy dép được gắn vào tổ hợp đế và che phủ bề mặt mu bàn chân. Trong trường hợp ủng, mũ ủng cũng bao gồm mặt ngoài của vật liệu che phủ ống chân. Mũ giầy chỉ bao gồm các vật liệu có thể nhìn thấy, không tính đến các vật liệu phía dưới.

3.3. Tổ hợp mũ giầy hoàn chỉnh (complete upper assembly)

Mũ giầy thành phẩm, được may, nối hoặc ghép lớp đầy đủ, gồm cả vật liệu ở giữa và các lớp lót cùng tất cả các chi tiết như lót trong, chất kết dính, màng, mút xốp hoặc chi tiết gia cường, nhưng không bao gồm pho mũi và pho hậu.

CHÚ THÍCH Tổ hợp mù giầy hoàn chỉnh có thể phẳng ở hai mặt hoặc bao gồm mũ giầy đã gò trong giầy hoàn chỉnh

4. Thiết bị, dụng cụ và vật liệu

Sử dụng các thiết bị, dụng cụ và vật liệu sau:

4.1. Thiết bị thử (xem Hình 1 và 2), bao gồm như sau:

4.1.1. Kẹp mẫu có thể kẹp xung quanh mép mẫu, để lại một khoảng diện tích không kẹp hình tròn ở giữa có đường kính 25,0 mm ± 0,5 mm. Thiết kế hệ thống kẹp của thiết bị phải đảm bảo mẫu thử không trượt trong khi thử, và diện tích ở giữa mẫu thử không bị kéo hoặc nén khi kẹp mẫu.

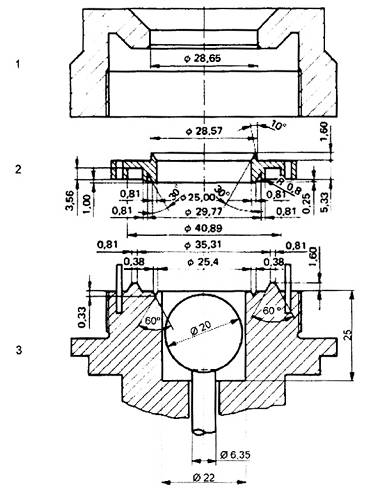

Kích thước tính bằng milimet

CHÚ DẪN

1 Chụp

2 Vòng kẹp

3 Đầu kẹp (chụp hình cầu hoặc hình bán cầu)

Hình 1 - Các chi tiết của kẹp và đầu kẹp

<
