TIÊU CHUẨN QUỐC GIA

TCVN 10074:2013

ISO 19953:2004

GIẦY DÉP - PHƯƠNG PHÁP THỬ GÓT – ĐỘ BỀN VA ĐẬP TỪ PHÍA BÊN

Footwear - Test methods for heels - Resistance to lateral impact

Lời nói đầu

TCVN 10074:2013 hoàn toàn tương đương với ISO 19953:2004.

TCVN 10074:2013 do Ban kỹ thuật Tiêu chuẩn quốc gia TCVN/TC 216 Giầy dép biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ Khoa học và Công nghệ công bố.

GIẦY DÉP - PHƯƠNG PHÁP THỬ GÓT – ĐỘ BỀN VA ĐẬP TỪ PHÍA BÊN

Footwear - Test methods for heels - Resistance to lateral impact

1. Phạm vi áp dụng

Tiêu chuẩn này quy định phương pháp xác định độ bền va đập của gót giầy nữ. Kết quả cung cấp cách đánh giá khả năng hư hỏng gót do các va chạm mạnh thông thường xảy ra khi sử dụng.

CHÚ THÍCH: Phương pháp thử này có thể áp dụng cho các loại gót cao, có cấu tạo bất kỳ, phương pháp này đặc biệt hay sử dụng đối với các gót được đúc phun bằng chất dẻo kết hợp với một chốt gia cường bằng thép, để cung cấp thông tin đối với sự phù hợp về độ cứng và độ mềm dẻo của chốt. Thông thường, các gót có hình dáng tạo được độ bền va đập từ phía bên cao thì không cần thiết phải thử theo tiêu chuẩn này.

2. Thiết bị, dụng cụ và vật liệu

2.1. Quy định chung

Phải sử dụng các thiết bị, dụng cụ và vật liệu sau:

2.2. Thiết bị thử va đập từ phía bên

2.2.1. Quy định chung

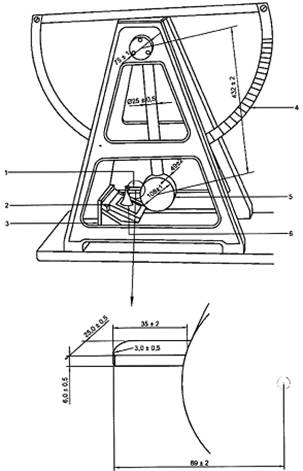

Một ví dụ về thiết bị phù hợp được thể hiện trên Hình 1. Thiết bị được kẹp vào một bệ máy cố định có sẵn, hoặc vào một khung cứng đứng tự do được neo vào sàn.

Thiết bị thử va đập từ phía bên phải bao gồm các bộ phận sau:

2.2.2. Con lắc, gồm một quả lắc tròn bằng thép có đường kính (108 ± 1) mm và dầy (49 ± 2) mm, quả lắc được cố định bởi một cần tròn bằng thép có đường kính (25 ± 0,5) mm nối với trục quay trên ổ trục có đường kính (75 ± 1) mm. Khoảng cách từ tâm của quả lắc đến tâm của trục quay là (432 ± 2) mm. Mô men của con lắc khi giữ nằm ngang là (17,3 ± 0,2) N.m.

2.2.3. Đầu va đập, gồm một bản kim loại dầy (6,0 ± 0,5) mm, rộng (25,0 ± 0,5) mm và dài (35 ± 2) mm với cạnh va đập được lượn tròn đến bán kính (3,0 ± 0,5) mm. Phía đầu được gắn chắc với quả lắc sao cho đỉnh va đập và tâm của quả lắc nằm trên cùng một đường tròn dao động của con lắc và cách nhau (89 ± 2) mm.

2.2.4. Thang đo năng lượng trên con lắc, đã được hiệu chuẩn theo độ tăng là 0,68 J, từ 0 J đến 18,3 J. Dụng cụ ghi được gắn vào con lắc di chuyển phía trên thang đo và cho phép con lắc được cài đặt đến năng lượng dao động mong muốn.

2.2.5. Bệ kẹp, để đỡ khay giữ bằng kim loại (2.3) và điều chỉnh khay theo phương thẳng đứng và phương ngang để đạt được vị trí chính xác của đầu bịt gót.

CHÚ THÍCH: Nếu thiết bị không được gắn chắc chắn thì sẽ làm thất thoát một phần năng lượng va đập, bởi vậy các kết quả sẽ bị sai lệch.

Kích thước tính bằng milimét

CHÚ DẪN
