TIÊU CHUẨN QUỐC GIA

TCVN 7313 : 2003

PHƯƠNG TIỆN CÁ NHÂN BẢO VỆ CƠ QUAN HÔ HẤP − CHỤP ĐỊNH HÌNH LỌC BỤI

Personal respiratory protective devices − Dust masks with shaped filter

Lời nói đầu

TCVN 7313 : 2003 do Ban Kỹ thuật tiêu chuẩn TCVN/TC 94 Phương tiện bảo vệ cá nhân biên soạn trên cơ sở dự thảo đề nghị của Trung tâm Nhiệt đới Việt - Nga - Bộ Quốc Phòng, Tổng cục Tiêu chuẩn Đo lường Chất lượng xét duyệt, Bộ Khoa học và Công nghệ ban hành.

Tiêu chuẩn này được chuyển đổi năm 2008 từ Tiêu chuẩn Việt Nam cùng số hiệu thành Tiêu chuẩn Quốc gia theo quy định tại Khoản 1 Điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a khoản 1 Điều 6 Nghị định số 127/2007/NĐ-CP ngày 1/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.

PHƯƠNG TIỆN CÁ NHÂN BẢO VỆ CƠ QUAN HÔ HẤP − CHỤP ĐỊNH HÌNH LỌC BỤI

Personal respiratory protective devices − Dust masks with shaped filter

1. Phạm vi áp dụng

Tiêu chuẩn này áp dụng cho chụp định hình polyeste có tấm lọc không thay thế được dùng để lọc bụi có kích thước lớn hơn hoặc bằng 0,3 mm, sau đây gọi là chụp định hình lọc bụi.

Chụp định hình cũng có thể được sử dụng để ngăn chặn vi khuẩn.

CHú ý - Phải sử dụng theo đúng hướng dẫn của nhà sản xuất nhằm đảm bảo hiệu quả bảo vệ cơ quan hô hấp.

2. Tiêu chuẩn viện dẫn

TCVN 7312: 2003, Phương tiện cá nhân bảo vệ cơ quan hô hấp - Khẩu trang có tấm lọc bụi.

TCVN 3154: 79, Phương tiện bảo vệ cá nhân - Phương pháp xác định thị trường (trường nhìn).

3. Kết cấu, hình dáng và kích thước cơ bản

3.1. Kết cấu

Chụp định hình gồm hai tấm mỏng được chế tạo từ xơ polyeste và một tấm lọc. Tấm lọc đặt ở giữa hai tấm polyeste và được ép nóng tạo thành hình bán mặt nạ ôm sát vào mũi và miệng người đeo. Chụp định hình được đeo và áp sát vào mặt nhờ hai dây chun có nút co giãn có thể tăng/giảm chiều dài. Phía trên của chụp định hình có gắn một miếng mút xốp và một thanh kim loại để ôm sát phần mũi, ngăn hơi nước lên mắt.

3.2. Hình dáng

Chụp định hình lọc bụi có dạng hình bán cầu nhưng vành phía trên được định hình tam giác. Toàn bộ đường mép lượn cong phù hợp cấu trúc của khuôn mặt người Việt Nam.

3.3. Kích thước cơ bản

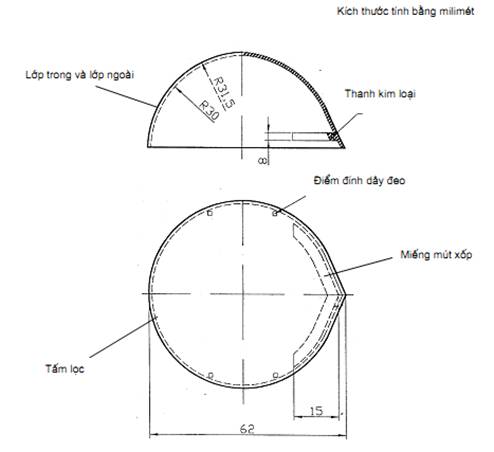

Hình dáng và kích thước cơ bản của chụp định hình được thể hiện trong Hình 1.

Kích thước tính bằng milimét

Hình 1 - Hình dáng và kích thước của chụp định hình

4. Yêu cầu kỹ thuật

4.1. Yêu cầu đối với vật liệu

4.1.1. Yêu cầu chung: Không dùng vật liệu gây dị ứng cho người sử dụng.

4.1.2. Lớp ngoài và lớp trong: Được chế tạo từ xơ polyeste màu sáng hay mầu xẫm thành tấm mỏng có chiều dày đều nhau và được ép định hình theo hình dạng và kích thước của chụp định hình.

4.1.3. Tấm lọc: Được ép từ màng polyeste thành tấm mỏng, đều có một hoặc nhiều lớp. Tấm lọc phải có độ thoáng khí và cản bụi tốt. Trên bề mặt của tấm lọc không được có các lỗ thủng, vết bẩn và vất cứng kích thước lớn hơn 1 mm.

4.1.4. Miếng mút xốp: Được làm từ bọt xốp poliuretan và được gắn bằng keo vào phía trong của chụp định hình. Miếng mút có chiều dài 90 mm, chiều rộng 12 mm và dày 5 mm.

4.1.5. Thanh kim loại: Có thể sử dụng nhôm lá hoặc vật liệu khác tương tự nếu vật liệu đó đảm bảo dễ uốn, giữ nguyên hình dạng sau khi uốn.

Thanh kim lo
