Tiêu chuẩn quốc gia TCVN 7122-2:2007 (hoàn toàn tương đương với tiêu chuẩn quốc tế ISO 3377-2:2002) là văn bản kỹ thuật quy định phương pháp xác định độ bền xé của da bằng kỹ thuật xé hai cạnh (thường được gọi là phương pháp Baumann). Dưới đây là phần tóm tắt chi tiết, chuyên sâu và toàn diện về nội dung cốt lõi từ Điều 1 đến Điều 4 của tiêu chuẩn này.

- Điều 1: Phạm vi áp dụng

Điều khoản này xác định rõ đối tượng, mục đích và phạm vi điều chỉnh của phương pháp thử nghiệm cơ lý đối với sản phẩm da:

• Phương pháp này được thiết kế đặc biệt để xác định độ bền xé của da thông qua việc đo lực xé trên mẫu thử có hai cạnh chịu lực kéo trực tiếp.
• Tiêu chuẩn được áp dụng rộng rãi cho tất cả các loại da thành phẩm hoặc bán thành phẩm, không phân biệt nguồn gốc động vật (da bò, da heo, da cừu...) hay phương pháp thuộc da (như thuộc chrome, thuộc thảo mộc).
• Phương pháp này đặc biệt có ý nghĩa trong việc đánh giá chất lượng cơ lý của da, giúp xác định khả năng chịu lực của da trong quá trình gia công cắt may và sử dụng thực tế (như sản xuất giày dép, túi xách, bọc ghế sofa, nội thất ô tô).

- Điều 2: Tài liệu viện dẫn

Để áp dụng tiêu chuẩn này một cách chính xác và đồng bộ, việc viện dẫn các tiêu chuẩn liên quan là bắt buộc. Các tài liệu viện dẫn sau đây là nền tảng không thể tách rời khi tiến hành thử nghiệm:

• TCVN 7117 (ISO 2418): Da - Hướng dẫn lấy mẫu và chuẩn bị mẫu thử. Tiêu chuẩn này quy định vị trí và phương pháp lấy mẫu trên tấm da để đảm bảo tính đại diện cao nhất cho toàn bộ lô hàng.
• TCVN 7115 (ISO 2419): Da - Phép thử cơ lý - Chuẩn bị và điều hòa mẫu thử. Quy định môi trường nhiệt độ và độ ẩm tiêu chuẩn để điều hòa mẫu trước khi tiến hành thử nghiệm, nhằm loại bỏ sai số do yếu tố môi trường gây ra.
• TCVN 7116 (ISO 2589): Da - Phép thử cơ lý - Xác định độ dày. Quy định phương pháp và thiết bị đo độ dày chính xác của mẫu da tại vùng thử nghiệm.

- Điều 3: Nguyên tắc của phép thử

Nguyên tắc cốt lõi của phép thử xé hai cạnh được mô tả chi tiết nhằm đảm bảo tính thống nhất trong quá trình thực hiện tại các phòng thử nghiệm:

• Mẫu thử được chuẩn bị dưới dạng một miếng da hình chữ nhật có khoét một lỗ hình khe (khe hở) ở chính giữa theo kích thước hình học quy định.
• Một cặp móc kéo chuyên dụng (móc Baumann) được luồn qua lỗ khe này từ hai phía đối diện nhau của mẫu thử.
• Mẫu thử sau đó được kéo căng bằng thiết bị thử kéo với tốc độ không đổi cho đến khi bị xé rách hoàn toàn từ lỗ khe ra hai cạnh bên ngoài.
• Lực kéo lớn nhất đạt được trong quá trình xé rách mẫu thử sẽ được ghi lại và được định nghĩa là lực xé (độ bền xé) của mẫu da đó, tính bằng Newton (N).

- Điều 4: Thiết bị và dụng cụ thử nghiệm

Để đảm bảo độ chính xác, độ tin cậy và khả năng lặp lại của kết quả thử nghiệm, tiêu chuẩn quy định nghiêm ngặt về các thông số kỹ thuật của thiết bị và dụng cụ sử dụng:

• Thiết bị thử kéo: Phải phù hợp với các yêu cầu chung của phép thử cơ lý da. Thiết bị phải có khả năng tạo ra lực kéo liên tục với tốc độ dịch chuyển của kẹp cơ học là 100 mm/phút ± 20 mm/phút. Thang đo lực của thiết bị phải được hiệu chuẩn và đảm bảo độ chính xác theo quy định, có khả năng ghi lại lực cực đại trong quá trình thử.

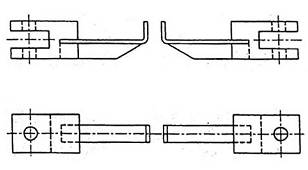

• Móc kéo chuyên dụng (Móc Baumann): Gồm hai móc kim loại có hình dạng và kích thước hình học được quy định nghiêm ngặt để luồn vào khe của mẫu thử. Bề mặt tiếp xúc của móc với da phải được mài nhẵn, không có gờ sắc để tránh gây ra sự tập trung ứng suất không mong muốn làm ảnh hưởng đến kết quả xé thực tế.
• Dao dập mẫu thử: Dao dập bằng thép có biên dạng sắc bén để cắt mẫu thử hình chữ nhật có kích thước chuẩn và tạo lỗ khe ở giữa mẫu chỉ trong một lần dập, đảm bảo mép cắt phẳng phiu, không bị xơ xước hay biến dạng cấu trúc sợi da.
• Dụng cụ đo độ dày: Phù hợp với yêu cầu của TCVN 7116 (ISO 2589), dùng để đo độ dày của mẫu thử tại vị trí gần sát với vùng sẽ bị xé, giúp tính toán độ bền xé quy đổi theo độ dày thực tế của da (lực xé trên một đơn vị độ dày, N/mm).
