TCVN 6731:2000

XE ĐẨY DỤNG CỤ TIÊM

Utility table on wheels

Lời nói đầu

TCVN 6731:2000 do Ban kỹ thuật tiêu chuẩn TCVN/TC150 “Trang thiết bị y tế” biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ Khoa học, Công nghệ và Môi trường (nay là Bộ Khoa học và Công nghệ) ban hành.

Tiêu chuẩn này được chuyển đổi năm 2008 từ Tiêu chuẩn Việt Nam cùng số hiệu thành Tiêu chuẩn Quốc gia theo quy định tại khoản 1 Điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a khoản 1 Điều 6 Nghị định số 127/2007/NĐ-CP ngày 1/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.

XE ĐẨY DỤNG CỤ TIÊM

Utility table on wheels

1. Phạm vi áp dụng

Tiêu chuẩn này áp dụng cho xe đẩy dụng cụ tiêm bằng thép không gỉ, sau đây gọi tắt là xe đẩy.

2. Tiêu chuẩn trích dẫn

ISO 683-13:1986 Thép ram cao sau khi tôi, thép hợp kim và thép dễ cắt - Thép không gỉ gia công áp lực.

TCVN 1691-75 Mối hàn hồ quang điện bằng tay.

3. Hình dáng và kích thước cơ bản

3.1. Xe đẩy có thể là hai tầng hoặc ba tầng.

3.2. Hình dáng các bộ phận chính và kích thước cơ bản của xe đẩy hai tầng được minh họa trên hình 1. Sai lệch kích thước cho phép ± 5 %.

3.3. Hình dáng các bộ phận chính và kích thước cơ bản của xe đẩy ba tầng được minh họa trên hình 2. Sai lệch kích thước cho phép ± 5 %.

4. Vật liệu

4.1. Toàn bộ xe đẩy được làm bằng thép không gỉ loại M11 (theo ISO 683-13:1986). Có thể dùng loại nguyên liệu khác tương đương (tinh chất cơ học, chống gỉ, chống ăn mòn, không hút từ,... ).

CHÚ THÍCH - Trừ vòng bi phải làm bằng thép vòng bi, lốp xe bằng cao su, bạc bánh xe làm bằng nhựa.

Kích thước tính bằng milimét

Hình 1 - Xe đẩy dụng cụ tiêm 2 tầng

Kích thước tính bằng milimét

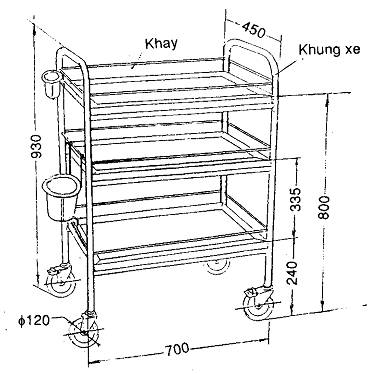

Hình 2 - Xe đẩy dụng cụ tiêm 3 tầng

4.2. Khung xe đẩy được làm bằng thép ống, đường kính không nhỏ hơn 20 mm, độ dày không nhỏ hơn 1,5 mm. Có thể thay thế bằng các dạng ống định hình khác có khả năng chịu lực, tính dễ vệ sinh tương đương.

4.3. Các khay đựng dụng cụ, khay đựng vật thải được dập liền từ tấm thép dày không nhỏ hơn 0,8 mm.

5. Yêu cầu kỹ thuật

5.1. Yêu cầu chung

5.1.1. Khả năng chịu tải của xe đẩy không nhỏ hơn 60 kg.

5.1.2. Độ bền cơ học của xe đẩy phải đạt yêu cầu kiểm tra ở điều 6.5.

5.1.3. Các mối hàn phải ngấu, không khuyết lõm, rỗ nứt theo TCVN 1691-75.

5.1.4. Xe đẩy có hình dáng, kết cấ
