Tiêu chuẩn quốc gia TCVN 6068:2004 quy định phương pháp xác định độ nở sunphat của xi măng poóc lăng bền sunphat. Đây là chỉ tiêu kỹ thuật quan trọng nhằm đánh giá khả năng chống chịu của xi măng trong môi trường xâm thực sunphat, giúp đảm bảo độ bền vững cho các công trình xây dựng tiếp xúc với nước biển, nước ngầm hoặc đất có chứa hàm lượng sunphat cao. Dưới đây là tóm tắt chi tiết nội dung Phần mở đầu và các điều khoản đầu tiên (từ Điều 1 đến Điều 4) của tiêu chuẩn này.

- Điều 1: Phạm vi áp dụng

• Tiêu chuẩn này quy định phương pháp xác định độ nở sunphat của các thanh vữa được chế tạo từ xi măng poóc lăng bền sunphat và cát tiêu chuẩn, sau khi được ngâm trong dung dịch natri sunphat (Na2SO4).
• Phương pháp này cho phép đánh giá định lượng mức độ trương nở thể tích của vữa xi măng dưới tác động hóa học của ion sunphat, từ đó xác định tính chất bền sunphat của loại xi măng thử nghiệm.

- Điều 2: Tài liệu viện dẫn

Để áp dụng tiêu chuẩn này một cách chính xác, cần sử dụng kết hợp với các tài liệu viện dẫn quan trọng sau đây (các tài liệu này được áp dụng phiên bản được nêu hoặc phiên bản mới nhất tương đương):

• TCVN 6016:1995 (ISO 679:1989) về Xi măng - Phương pháp thử - Xác định độ bền. Tài liệu này cung cấp các quy định về cát tiêu chuẩn và phương pháp trộn vữa.
• TCVN 6017:1995 (ISO 9597:1989) về Xi măng - Phương pháp thử - Xác định thời gian đông kết và độ ổn định thể tích.

- Điều 3: Nguyên tắc thử nghiệm

• Phương pháp dựa trên việc đo sự thay đổi chiều dài (độ nở) của các thanh vữa kích thước tiêu chuẩn (thường là 25 mm x 25 mm x 285 mm) có gắn chốt kim loại ở hai đầu.
• Các thanh vữa sau khi tạo khuôn và dưỡng hộ ban đầu trong môi trường ẩm sẽ được ngâm ngập hoàn toàn trong dung dịch natri sunphat (Na2SO4) với nồng độ quy định ở nhiệt độ tiêu chuẩn.
• Độ nở sunphat được xác định bằng hiệu số giữa chiều dài thanh vữa tại các thời điểm kiểm tra định kỳ và chiều dài ban đầu (trước khi ngâm vào dung dịch sunphat), tính bằng tỷ lệ phần trăm (%) so với chiều dài đo hiệu dụng ban đầu.

- Điều 4: Thiết bị, dụng cụ và vật liệu thử nghiệm

Để tiến hành thử nghiệm, yêu cầu phải trang bị đầy đủ các thiết bị, dụng cụ và hóa chất đạt chuẩn sau:

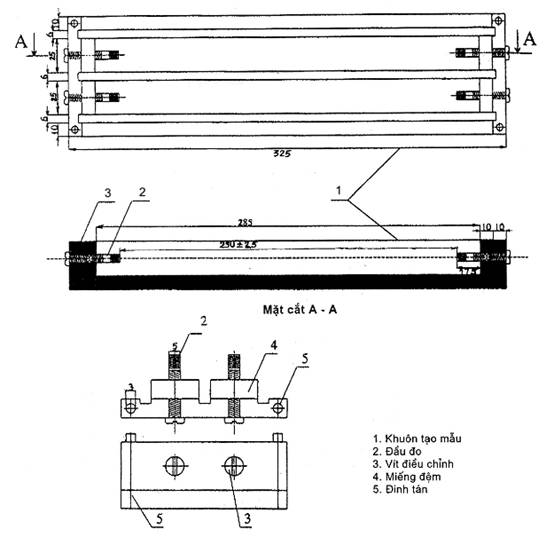

• Khuôn đúc mẫu: Khuôn ba hộc bằng kim loại không bị ăn mòn, dùng để chế tạo các thanh vữa kích thước 25 mm x 25 mm x 285 mm. Khuôn phải đảm bảo độ kín khít và có cơ cấu định vị chốt đo ở hai đầu thanh vữa một cách chính xác.
• Chốt đo (đầu đo): Làm bằng kim loại không gỉ (như thép không gỉ hoặc đồng thau), được đặt vào hai đầu của thanh vữa trong quá trình đúc mẫu để làm điểm tựa cho thiết bị đo chiều dài.
• Thiết bị đo chiều dài (máy đo độ nở): Dụng cụ đo chuyên dụng (comparator) có trang bị đồng hồ đo tinh vi hoặc cảm biến số, đảm bảo độ chính xác phép đo đến 0,001 mm hoặc 0,002 mm. Thiết bị phải đi kèm một thanh chuẩn bằng kim loại có hệ số giãn nở nhiệt cực thấp để hiệu chuẩn máy trước mỗi lần đo.
• Cát tiêu chuẩn: Sử dụng cát tiêu chuẩn ISO theo quy định tại TCVN 6016:1995 để chế tạo vữa xi măng.
• Hóa chất pha dung dịch: Sử dụng natri sunphat khan (Na2SO4) loại tinh khiết phân tích (AR). Dung dịch natri sunphat được pha chế với nồng độ khối lượng quy định bằng nước cất hoặc nước khử khoáng để tránh lẫn tạp chất ảnh hưởng đến kết quả thử nghiệm.
• Tủ dưỡng hộ ẩm và bể ngâm: Tủ dưỡng hộ phải duy trì nhiệt độ từ 20 độ C đến 27 độ C và độ ẩm tương đối không dưới 90%. Bể ngâm dung dịch sunphat phải có nắp đậy kín để tránh bay hơi nước và được duy trì ở nhiệt độ ổn định theo quy định của tiêu chuẩn.
