TIÊU CHUẨN QUỐC GIA

TCVN 5726:2022

BÊ TÔNG - PHƯƠNG PHÁP XÁC ĐỊNH CƯỜNG ĐỘ LĂNG TRỤ, MÔĐUN ĐÀN HỒI VÀ HỆ SỐ POISSON

Hardened concrete - Test method for prismatic compressive strength, modulus of elasticity and Poisson’s ratio

Lời nói đầu

TCVN 5726:2022 thay thế TCVN 5726:1993.

TCVN 5726:2022 được xây dựng trên cơ sở tham khảo GOST 24452-80, Concretes - Methods of prismatic, compressive strength, modulus of elasticity and Poisson's ratio determination.

TCVN 5726:2022 do Viện Khoa học Công nghệ Xây dựng biên soạn, Bộ Xây dựng đề nghị, Tổng cục Tiêu chuẩn Đo lường chất lượng thẩm định, Bộ Khoa học và Công nghệ công bố.

BÊ TÔNG - PHƯƠNG PHÁP XÁC ĐỊNH CƯỜNG ĐỘ LĂNG TRỤ, MÔĐUN ĐÀN HỒI VÀ HỆ SỐ POISSON

Hardened concrete - Test method for prismatic compressive strength, modulus of elasticity and Poisson’s ratio

1  Phạm vi áp dụng

Tiêu chuẩn này quy định phương pháp xác định cường độ lăng trụ, môđun đàn hồi và hệ số Poisson của bê tông.

Xác định cường độ lăng trụ, môđun đàn hồi khi gia nhiệt được thực hiện theo Phụ lục A.

2  Tài liệu viện dẫn

Các tài liệu viện dẫn sau đây là cần thiết cho việc áp dụng tiêu chuẩn này. Đối với các tài liệu viện dẫn ghi năm công bố thì áp dụng phiên bản được nêu. Đối với các tài liệu viện dẫn không ghi năm công bố thì áp dụng phiên bản mới nhất, bao gồm cả các sửa đổi, bổ sung (nếu có).

TCVN 3105:2022, Hỗn hợp bê tông và bê tông - Lấy mẫu, chế tạo và bảo dưỡng mẫu thử.

TCVN 3113:2022, Bê tông - Phương pháp xác định độ hút nước.

TCVN 3115:2022, Bê tông - Phương pháp xác định khối lượng thể tích.

TCVN 3118:2022, Bê tông - Phương pháp xác định cường độ chịu nén.

TCVN 12252:2020, Bê tông - Phương pháp xác định cường độ của mẫu khoan, cắt từ kết cấu.

3  Thiết bị, dụng cụ

3.1  Khung đo biến dạng có kích thước và hình dạng phù hợp, có bố trí các phụ kiện để gá vào mẫu đo theo như nguyên tắc mô tả trên Hình 1.

3.2  Biến dạng kế dạng đồng hồ có độ chính xác không lớn hơn 0,002 mm phù hợp để lắp trên khung gá vào mẫu (Hình 1). Biến dạng kế sau khi lắp vào khung phải đảm bảo không dịch chuyển tương đối so với mẫu trong quá trình đo biến dạng.

Cho phép sử dụng phiến đo biến dạng dán lên bề mặt bê tông với độ chính xác tương tự.

3.3  Máy nén đáp ứng các quy định nêu trong 3.1, TCVN 3118:2022.

3.4  Thước đo có độ dài phù hợp và có vạch chia đến 1 mm.

CHÚ DẪN:

a Kích thước cạnh tiết diện mẫu thử

h Chiều cao mẫu thử

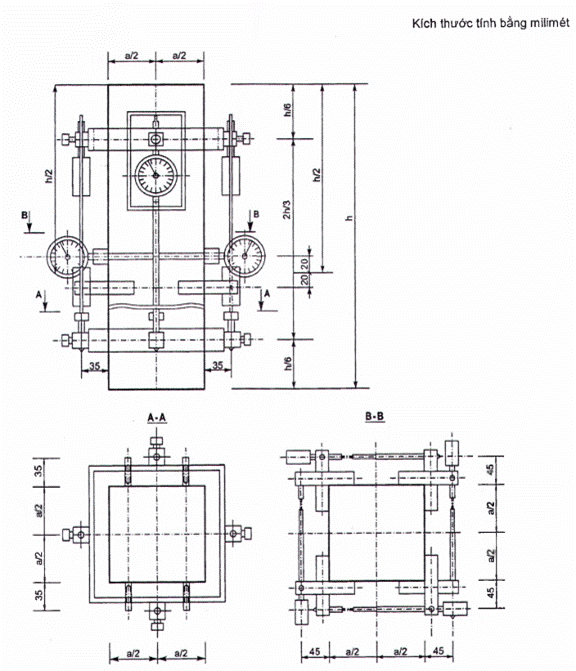

Hình 1 - Sơ đồ lắp đặt khung đo vào mẫu thử

4  Lấy mẫu và chuẩn bị mẫu thử

4.1  Lấy mẫu

4.1.1  Lấy mẫu hỗn hợp bê tông, đúc, bảo dưỡng mẫu thử thực hiện theo TCVN 3105:2022. Khoan cắt mẫu bê tông để thử nghiệm thực hiện theo TCVN 12252:2020. Mỗi tổ mẫu gồm 3 mẫu lăng trụ hoặc 3 mẫu trụ.

4.1.2 Nếu không có số liệu về cường độ chịu nén, cần lấy 1 tổ mẫu để thí nghiệm cường độ chịu nén gồm 3 viên mẫu lập phương có kích thước cạnh bằng kích thước cạnh (hoặc đường kính) của viên mẫu dùng để xác định môđun đàn hồi và/hoặc hệ số Poisson, được chuẩn bị cùng điều kiện chuẩn bị mẫu thí nghiệm môđun đàn hồi
