Giới thiệu chung về Tiêu chuẩn quốc gia TCVN 3744:1983

Tiêu chuẩn quốc gia TCVN 3744:1983 quy định các quy tắc lập bản vẽ cho các loại khuôn dập tấm mỏng trong hệ thống tài liệu thiết kế. Tiêu chuẩn này đóng vai trò quan trọng trong việc thống nhất phương pháp biểu diễn, ký hiệu và trình bày bản vẽ kỹ thuật ngành chế tạo khuôn mẫu tại Việt Nam, giúp các kỹ sư thiết kế và cơ sở sản xuất có chung một ngôn ngữ kỹ thuật chuẩn xác, hạn chế tối đa sai sót trong quá trình chế tạo.

Nội dung cốt lõi của TCVN 3744:1983 - Quy tắc lập bản vẽ khuôn dập các tấm mỏng

- Phạm vi áp dụng và quy định chung (Điều 1)

• Tiêu chuẩn này áp dụng thống nhất cho việc lập bản vẽ thiết kế của các loại khuôn dập tấm mỏng như khuôn đột, khuôn dập vuốt, khuôn dập định hình, khuôn dập cắt và các loại khuôn liên hoàn khác.
• Bản vẽ phải tuân thủ đầy đủ các tiêu chuẩn hiện hành về hệ thống tài liệu thiết kế kỹ thuật, đảm bảo tính rõ ràng, chính xác và dễ đọc trong quá trình chế tạo, lắp ráp và kiểm tra chất lượng.

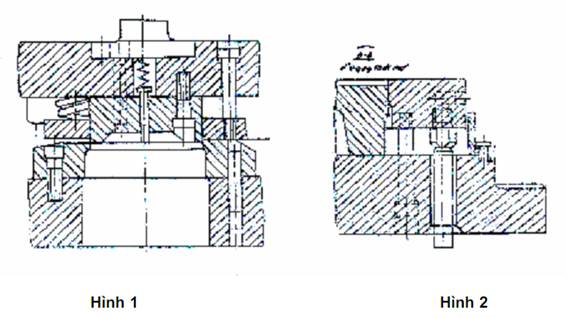

• Quy định về cách biểu diễn trạng thái làm việc của khuôn: Thông thường, khuôn được ưu tiên biểu diễn ở trạng thái đóng (vị trí cuối cùng của hành trình dập) hoặc trạng thái mở tùy thuộc vào yêu cầu thể hiện cấu tạo chi tiết của các bộ phận bên trong.

- Quy tắc biểu diễn bản vẽ lắp ráp khuôn dập (Điều 2)

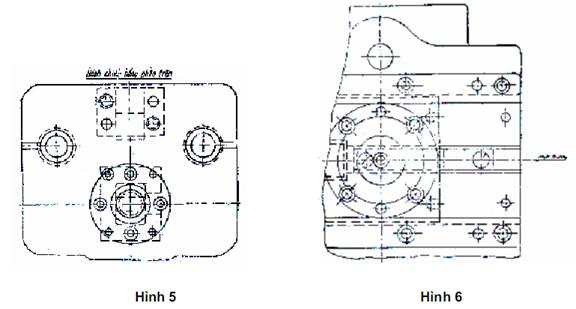

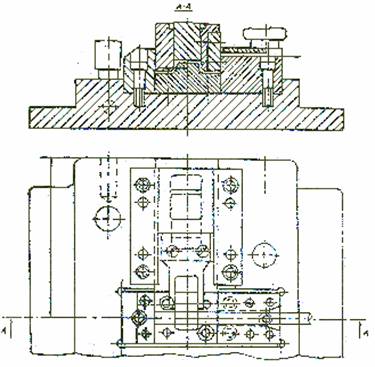

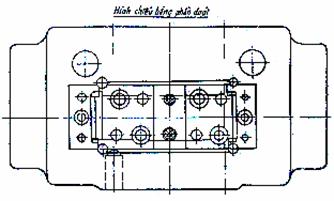

• Bản vẽ lắp ráp của khuôn dập tấm mỏng phải thể hiện rõ ràng vị trí tương quan giữa phần chày (phần di động gắn với đầu búa của máy dập) và phần cối (phần cố định gắn với bàn máy).
• Cho phép sử dụng các hình cắt, mặt cắt để thể hiện kết cấu bên trong của khuôn, đặc biệt là các chi tiết như lò xo, chốt dẫn hướng, tấm gạt phôi, tấm ép phôi và cơ cấu định vị tấm kim loại.
• Quy định việc vẽ đơn giản hóa các chi tiết tiêu chuẩn (như bu lông, đai ốc, vít cấy, chốt định vị) trên bản vẽ lắp ráp nhằm tối ưu hóa thời gian thiết kế nhưng vẫn đảm bảo cung cấp đầy đủ thông tin lắp ráp cần thiết.

- Quy tắc lập bản vẽ chi tiết của khuôn (Điều 3)

• Các chi tiết chính của khuôn dập như chày (punch), cối (die), tấm giữ chày, tấm dẫn hướng phải được lập bản vẽ chi tiết riêng biệt với đầy đủ các thông số kỹ thuật và dung sai chế tạo.
• Bản vẽ chi tiết phải thể hiện rõ các yêu cầu về độ nhám bề mặt, đặc biệt là các bề mặt làm việc trực tiếp tiếp xúc với phôi tấm để tránh hiện tượng rách phôi, xước bề mặt sản phẩm hoặc dính khuôn trong quá trình dập.
• Quy định cụ thể về việc ký hiệu các bề mặt cần nhiệt luyện (tôi, ram) để đạt độ cứng yêu cầu đối với các chi tiết chịu lực lớn và chịu mài mòn cao như lưỡi cắt của chày và cối.

- Quy định về ghi kích thước và yêu cầu kỹ thuật (Điều 4)

• Kích thước trên bản vẽ khuôn dập phải được ghi đầy đủ, bao gồm kích thước danh nghĩa, dung sai lắp ghép, kích thước giới hạn và các kích thước định vị quan trọng.
• Đặc biệt chú trọng đến việc ghi dung sai khoảng cách giữa các chốt dẫn hướng và bạc dẫn hướng để đảm bảo độ chính xác đồng tâm khi khuôn đóng mở liên tục với tần suất cao.
• Phần yêu cầu kỹ thuật trên bản vẽ phải ghi rõ các thông tin về vật liệu chế tạo (mác thép), độ cứng sau nhiệt luyện (HRC), phương pháp kiểm tra sai số và các lưu ý đặc biệt khi vận hành, bảo dưỡng khuôn dập.

Ý nghĩa và tầm quan trọng của tiêu chuẩn

Việc áp dụng nghiêm túc TCVN 3744:1983 giúp tối ưu hóa quy trình thiết kế và chế tạo khuôn dập tấm mỏng, nâng cao năng suất lao động và đảm bảo chất lượng sản phẩm dập tấm. Đây là tài liệu kỹ thuật nền tảng, là cẩm nang hướng dẫn không thể thiếu cho các doanh nghiệp cơ khí chế tạo, các kỹ sư thiết kế khuôn mẫu và các cơ sở đào tạo chuyên ngành cơ khí chế tạo máy tại Việt Nam.
