TIÊU CHUẨN QUỐC GIA

TCVN 2042 : 1986

CHỐT TRỤ

Cylindrical pins

Lời nói đầu

TCVN 2042 : 1986 thay thế cho TCVN 2042 : 1977 .

TCVN 2042 : 1986 do Viện nghiên cứu máy biên soạn, Bộ cơ khí và Luyện kim đề nghị, Tổng Cục tiêu chuẩn Đo lường Chất lượng trình duyệt, Uỷ ban Khoa học và Kỹ thuật Nhà nước (nay là Bộ khoa học và công nghệ) ban hành;

Tiêu chuẩn này được chuyển đổi năm 2008 từ Tiêu chuẩn Việt Nam cùng số hiệu thành Tiêu chuẩn Quốc gia theo quy định tại Khoản 1 Điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a Khoản 1 Điều 6 Nghị định số 127/2007/NĐ-CP ngày 1/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.



CHỐT TRỤ

Cylindrical pins

Tiêu chuẩn này áp dụng cho chốt trụ không tôi, có đường kính từ 0,6 mm đến 50 mm

1 Kiểu và kích thước

1.1 Kích thước chốt phải phù hợp với chỉ dẫn trên Hình 1 và trong Bảng 1

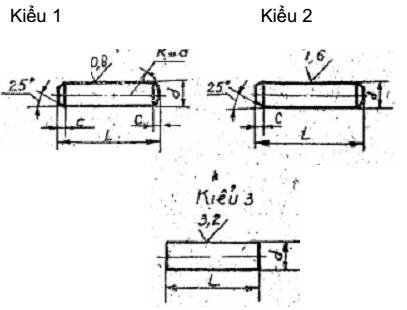

Hình 1

Ví dụ ký hiệu quy ước của chốt trụ có đường kính d = 10 mm, chiều dài L = 60 mm

- Kiểu 1: Chốt 10 x 60 TCVN 2042 : 1986.

- Kiểu 2: Chốt 2 - 10 x 60 TCVN 2042 : 1986.

- Kiểu 3: Chốt 3 - 10 x 60 TCVN 2042 : 1986.

1.2 Ký hiệu quy ước của chốt khi vật liệu chế tạo và lớp phủ không nêu ra trong tiêu chuẩn này, phải trình bày theo sơ đồ, được chỉ dẫn trong Phụ lục A.


Bảng 1

Kích thước tính bằng milimét

d

0,6

0,8

1,0

1,2

1,6
