TIÊU CHUẨN NHÀ NƯỚC

TCVN 2042 – 77

CHỐT TRỤ - KÍCH THƯỚC

Cylindrical pins - Dimensions

1. TCVN 2042 – 77 được ban hành để thay thế TCVN 154 - 64

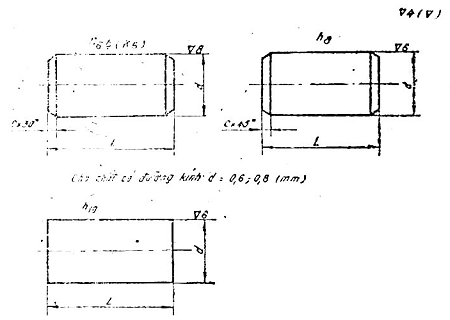

2. Kết cấu và kích thước của chốt trụ phải theo đúng chỉ dẫn trên hình vẽ và trong bảng của tiêu chuẩn này.

Ví dụ ký hiệu quy ước của chốt trụ có đường kính d = 10 mm, chiều dài l = 60 mm:

Có sai lệch giới hạn của đường kính theo n6⁴ (tức T₄ cũ) TCVN 2245 - 77

Chốt trụ 10T4 x 60 TCVN 2042 – 77

Có sai lệch giới hạn của đường kính theo h₈ (tức L1₄ cũ) TCVN 2245 - 77

Chốt trụ 10h₈ x 60 TCVN 2042 – 77

3. Sai lệch giới hạn của đường kính d theo K 6 (tức T2 cũ) TCVN 2245 – 77; h₈ (tức L1₄ = B₄ cũ) TCVN 2245 – 77; h₁₀ (tức L1₆ = B₆ cũ) TCVN 2245 – 77

4. Sai lệch giới hạn của chiều dài l theo h₁₄ (tức B₈ cũ) TCVN 2245 – 77.

5. Cho phép chế tạo chốt có một đầu lõm, chiều cao đầu lõm không lớn hơn một nửa kích thước cạnh vát.

6. Cho phép chế tạo chốt trụ có sai lệch giới hạn đường kính d theo K6 có đầu hình chỏm cầu, chiều cao chỏm cầu bằng kích thước cạnh vát.

7. Chốt trụ được chế tạo từ thép 45. Cho phép chế tạo chốt trụ bằng các mác vật liệu khác tùy theo sự thỏa thuận giữa nhà máy chế tạo và khách hàng.

Chú thích. Tạm thời dùng theo tiêu chuẩn của Liên xô hay tiêu chuẩn tương ứng của các nước khác cho tới khi ban hành tiêu chuẩn Việt Nam về vật liệu

8. Theo yêu cầu của khách hàng, chốt trụ có thể được nhiệt luyện hoặc mạ.

9. Quy tắc nghiệm thu, bao gói và ghi nhãn theo TCVN 128-63
