TIÊU CHUẨN NHÀ NƯỚC

TCVN 2040 – 77

CHỐT CÔN CÓ REN TRONG - KÍCH THƯỚC

Taper pins with internal thread - Dimensions

1. TCVN 2040 – 77 được ban hành để thay thế TCVN 157 - 64

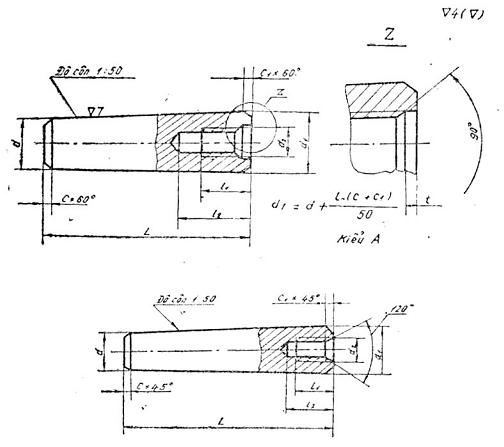

2. Kết cấu và kích thước của chốt côn có ren trong phải theo đúng chỉ dẫn trên hình vẽ và trong bảng.

mm

Chú thích. Những kích thước nằm trong dấu ngoặc không được dùng cho thiết kế mới.

Ví dụ ký hiệu quy ước của chốt côn có ren trong có đường kính d = 10 mm, chiều dài l = 50 mm

Kiểu A:

Chốt côn A 10 x 50 TCVN 2040 – 77

Kiểu B:

Chốt côn B 10 x 50 TCVN 2040 – 77

3. Ren – theo TCVN 2248 – 77; dung sai ren – theo 8g TCVN 1917 – 77 (tức cấp chính xác 3 cũ)

4. Kích thước đoạn ren cạn, đoạn thoát dao và cạnh vát – theo TCVN 2034 – 77

5. Sai lệch giới hạn về kích thước độ côn – theo cấp chính xác 6 TCVN 260 – 67.

6. Sai lệch giới hạn của chiều dài l theo h₁₄ (B₈ cũ) TCVN 2245 – 77.

7. Sai lệch giới hạn của đường kính d theo h₁₀ (tức Ll₅ cũ) TCVN 2245 – 77.

8. Cho phép chế tạo hai đầu chốt có hình chỏm cầu, chiều cao phần chỏm cầu bằng kích thước cạnh vát.

9. Cho phép chế tạo đầu nhỏ chốt có hình lõm, chiều sâu phần lõm không lớn hơn kích thước cạnh vát.

10. Chốt côn có ren trong được chế tạo từ thép 45. Cho phép chế tạo chốt côn có ren trong bằng các vật liệu khác tùy theo sự thỏa thuận giữa nhà máy chế tạo và khách hàng.

Chú thích. Tạm thời dùng vật liệu theo tiêu chuẩn của Liên xô hay tiêu chuẩn tương ứng của các nước khác cho tới khi ban hành tiêu chuẩn Việt Nam về vật liệu

11. Theo yêu cầu của khách hàng, chốt côn có ren trong có thể được nhiệt luyện hoặc mạ.

12. Quy tắc nghiệm thu, bao gói và ghi nhãn theo TCVN 128 - 63.
