TIÊU CHUẨN QUỐC GIA
TCVN 12493:2018
ISO 9766:2012
MŨI KHOAN GHÉP CÁC MẢNH CẮT THÁO LẮP ĐƯỢC - CHUÔI HÌNH TRỤ CÓ MỘT MẶT VÁT PHẲNG SONG SONG
Drills with indexable inserts - Cylindrical shanks with a parallel flat
Lời nói đầu
TCVN 12493:2018 hoàn toàn tương đương ISO 9766:2012.
TCVN 12493:2018 do Ban kỹ thuật tiêu chuẩn quốc gia TCVN/TC 29, Dụng cụ cầm tay, Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ Khoa học và Công nghệ công bố.
MŨI KHOAN GHÉP CÁC MẢNH CẮT THÁO LẮP ĐƯỢC - CHUÔI HÌNH TRỤ CÓ MỘT MẶT VÁT PHẲNG SONG SONG
Drills with indexable inserts - Cylindrical shanks with a parallel flat
1 Phạm vi áp dụng
Tiêu chuẩn này quy định kích thước cần thiết cho việc thay thế của mũi khoan chuôi hình trụ với một mặt phẳng song song cho trong bảng danh mục, được làm bằng vật liệu các bít và gốm theo ISO 513 hoặc HSS theo ISO 11054.
2 Tài liệu viện dẫn
Các tài liệu viện dẫn sau rất cần thiết cho việc áp dụng tiêu chuẩn này. Đối với các tài liệu viện dẫn ghi năm công bố thì áp dụng phiên bản được nêu. Đối với các tài liệu viện dẫn không ghi năm công bố thì áp dụng phiên bản mới nhất, bao gồm cả các sửa đổi, bổ sung (nếu có).
TCVN 2245:1999 (ISO 286-2), Hệ thống ISO về dung sai và lắp ghép - Phần 2: Bảng cấp dung sai tiêu chuẩn và sai lệch giới hạn của Lỗ và Trục.
3 Kích thước
Xem Hình 1 và Bảng 1.
4 Đặc tính kỹ thuật
Lỗ nhỏ trên trục để làm mát khi khoan

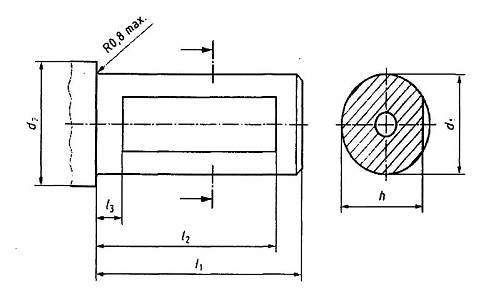

Hình 1 - Ví dụ về chỉ số lỗ hình trụ cho trước trong khi khoan
Bảng 1 - Kích thước
Kích thước tính bằng milimet
d1 h6 | d2a min | h h13 | l1 ±1 | l2 min. |
