TIÊU CHUẨN QUỐC GIA

TCVN 11635-2:2016

ISO 6622-2:2013

ĐỘNG CƠ ĐỐT TRONG - VÒNG GĂNG - PHẦN 2: VÒNG GĂNG TIẾT DIỆN CHỮ NHẬT LÀM BẰNG THÉP

Internal combustion engines - Piston rings -Part 2: Rectangular rings made of steel

Lời nói đầu

TCVN 11635-2:2016 hoàn toàn tương đương với ISO 6622-2:2013.

TCVN 11635-2:2016 do Ban kỹ thuật tiêu chuẩn quốc gia TCVN/TC 70 Động cơ đốt trong biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ Khoa học và Công nghệ công bố.

Bộ TCVN 11635 (ISO 6622), Động cơ đốt trong - Vòng găng, bao gồm các phần sau:

- Phần 1: Vòng găng tiết diện chữ nhật làm bằng gang đúc.

- Phần 2: Vòng găng tiết diện chữ nhật làm bằng thép.

Lời giới thiệu

Bộ TCVN 11635 (ISO 6622) là bộ tiêu chuẩn nằm trong hệ thống tiêu chuẩn liên quan đến vòng găng cho động cơ đốt trong kiểu pit tông chuyển động tịnh tiến. Các bộ tiêu chuẩn khác là TCVN 5735 (ISO 6621), TCVN 11636 (ISO 6623), TCVN 11637 (ISO 6624), TCVN 11638 (ISO 6625), TCVN 11639 (ISO 6626) và TCVN 11640) ISO 6627 (xem chi tiết trong thư mục tài liệu tham khảo).

Các đặc điểm chung và bảng kích thước trong tiêu chuẩn này bao gồm nhiều giá trị khác nhau và các nhà thiết kế khi lựa chọn một kiểu vòng găng cụ thể, phải lưu ý điều kiện hoạt động của vòng găng này.

Nhà thiết kế cũng phải tham khảo các đặc điểm và yêu cầu nêu trong TCVN 5735-3 (ISO 6621-3) và TCVN 5735-4 (ISO 6621-4) trước khi lựa chọn kiểu vòng găng.

ĐỘNG CƠ ĐỐT TRONG - VÒNG GĂNG - PHẦN 2: VÒNG GĂNG TIẾT DIỆN CHỮ NHẬT LÀM BẰNG THÉP

Internal combustion engines - Piston rings -Part 2: Rectangular rings made of steel

1  Phạm vi áp dụng

Tiêu chuẩn này quy định các đặc điểm kích thước chính của các vòng găng tiết diện chữ nhật làm bằng thép, kiểu R, B, BA và M, có đường kính từ 30 mm đến 160 mm, được dùng trên động cơ đốt trong kiểu pit tông chuyển động tịnh tiến sử dụng trên phương tiện giao thông đường bộ hoặc các ứng dụng khác.

2  Tài liệu viện dẫn

Các tài liệu viện dẫn sau rất cần thiết cho việc áp dụng tiêu chuẩn này. Đối với các tài liệu viện dẫn ghi năm công bố thì áp dụng phiên bản được nêu. Đối với các tài liệu viện dẫn không ghi năm công bố thì áp dụng phiên bản mới nhất, bao gồm cả các sửa đổi, bổ sung (nếu có).

Không có tài liệu viện dẫn.

3  Tổng quan

Các kiểu vòng găng tiết diện chữ nhật được cho trong các bảng từ 1 đến bảng 5 và các hình 1 đến hình 6. Các đặc điểm chung và kích thước của các đặc điểm này được cho trong các bảng 6 đến bảng 11 và các hình 7 đến hình 22. Bảng 12 và bảng 13 đưa ra các hệ số lực cho các kiểu vòng găng khác nhau, Bảng 13 đưa ra các kích thước và lực cho vòng găng tiết diện chữ nhật.

4  Kiểu vòng găng và ký hiệu ví dụ

4.1  Kiểu R - Vòng găng tiết diện chữ nhật có mặt lưng phẳng

4.1.1  Đặc điểm chung

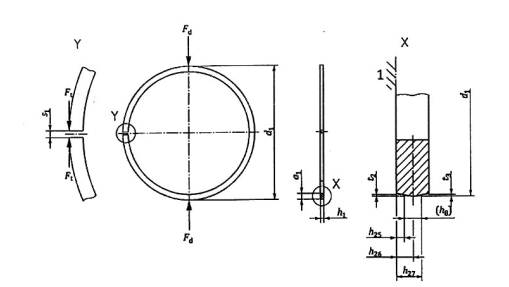

Hình 1 đưa ra các đặc điểm chung của vòng găng kiểu R.

Bảng 13 đưa ra các kích thước và lực.

CHÚ DẪN

1  Mặt phẳng tham chiếu

A t = 0,005 x h₁

Hình 1 - Kiểu R

4.1.2  Ký hiệu

V
