TIÊU CHUẨN QUỐC GIA

TCVN 11633:2017

BÊ TÔNG NHỰA - THU HỒI NHỰA ĐƯỜNG TỪ DUNG DỊCH SAU KHI CHIẾT BẰNG PHƯƠNG PHÁP ABSON

Asphalt Concrete - Test methods of recovery asphalt from solution by abson method - Part 8: Determination of compaction coefficient

Lời nói đầu

TCVN 11633:2017 do Viện Khoa học và Công nghệ Giao thông vận tải biên soạn, Bộ Giao thông Vận tải đề nghị, Tổng cục Tiêu chuẩn Đo lường Chất lượng thẩm định, Bộ Khoa học và Công nghệ công bố.

TCVN 11633:2017 được xây dựng trên cơ sở tham khảo tiêu chuẩn ASTM D 1856-09 (2015). Standard Test method of Recovery Asphalt from Solution by Abson Method.

BÊ TÔNG NHỰA - THU HỒI NHỰA ĐƯỜNG TỪ DUNG DỊCH SAU KHI CHIẾT BẰNG PHƯƠNG PHÁP ABSON

Asphalt Concrete - Test methods of recovery asphalt from solution by abson method - Part 8: Determination of compaction coefficient

1  Phạm vi áp dụng

Tiêu chuẩn này quy định trình tự thử nghiệm theo phương pháp Abson để thu hồi nhựa đường từ dung dịch đã được chiết xuất từ hỗn hợp bê tông nhựa.

2  Tài liệu viện dẫn

Các tài liệu viện dẫn sau đây là cần thiết để áp dụng tiêu chuẩn này. Đối với các tài liệu viện dẫn ghi năm công bố thì áp dụng bản được nêu. Đối với các tài liệu viện dẫn không ghi năm công bố thì áp dụng phiên bản mới nhất, bao gồm cả các sửa đổi, bổ sung (nếu có).

TCVN 8860-2:2011 Bê tông nhựa - Phương pháp thử - Phần 2: Xác định hàm lượng nhựa bằng phương pháp chiết sử dụng máy quay ly tâm.

ASTM D4080 Specification for Trichloroethylene, Technical and Vabor-Degreasing Grade (Chỉ dẫn kỹ thuật cho dung môi trichloroethylene).

ASTM E1 Specification for ASTM Liquid-in-Glass Thermometers (Chỉ dẫn kỹ thuật cho nhiệt kế thủy tinh).

ASTM C670 Standard Practice for Preparing Precision and Bias Statements for Test Methods for Construction Materials (Tiêu chuẩn xác định độ chụm và sai số cho thử nghiệm vật liệu xây dựng).

ASTM D2939 Standard Test Methods for Emulsified Bitumens Used as Protective Coating (Phương pháp thử cho nhũ tương)

3  Tóm tắt phương pháp thử

Dung dịch (gồm dung môi, nhựa đường và bột khoáng) sau khi chiết xuất từ hỗn hợp bê tông nhựa bằng máy quay ly tâm (theo TCVN 8860-2:2011) được đưa vào máy quay ly tâm tốc độ cao để chiết tách bột khoáng. Dung dịch sau khi chiết tách bột khoáng được chưng cất trong điều kiện quy định, tới thời điểm mà dung môi gần như bay hơi hết thì đưa khí CO₂ vào tiếp tục quá trình chưng cất để loại bỏ hoàn toàn dung môi. Nhựa đường sau khi thu hồi (cặn chưng cất) được dùng cho các thử nghiệm sau này theo yêu cầu.

4  Thiết bị, dụng cụ

4.1  Máy quay ly tâm

Dùng để chiết xuất phần dung dịch có chứa nhựa đường và bột khoáng từ hỗn hợp bê tông nhựa, có tốc độ tối đa đạt tới 3600 r/min. Yêu cầu kỹ thuật của máy quay ly tâm theo quy định tại TCVN 8860- 2:2011.

4.2  Máy quay ly tâm tốc độ cao

Dùng để chiết tách bột khoáng từ dung dịch đã chiết xuất từ hỗn hợp bê tông nhựa.

4.2.1  Máy quay ly tâm tốc độ cao: loại máy quay ly tâm chiết tách liên tục, tốc độ quay tối đa đạt được tới 11000 r/min (để có khả năng tạo được lực ly tâm tối thiểu bằng 3000 lần lực hấp dẫn) (xem Chú thích 2).

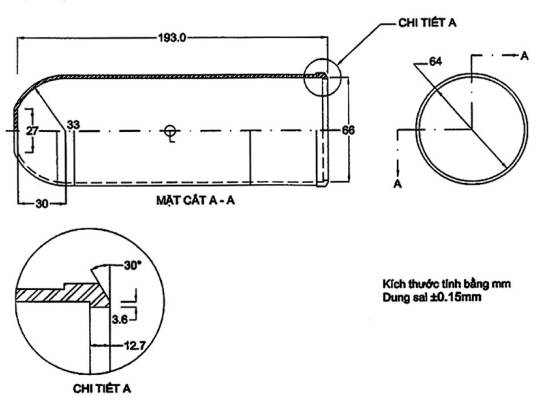

4.2.2  Cốc ly tâm: bằng hợp kim nhôm, được đưa vào máy quay ly tâm để tách bột khoáng khỏi dung dịch chứa trong cốc. Kích thước của cốc ly tâm được thiết kế phù hợp với loại máy ly tâm chiết tách liên tục (Hình 1).
