QCVN 63:2012/BTTTT
QUY CHUẨN KỸ THUẬT QUỐC GIA VỀ THIẾT BỊ THU TRUYỀN HÌNH SỐ MẶT ĐẤT DVB-T2
National technical regulation on digital receiver used in DVB-T2 digital terrestrial television broadcasting
Lời nói đầu
QCVN 63:2012/BTTTT được xây dựng dựa trên cơ sở các tiêu chuẩn quốc tế NorDig Unified Requirements for Integrated Receiver Decoders for Use in Cable, Satellite, Terrestrial and IP-based Networks, NorDig Unified Version 2.3, 03/2012; Unified NorDig Test Specifications for Integrated Receiver Decoders for Use in Cable, Satellite,Terrestrial and IP-based Networks, NorDig Unified Test Specification, Version 2.2.1, 04/2012; Regional Receiver Specification - Recommendations, South East Europe - Digi.TV, Version A-1, 02/2012; Conformance Test Specification - Recommendations, South East Europe - Digi.TV, Version A-1, 02/2012.
QCVN 63:2012/BTTTT do Viện Khoa học Kỹ thuật Bưu điện biên soạn, Vụ Khoa học và Công nghệ trình duyệt và được ban hành kèm theo Thông tư số 20/2012/TT-BTTTT ngày 04 tháng 12 năm 2012 của Bộ trưởng Bộ Thông tin và Truyền thông.
MỤC LỤC
1. Quy định chung
1.1. Phạm vi điều chỉnh
1.2. Đối tượng áp dụng
1.3. Tài liệu viện dẫn
1.4. Giải thích từ ngữ
1.5. Chữ viết tắt
2. Quy định kỹ thuật
2.1. Yêu cầu chung
2.1.1. Yêu cầu thu và giải mã tín hiệu
2.1.2. Yêu cầu về nguồn điện đối với STB
2.1.3. Tương thích điện từ trường
2.1.4. Nâng cấp phần mềm
2.2. Yêu cầu tính năng
2.2.1. Điều khiển từ xa
2.2.2. Hiển thị chỉ thị chất lượng tín hiệu (SQI) và chỉ thị cường độ tín hiệu (SSI)
2.2.3. Thông tin dịch vụ
2.2.4. Bộ quản lý chương trình
2.2.5. Phụ đề
2.2.6. Đánh số kênh logic (LCN)
2.3. Yêu cầu giao diện
2.3.1. Cổng kết nối đầu vào RF
2.3.2. Cổng kết nối đầu ra RF
2.3.3. HDMI
2.3.4. Đầu ra video tổng hợp
2.3.5. Giao diện âm thanh RCA
2.3.6. Giao diện hỗ trợ truy nhập có điều kiện
2.4. Yêu cầu kỹ thuật
2.4.1. Tần số và băng thông kênh
2.4.2. Băng thông tín hiệu
2.4.3. Các chế độ RF
2.4.4. Hỗ trợ Multi PLP
2.4.5. Hỗ trợ Multi PLP và Common PLP
2.4.6. Hỗ trợ Normal Mode (NM)
2.4.7. Khả năng thích ứng khi thay đổi các tham số điều chế
2.4.8. Kết nối tắt RF
2.4.9. Yêu cầu C/N đối với kênh Gauss
2.4.10. Yêu cầu C/N đối với kênh vọng 0 dB
2.4.11. Mức tín hiệu tối thiểu đầu vào thiết bị thu trên kênh Gauss
2.4.12. Mức tín hiệu tối thiểu đầu vào thiết bị thu trên kênh vọng 0 dB
2.4.13. Hệ số tạp âm (NF) trên kênh Gauss
2.4.14. Mức tín hiệu đầu vào tối đa
2.4.15. Khả năng chống nhiễu đối với các tín hiệu tương tự trong các kênh khác
2.4.16. Khả năng chống nhiễu đối với các tín hiệu số trên các kênh khác
2.4.17. Khả năng chống nhiễu đồng kênh từ các tín hiệu TV tương tự
2.4.18. Yêu cầu C/(N+I) khi có nhiễu trong khoảng bảo vệ trong mạng SFN
2.4.19. Yêu cầu C/(N+I) khi có nhiễu ngoài khoảng bảo vệ trong mạng SFN
2.4.20. Bộ giải ghép MPEG
2.4.21. Bộ giải mã video
2.4.22. Bộ giải mã audio
3. Phương pháp đo
3.1. Tần số
3.2. Băng thông tín hiệu
3.3. Các chế độ RF
3.4. Hỗ trợ Multi PLP
3.5. Hỗ trợ Multi PLP và Common PLP
3.6. Hỗ trợ Normal Mode (NM)
3.7. Khả năng thích ứng với sự thay đổi trong các tham số điều chế
3.8. Kết nối tắt RF
3.9. Yêu cầu C/N đối với kênh Gauss
3.10. Yêu cầu C/N đối với kênh vọng 0 dB
3.11. Mức tín hiệu tối thiểu đầu vào thiết bị thu trên kênh Gauss
3.12. Mức tín hiệu tối thiểu đầu vào thiết bị thu trên kênh vọng 0 dB
3.13. Hệ số tạp âm (NF) trên kênh Gauss
3.14. Mức tín hiệu đầu vào tối đa
3.15. Khả năng chống nhiễu đối với các tín hiệu tương tự trong các kênh khác
3.16. Khả năng chống nhiễu đối với các tín hiệu số trên các kênh khác
3.17. Khả năng chống nhiễu đồng kênh từ các tín hiệu TV tương tự
3.18. Yêu cầu C/(N+I) khi có nhiễu trong khoảng bảo vệ trong mạng SFN
3.19. Yêu cầu C/(N+I) ngoài khoảng bảo vệ trong các Single Frequency Network
3.20. Yêu cầu đối với bộ giải ghép MPEG
3.21. Giải mã video
3.22. Giải mã Audio
4. Các quy định quản lý
5. Trách nhiệm của tổ chức, cá nhân
6. Tổ chức thực hiện
Phụ lục A (Quy định) Yêu cầu đối với các phép đo
QUY CHUẨN KỸ THUẬT QUỐC GIA
VỀ THIẾT BỊ THU TRUYỀN HÌNH SỐ MẶT ĐẤT DVB-T2
National technical regulation on digital receiver used in DVB-T2 digital terrestrial television broadcasting
1. Quy định chung
1.1. Phạm vi điều chỉnh
Quy chuẩn kỹ thuật quốc gia này quy định yêu cầu kỹ thuật tối thiểu đối với thiết bị thu tín hiệu truyền hình số mặt đất không khóa mã (Free To Air - FTA) theo chuẩn DVB-T2, hỗ trợ SDTV và/hoặc HDTV tại Việt Nam.
Quy chuẩn này áp dụng cho cả thiết bị thu hoạt động độc lập (STB) và thiết bị
thu được tích hợp trong máy thu hình (iDTV), hỗ trợ SDTV và /hoặc HDTV.
1.2. Đối tượng áp dụng
Quy chuẩn này áp dụng đối với các tổ chức, cá nhân có hoạt động sản xuất, nhập khẩu thiết bị thu truyền hình số mặt đất theo chuẩn DVB-T2 tại Việt Nam.
1.3.1 Tài liệu viện dẫn
[1] ETSI EN 300 744, Digital Video Broadcasting (DVB); Framing structure, channel coding and modulation for digital terrestrial television
[2] ETSI EN 302 755 (V1.2.1), Digital Video Broadcasting (DVB); Frame structure channel coding and modulation for a second generation digital terrestrial television broadcasting system (DVB-T2)
[3] QCVN 22:2010/BTTTT, Quy chuẩn kỹ thuật quốc gia về an toàn điện cho các thiết bị đầu cuối viễn thông
[4] TCVN 7600:2010 (IEC/CISPR 13:2009), Máy thu thanh, thu hình quảng bá và thiết bị kết hợp - Đặc tính nhiễu tần số rađio - Giới hạn và phương pháp đo
[5] TCVN 8693:2011 (IEC/CISPR 20:2006), Máy thu thanh, thu hình quảng bá và thiết bị kết hợp. Đặc tính miễn nhiễm. Giới hạn và phương pháp đo
[6] EN 300 468, Digital Video Broadcasting (DVB); Specification for Service Information (SI) in DVB systems
[7] ETSI TR 101 211, Digital Video Broadcasting (DVB); Guidelines on implementation and usage of Service Information (SI)
[8] TCVN 5712:1999, Công nghệ thông tin. Bộ mã ký tự tiếng Việt 8 bit
[9] ETSI 300 743, Digital Video Broadcasting (DVB); Subtitling systems
[10] IEC 60169-2, Radio-frequency connectors. Part 2: Coaxial unmatched connector
[11] IEC 48B-316
[12] IEC 60603-14, Connectors for frequencies below 3 MHz for use with printed boards
[13] ETSI EN 50221, Common Interface Specification for Conditional Access and other Digital Video Broadcasting Decoder Applications, Feb. 1997
[14] Test Specifications for DVB-T Receivers Used in Republic of Slovenia - Profile: Basic, SDTV, HDTV, Jul. 2009
[15] ISO/IEC13818-1, Information technology - Generic coding of moving pictures and associated audio information: Systems
[16] ETSI TS 101 154 (V1.11.1), Digital Video Broadcasting (DVB); Specification for the use of Video and Audio Coding in Broadcasting Applications
[17] ISO/IEC 13818-2, Information technology - Generic coding of moving pictures and associated audio information: Video
[18] ISO IEC 14496-10, Information technology - Coding of audio - visual objects- Part 10: Advanced Video Coding
[19] ISO/IEC 11172-3, Information technology - Coding of moving pictures and associated audio for digital storage media at up to about
[20] ISO/IEC 14496-3, Information technology - Coding of audio - visual objects - Part 3: Audio
[21] CI Plus Specification V1.3
[22] ETSI TS 102 114, DTS Coherent Acoustics; Core and Extensions with Additional Profiles
1.4. Giải thích từ ngữ
1.4.1. Chế độ A
Chế độ tín hiệu DVB-T2 sử dụng Single PLP.
1.4.2. Chế độ B
Chế độ tín hiệu DVB-T2 có sử dụng Multi PLP. Chế độ B có thể có Multi PLM nhưng không sử dụng Common PLP hoặc có thể có Multi PLP và Common PLP.
1.4.3. iDTV (integrated Digital Television)
Thiết bị thu được tích hợp cùng máy thu hình.
1.4.4. STB (Set-Top-Box)
Thiết bị thu có khả năng hoạt động và sử dụng nguồn điện độc lập với máy thu hình.
1.4.5. Thiết bị thu (receiver)
Thiết bị thu tín hiệu truyền hình số mặt đất phát theo chuẩn DVB-T2. Thiết bị thu phải có bộ dò kênh RF, bộ giải điều chế, giải ghép kênh và giải mã. Thiết bị thu có thể là thiết bị độc lập (STB) hoặc thiết bị tích hợp trong máy thu hình (iDTV). Thiết bị thu cũng có thể là loại chỉ hỗ trợ SDTV (thiết bị thu SDTV) hoặc hỗ trợ đồng thời SDTV và HDTV (thiết bị thu HDTV).
1.4.6. Thiết bị thu HDTV (HDTV level receiver)
Thiết bị thu hỗ trợ thu tín hiệu TV có độ phân giải cao (HDTV) và độ phân giải tiêu chuẩn (SDTV) để hiển thị trên màn hình với độ phân giải nguyên gốc.
1.4.7. Thiết bị thu SDTV (SDTV level receiver)
Thiết bị thu chỉ hỗ trợ thu tín hiệu TV có độ phân giải tiêu chuẩn (SDTV) để hiển thị trên màn hình với độ phân giải nguyên gốc, không hỗ trợ độ phân giải cao (HDTV).
1.4.8. 2 Bộ chuyển đổi UP (Up Converter)
Bộ chuyển đổi nâng tần.
1.5.3 Chữ viết tắt
| AAC | Mã hóa âm thanh AAC | Advanced Audio Coding |
| ACE | Mở rộng chòm sao tín hiệu | Active Constellation Extension |
| ATT | Suy hao | Attenuator |
|
|
|
|
| AVC | Mã hóa video AVC | Advanced Video Coding |
| BCH | Mã sửa sai BCH | Bose & Chaudhuri & |
|
|
| Hocquenghem |
| BER | Tỷ lệ lỗi bit | Bit error rate |
| BW | Băng thông | Bandwidth |
| CA | Phần truy nhập có điều kiện | Conditional Access |
| CAT | Bảng truy nhập có điều kiện | Conditional Access Table |
| CBR | Tốc độ bit không đổi | Constant Bit Rate |
| CH | Kênh | Channel |
| CI | Giao diện CI | Common Interface |
| COFDM | Điều chế OFDM có mã hóa | Coded Orthogonal Frequency Division Multiplexing |
| CVBS | Tín hiệu video băng cơ sở tổng hợp | Composite Video Baseband Signal |
| DTS | Âm thanh DTS | Digital Theater Systems |
| DTT | Hệ thống truyền hình số mặt đất | Digital terrestrial television |
| DVB-T | Tiêu chuẩn DVB-T | Digital Video Broadcasting- Terrestrial |
| EBU | Tổ chức phát thanh truyền hình Châu Âu | European Broadcasting Union |
| EDID | Dữ liệu nhận dạng hiển thị mở rộng | Extended display identification data |
| EICTA | Hiệp hội Công nghiệp Công nghệ Thông tin - Truyền thông của Châu Âu | European Information & Communications Technology Industry Association |
| EIT | Bảng thông tin sự kiện | Event Information Table |
| EN | Tiêu chuẩn Châu Âu | European Norm |
| EPG | Bảng chương trình điện tử | Electronic Programming Guide |
| ETSI | Viện Tiêu chuẩn Viễn thông Châu Âu | European Telecommunication Standards Institute |
| FEC | Mã hóa sửa sai FEC | Forward error correction |
| FEF | Khung DVB-T2 dự trữ | Future Extension Frame |
| FFT | Biến đổi Fourier nhanh | Fast Fourier Transform |
| FM | Điều chế FM | Frequency modulation |
| GI | Khoảng bảo vệ | Guard Interval |
| HDMI | Giao diện HDMI | High - Definition Multimedia Interface |
| HDTV | Truyền hình độ phân giải cao | High Definition Television |
| HE-AAC | Mã hóa âm thanh HE-AAC | High Efficiency AAC |
| HEM | Chế độ phát hiệu suất cao HEM | High Efficiency Mode |
| HP | Mức ưu tiên cao | High Priority |
| iDTV | Thiết bị thu tích hợp trong máy thu hình | Integrated Digital TV set |
| IEC | Tổ chức hợp chuẩn điện quốc tế | International Electrotechnical Commission |
| IF | Trung tần | Intermediate Frequency |
| ISO | Tổ chức Tiêu chuẩn quốc tế | International Organization for Standardization |
| ITU | Liên minh Viễn thông quốc tế | International Telecommunication Union |
| LDPC | Mã sửa sai | LDPC Low-density parity-check |
| LP | Mức ưu tiên thấp | Low priority |
| MFN | Mạng đa tần | Multi Frequency Network |
| MISO | Kỹ thuật xử lý | MISO Multiple-Input Single-Output |
| MPEG | Mã hóa MPEG | Moving Pictures Expert Group |
| NF | Hệ số tạp âm | Noise Figure |
| NIT | Bảng thông tin mạng lưới | Network Information Table |
| PAL | Chuẩn phát hình PAL | Phase Alternating Line |
| PAPR | Tỷ số công suất đỉnh và công suất trung bình | Peak-to-Average Power Ratio |
| PAT | Bảng chương trình liên quan | Program Association Table |
| PCM | Điều chế | PCM Pulse Coded Modulation |
| PLP | Chế độ ghép lớp | PLP Physical Layer Pipes |
| PMT | Bảng ánh xạ chương trình | Program Map Table |
| PP | Mẫu pilot | Pilot pattern |
| PSI | Thông tin đặc trưng chương trình | Program Specific Information |
| QAM | Điều chế | QAM Quadrature Amplitude Modulation |
| QEF | Yêu cầu độ chính xác thông tin gần tuyệt đối | Quasi Error Free |
| QMP | Phương pháp đánh giá chất lượng | Quality Measurement Method |
| QPSK | Điều chế QPSK | Quaternary Phase Shift Keying |
| RA | Vô tuyến | Radio |
| RCA | Chuẩn kết nối RCA | Radio Corporation of America |
| RF | Tần số vô tuyến | Radio Frequency |
| RGB | Kiểu hiện màu RGB | Red Green Blue |
| RS | Mã sửa sai RS | Reed-Solomon |
| S/PDIF | Giao diện S/PDIF | Sony/Philips Digital Interface Format |
| SDT | Bẳng mô tả dịch vụ | Service Description Table |
| SDTV | Truyền hình độ nét tiêu chuẩn | Standard Definition Television |
| SFN | Mạng đơn tần | Single Frequency Network |
| SI | Thông tin dịch vụ | Service Information |
| SISO | Kỹ thuật xử lý SISO | Single-Input Single-Output |
| SSU | Cập nhật phần mềm hệ thống | Systems Software Update |
| STB | Bộ STB | Set-Top-Box |
| STB-HD | STB mức HD | HDTV level Set-Top-Box |
| STB-SD | STB mức SD | SDTV level Set-Top-Box |
| SW | Phần mềm | Software |
| T2GW | Gateway kết nối DVB-T2 | DVB-T2 Gateway |
| T2MI | Giao diện bộ điều chế | Modulator Interface |
| TDT | Bảng dữ liệu ngày và thời gian | Time and Date Table |
| TOT | Bảng độ lệch thời gian | Time Offset Table |
| TR | Kiểu xử lý giữ tone (TR-PAPR) | Tone Reservation |
| TS | Luồng dữ liệu truyền tải | Transport Stream |
| TTX | Teletext | Teletext |
| UHF | Tần số UHF | Ultra-high frequency |
| USB | Giao diện USB | Universal Serial Bus |
| VBI | Thông tin trống chiều đứng | Vertical Blanking Information |
| VBR | Tốc độ bit biến đổi | Variable bitrate |
| VHF | Tần số VHF | Very high frequency |
| VSB | Điều chế VSB | Vestigial sideband modulation |
| VUI | Thông tin sử dụng video | Video Usability Information |
2. Quy định kỹ thuật
2.1. Yêu cầu chung
2.1.1. Yêu cầu thu và giải mã tín hiệu
· Thiết bị thu phải có khả năng thu và giải điều chế tín hiệu DVB-T phát theo tiêu chuẩn ETSI EN 300 744 [1] trong mạng đơn tần (SFN) hoặc mạng đa tần (MFN);
· Thiết bị thu phải có khả năng thu và giải điều chế tín hiệu DVB-T2 phát theo tiêu chuẩn ETSI EN 302 755 [2] trong mạng đơn tần (SFN) hoặc mạng đa tần (MFN).
2.1.2. Yêu cầu về nguồn điện đối với STB
STB phải có khả năng hoạt động trong các điều kiện về nguồn điện như sau:
· Điện áp: từ 90 VAC tới 260 VAC;
· Tần số điện áp: 48 Hz đến 63 Hz.
Nguồn điện trong thiết bị STB phải tuân thủ các yêu cầu về an toàn nguồn điện trong quy chuẩn QCVN 22:2010/BTTTT [3].
2.1.3. 4Tương thích điện từ trường
Thiết bị thu phải tuân thủ yêu cầu về tương thích điện từ trường trong tiêu chuẩn quốc gia TCVN 7600:2010 (IEC/CISPR 13:2009) [4].
2.1.4. Nâng cấp phần mềm
Thiết bị thu phải có ít nhất một cơ chế để nâng cấp phần mềm hệ thống.
Thiết bị thu phải có cơ chế phát hiện phần mềm hệ thống được tải về bị lỗi trước khi phần mềm này được sử dụng để thay thế phần mềm làm việc hiện tại. Nếu phần mềm hệ thống nhận được bị lỗi, thiết bị thu phải giữ nguyên phiên bản phần mềm hệ thống hiện tại để hoạt động bình thường. Trong trường hợp tải về mất quá nhiều thời gian do đường truyền kém, thiết bị thu phải hỗ trợ người sử dụng hủy bỏ việc tải xuống và tiếp tục sử dụng phiên bản phần mềm hiện tại.
Đối với mỗi phiên bản mới của phần mềm hệ thống, các nhà sản xuất phải cung cấp phần hướng dẫn cách tải về phần mềm mới. Nhà sản xuất chịu trách nhiệm cung cấp và phân phối các phiên bản mới của phần mềm hệ thống.
2.2. Yêu cầu tính năng
2.2.1. Điều khiển từ xa
Thiết bị thu phải có điều khiển từ xa để quản lý và sử dụng.
2.2.2. Hiển thị chỉ thị chất lượng tín hiệu (SQI) và chỉ thị cường độ tín hiệu (SSI)
Thiết bị thu phải có hỗ trợ khả năng hiển thị thông tin về chất lượng tín hiệu (SQI) và thông tin về cường độ tín hiệu (SSI) trên màn hình máy thu hình. Phương thức hiển thị thông tin SQI, SSI do nhà sản xuất tự thực hiện.
2.2.3. Thông tin dịch vụ
2.2.3.1. Xử lý các bảng báo hiệu PSI/SI
Thiết bị thu phải có phần mềm hệ thống để phân tích và xử lý các thông tin dịch vụ đang hoạt động đồng thời kiểm soát các phần cứng/phần mềm theo các chuẩn EN 300 468 [6] và ETSI TR 101 211 [7].
Thiết bị thu phải có khả năng xử lý các bảng sau: NIT, PAT, PMT, SDT, EIT, TDT. Các bảng thông tin trên được mô tả trong quy chuẩn đối với phần tín hiệu phát của DVB-T2.5
2.2.3.2. Đồng hồ thời gian thực
Thiết bị thu phải có một đồng hồ thời gian thực và đồng hồ này phải được cập nhật bởi các dữ liệu từ các bảng TDT.
2.2.3.3. Các tính năng của EPG cho bảng EIT thực và các bảng EIT khác
Thiết bị thu phải cung cấp các chức năng cơ bản của EPG như sau:
· EIT thực (hiện tại/tiếp theo/lịch trình);
· EIT khác (hiện tại/tiếp theo/lịch trình).
Tính năng EPG của thiết bị thu phải có khả năng cung cấp thông tin về các chương trình dự kiến được phát trong ít nhất 7 ngày tiếp theo.
2.2.4. Bộ quản lý chương trình
Thiết bị thu phải có bộ quản lý chương trình cho phép người sử dụng khả năng truy cập vào thông tin hệ thống và kiểm soát các hoạt động của thiết bị thu. Bộ quản lý chương trình phải bao gồm chức năng quản lý danh sách dịch vụ và chức năng quản lý sự kiện EPG cơ bản.
Bộ quản lý chương trình phải hỗ trợ ngôn ngữ Tiếng Việt và Tiếng Anh. Ký tự Tiếng Việt phải tuân theo bảng mã UTF-8 trong TCVN 5712:1999 [8].
2.2.5. Phụ đề
Thiết bị thu phải có khả năng giải mã và hiển thị dịch vụ phụ đề DVB được phát theo chuẩn ETSI 300 743 [9]. Thiết bị thu phải hỗ trợ phụ đề Tiếng Việt.
2.2.6.6 Đánh số kênh logic (LCN)
Thiết bị thu phải có khả năng xử lý thông tin dịch vụ từ bảng đánh số kênh logic (LCN - Logical Channel Number) để hỗ trợ đánh số, sắp xếp, tìm kiếm kênh.
Thiết bị thu hỗ trợ LCN bằng cách sử dụng bộ mô tả kênh logic với trường đặc tả descriptor_tag bằng 0x83 với cấu trúc và cú pháp như sau:
| Cú pháp | Kích thước (bit) | Bộ nhận dạng |
| logical_channel_descriptor(){ descriptor_tag descriptor_length for (i=0;i service_id visible_service3_flag Reserved logical_channel_number }} |
8 8
16 1 5 10 |
uimsbf uimsbf
uimsbf bslbf bslbf uimsbf |
Trong đó:
descriptor_tag: đặt bằng 0 x 83;
service_id: trường 16 bit sử dụng để nhận dạng dịch vụ trong dòng dữ liệu truyền tải (TS);
visible_service_flag: cờ báo hiển thị dịch vụ, có giá trị bằng '1' nếu dịch vụ có thể được hiển thị và lựa chọn trong danh mục dịch vụ trên máy thu; có giá trị bằng '0' nếu dịch vụ không được hiển thị và lựa chọn trong danh mục dịch vụ trên máy thu;
reserved: trường dự trữ để sử dụng trong tương lai, gồm 5 bit được đặt bằng '1';
logical_channel_number: trường 10 bit biểu thị mức độ ưu tiên khi sắp xếp thứ tự dịch vụ.
LCN sẽ được đánh số từ 1 đến 999. Trong đó, các kênh được đánh số từ 1 đến 799 bởi nhà cung cấp dịch vụ; kênh LCN dự phòng được đánh số từ 800 đến 999.
2.3. Yêu cầu giao diện
2.3.1. Cổng kết nối đầu vào RF
Thiết bị thu phải có cổng kết nối đầu vào RF theo tiêu chuẩn IEC 60169-2 [10] kiểu giắc cái, trở kháng 75 ohm.
2.3.2.7Cổng kết nối đầu ra RF
STB phải có cổng kết nối đầu ra RF theo tiêu chuẩn IEC 60169-2 [10] kiểu giắc đực.
2.3.3. HDMI
STB hỗ trợ HDTV phải có giao diện đầu ra HDMI để xuất tín hiệu video và audio.
2.3.4. Đầu ra video tổng hợp
STB phải có đầu ra video nén tương thích với yêu cầu đối với giao diện PAL trong chuẩn IEC 48B-316 (RCA phono) [11].
2.3.5.8 Giao diện âm thanh RCA
STB phải có đầu ra âm thanh tương tự RCA, kiểu giắc cái theo chuẩn IEC 60603-14 [12].
2.3.6. 9 Giao diện hỗ trợ truy nhập có điều kiện
Trường hợp nếu có giao diện hỗ trợ truy nhập có điều kiện, thiết bị thu phải có ít nhất một giao diện CI tuân thủ tiêu chuẩn ETSI EN 50221 [13] hoặc giao diện CI Plus phiên bản 1.3 [21].
2.4. Yêu cầu kỹ thuật
2.4.1. Tần số và băng thông kênh
Thiết bị thu phải có khả năng thu được tất cả các kênh cấp cho truyền hình số mặt đất (DTT) nằm trong quy hoạch tần số VHF/UHF của Việt Nam như trong Bảng 1.
Bảng 1. Bảng phân kênh tần số băng tần VHF/UHF của Việt Nam
| Băng | Kênh | Dải tần số (MHz) | Tần số trung tâm (MHz) | Băng | Kênh | Dải tần số (MHz) | Tần số trung tâm (MHz) |
| III | 6 | 174 - 182 | 178 | V | 38 | 606 - 614 | 610 |
| 7 | 182 - 190 | 186 | 39 | 614 - 622 | 618 | ||
| 8 | 190 - 198 | 194 | 40 | 622 - 630 | 626 | ||
| 9 | 198 - 206 | 202 | 41 | 630 - 638 | 634 | ||
| 10 | 206 - 214 | 210 | 42 | 638 - 646 | 642 | ||
| 11 | 214 - 222 | 218 | 43 | 646 - 654 | 650 | ||
| 12 | 222- 230 | 226 | 44 | 654 - 665 | 658 | ||
|
|
|
|
| 45 | 662 - 670 | 666 | |
| IV | 21 | 470 - 478 | 474 | 46 | 670 - 678 | 674 | |
| 22 | 478 - 486 | 482 | 47 | 678 - 686 | 682 | ||
| 23 | 486 - 494 | 490 | 48 | 686 - 694 | 690 | ||
| 24 | 494 - 502 | 498 | 49 | 694 - 702 | 698 | ||
| 25 | 502 - 510 | 506 | 50 | 702 - 710 | 706 | ||
| 26 | 510 - 518 | 514 | 51 | 710 - 718 | 714 | ||
| 27 | 518 - 526 | 522 | 52 | 718 - 726 | 722 | ||
| 28 | 526 - 534 | 530 | 53 | 726 - 734 | 730 | ||
| 29 | 534 - 542 | 538 | 54 | 734 - 742 | 738 | ||
| 30 | 542 - 550 | 546 | 55 | 742 - 750 | 746 | ||
| 31 | 550 - 558 | 554 | 56 | 750 - 758 | 754 | ||
| 325 | 558 - 566 | 562 | 57 | 758 - 766 | 762 | ||
| 33 | 566 - 574 | 570 | 58 | 766 - 774 | 770 | ||
| 34 | 574 - 582 | 578 | 59 | 774 - 782 | 778 | ||
| 35 | 582 - 590 | 586 | 60 | 782 - 790 | 786 | ||
| V | 36 | 590 - 598 | 594 |
|
|
| |
| 37 | 598 - 606 | 602 |
|
|
|
Thiết bị thu phải có khả năng dò kênh trong dải tần số từ [-50 kHz; 50 kHz] so với tần số trung tâm của tín hiệu DVB-T/T2.
2.4.2. Băng thông tín hiệu
Thiết bị th phải tự động xác định được băng thông tin hiệu DVB-T đang được sử dụng.
Thiết bị thu đối với DVB-T2 phải hỗ trợ cả các chế độ băng thông sóng mang tiêu chuẩn và chế độ băng thông sóng mang mở rộng. Thiết bị thu đối với DVB-T2 phải bám theo sự thay đổi tham số mạng từ chế độ băng thông sóng mang tiêu chuẩn đến chế độ băng thông sóng mang mở rộng một cách tự động, không cần bất cứ tác động nào của người dùng.
2.4.3. Các chế độ RF
2.4.3.1. DVB-T
Thiết bị thu phải có khả năng thu và giải mã tín hiệu DVB-T với các tham số là một tổ hợp bất kỳ của bộ tham số trong Bảng 2.
Bảng 2. Các chế độ RF của DVB-T được hỗ trợ
| Tham số | Giá trị |
| Kích cỡ bộ FFT | 2k, 8k |
| Điều chế | COFDM; QPSK, 16QAM, 64QAM |
Tham số Giá trị
| Mã FEC | Mã cuốn (mã trong) và mã Reed-Solomon (RS) (mã ngoài); tỷ lệ mã 1/2, 2/3, 3/4, 5/6, 7/8 |
| Khoảng bảo vệ | 1/4, 1/8, 1/16, 1/32 |
| Băng thông tín hiệu | 7,61 MHz |
| Chế độ phân cấp | Không phân cấp (non-hierarchical) |
2.4.3.2. DVB-T2
Thiết bị thu phải có khả năng thu tín hiệu DVB-T2 với các tham số là một tổ hợp cho phép bất kỳ của bộ tham số trong Bảng 3.
Bảng 3. Các chế độ RF của DVB-T2 được hỗ trợ
| Tham số | Giá trị |
| Kích cỡ bộ FFT | COFDM 1k, 2k, 4k, 8k, 16k, 32k |
| Điều chế | QPSK, 16QAM, 64QAM, 256QAM |
| Mã FEC | LDPC (mã ngoài) và BCH (mã trong), tỷ lệ mã 1/2, 3/5, 2/3, 3/4, 4/5, 5/6 |
| Khoảng bảo vệ | 1/128, 1/32, 1/16, 19/256, 1/8, 19/128, 1/4 |
| Băng thông tín hiệu | 7,61 MHz (chế độ băng thông sóng mang tiêu chuẩn); 7,71 MHz (chế độ băng thông sóng mang mở rộng khi kích cỡ bộ FFT bằng 1k, 2k, 4k, 8k); 7,77 MHz (chế độ băng thông sóng mang mở rộng khi kích cỡ bộ FFT bằng 16k, 32k) |
| Mẫu pilot | PP1, PP2, PP3, PP4, PP5, PP6, PP7 |
| PAPR | Có hoặc không sử dụng PAPR |
| Xoay chòm sao điều chế tín hiệu | Có sử dụng hoặc không sử dụng |
2.4.4. Hỗ trợ Multi PLP
Thiết bị thu phải có khả năng thu tín hiệu đầu vào Chế độ B sử dụng Multiple PLP và không sử dụng Common PLP.
2.4.5. Hỗ trợ Multi PLP và Common PLP
Thiết bị thu phải có khả năng thu tín hiệu đầu vào Chế độ B sử dụng Multiple PLP và Common PLP.
2.4.6. Hỗ trợ Normal Mode (NM)
Thiết bị thu phải hỗ trợ Normal Mode (NM).
2.4.7. Khả năng thích ứng khi thay đổi các tham số điều chế
2.4.7.1. DVB-T
Thiết bị thu phải có khả năng thích ứng với thay đổi trong các tham số điều chế để đảm bảo luồng tín hiệu truyền tải đầu ra không bị lỗi trong thời gian không lớn hơn hơn 3 giây kể từ thời điểm có sự thay đổi.
2.4.7.2. DVB-T2
Thiết bị thu phải có khả năng tự động thích ứng với thay đổi của tham số điều chế của dữ liệu P1, dữ liệu L1 trước và sau báo hiệu. Thời gian để luồng
tín hiệu truyền tải đầu ra đạt trạng thái không bị lỗi không lớn hơn 5 giây kể từ thời điểm có sự thay đổi trong tham số của dữ liệu P1 và/hoặc dữ liệu L1 trước báo hiệu. Thời gian để luồng tín hiệu truyền tải đầu ra đạt trạng thái không bị lỗi không lớn hơn 2 giây kể từ thời điểm có sự thay đổi trong tham số của dữ liệu L1 sau báo hiệu.
2.4.8. Kết nối tắt RF
Thiết bị thu phải có bộ nối tắt tín hiệu RF giữa đầu vào - đầu ra RF, cho phép đưa trực tiếp tín hiệu RF thu được từ anten vào máy thu hình, không phụ thuộc vào trạng thái hoạt động của thiết bị thu (trạng thái hoạt động hoặc trạng thái chờ).
Bộ nối tắt RF trong thiết bị thu phải hoạt động được trên tất cả tần số được cấp phát cho truyền hình.
Thiết bị thu phải có khả năng cho phép người sử dụng ngắt hoặc kích hoạt tăng ích của bộ nối tắt. Khi người sử dụng ngắt tăng ích của bộ nối tắt, suy hao của tín hiệu RF ra so với tín hiệu RF vào không được lớn hơn 4 dB. Khi người sử dụng kích hoạt tăng ích của bộ nối tắt, tăng ích của tín hiệu RF ra so với tín hiệu RF vào phải nằm trong khoảng từ -1 dB đến 3 dB.
Quy định này áp dụng cho STB.
2.4.9. Yêu cầu C/N đối với kênh Gauss
2.4.9.1. DVB-T
C/N tối thiểu để thiết bị thu đáp ứng QEF không được lớn hơn giá trị tương ứng quy định trong Bảng A.5.
2.4.9.2. DVB-T2
C/N tối thiểu để thiết bị thu đáp ứng QEF không lớn hơn giá trị tương ứng xác định bằng biểu thức (Eq. 1).
2.4.10. Yêu cầu C/N đối với kênh vọng 0 dB
2.4.10.1. DVB-T
C/N tối thiểu để thiết bị thu đáp ứng QEF không được lớn hơn giá trị tương ứng quy định trong Bảng A.5.
2.4.10.2. DVB-T2
C/N tối thiểu để thiết bị thu đáp ứng QEF khi có nhiễu từ kênh vọng 0 dB không được lớn hơn giá trị tương ứng xác định bằng biểu thức (Eq. 1).
2.4.11. Mức tín hiệu tối thiểu đầu vào thiết bị thu trên kênh Gauss
2.4.11.1. DVB-T
Thiết bị thu phải có khả năng thu và giải mã đáp ứng yêu cầu QEF đối với tín hiệu đầu vào có mức không nhỏ hơn mức xác định bằng biểu thức (Eq. 2) trên toàn bộ dải tần số hoạt động.
2.4.11.2. DVB-T2
Thiết bị thu phải có khả năng thu và giải mã đáp ứng yêu cầu QEF đối với tín hiệu đầu vào có mức không nhỏ hơn mức xác định bằng biểu thức (Eq. 3) (với băng thông tín hiệu thường) và (Eq. 4) (với băng thông tín hiệu mở rộng) trên toàn bộ dải tần số hoạt động.
2.4.12. Mức tín hiệu tối thiểu đầu vào thiết bị thu trên kênh vọng 0 dB
2.4.12.1. DVB-T
Thiết bị thu phải có khả năng thu và giải mã đáp ứng yêu cầu QEF đối với tín hiệu đầu vào có mức không nhỏ hơn mức xác định bằng biểu thức (Eq. 1) trên toàn bộ dải tần số hoạt động.
2.4.12.2. DVB-T2
Thiết bị thu phải có khả năng thu và giải mã đáp ứng yêu cầu QEF đối với tín hiệu đầu vào có mức không nhỏ hơn mức xác định bằng biểu thức (Eq. 3) (với băng thông tín hiệu thường) và (Eq. 4) (với băng thông tín hiệu mở rộng) trên toàn bộ dải tần số hoạt động.
2.4.13 Hệ số tạp âm (NF) trên kênh Gauss
2.4.13.1. DVB-T
Thiết bị thu phải có hệ số tạp âm (NF) không lớn hơn giá trị trong Bảng A.8.
2.4.13.2. DVB-T2
Thiết bị thu phải có hệ số tạp âm (NF) không lớn hơn giá trị trong Bảng A.9.
2.4.14. Mức tín hiệu đầu vào tối đa
Thiết bị thu phải có khả năng thu đáp ứng QEF khi tín hiệu đầu vào DVB-T/T2 lên đến -25 dBm.
2.4.15. Khả năng chống nhiễu đối với các tín hiệu tương tự trong các kênh khác
Thiết bị thu phải có khả năng thu đáp ứng QEF khi có sóng mang VSB/PAL lân cận với công suất cao hơn tối đa 33 dB hoặc khi có tín hiệu tương tự trên các kênh khác ngoài kênh lân cận với công suất cao hơn tối đa 44 dB.
Các yêu cầu trong mục này áp dụng khi thiết bị thu thu tín hiệu DVB-T với các chế độ: {8K, 64-QAM, R=2/3, Δ/Tu =1/8}, {8K, 64-QAM, R=2/3, Δ/Tu =1/4}, {8K, 64-QAM, R=3/4, Δ/Tu =1/4} và {32k, 256-QAM, R=4/5, Δ/Tu=1/8} đối với DVB-T2.
2.4.16. Khả năng chống nhiễu đối với các tín hiệu số trên các kênh khác
2.4.16.1. DVB-T
Trên các dải tần được hỗ trợ, thiết bị thu phải có khả năng thu đáp ứng QEF khi có tín hiệu nhiễu DVB-T gây ra tỷ số nhiễu trên tín hiệu (I/C) tối thiểu như trong Bảng 4.
Các yêu cầu trong mục này áp dụng với chế độ: {8K, 64-QAM, R=2/3, Δ/Tu =1/8}, {8K, 64-QAM, R=2/3, Δ/Tu =1/4} và {8K, 64-QAM, R=3/4, Δ/Tu =1/4}
Bảng 4. I/C yêu cầu tối thiểu đối với việc thu QEF với tín hiệu DVB-T/T2 nhiễu nằm trên các kênh lân cận, kênh ảnh và các kênh khác
| Băng | Băng thông tín hiệu, [MHz] | Băng thông kênh, [MHz] | I/C (dB) | ||
| Kênh lân cận | Kênh khác | Kênh ảnh | |||
| VHF III | 8 | 8 | 28 | 38 | - |
| UHF IV | 8 | 8 | 28 | 38 | 28 |
| UHF V | 8 | 8 | 28 | 38 | 28 |
2.4.16.2. DVB-T2
Trên các dải tần được hỗ trợ, thiết bị thu phải có khả năng thu đáp ứng QEF khi có tín hiệu nhiễu DVB-T2 gây ra tỷ số nhiễu trên tín hiệu (I/C) tối thiểu như trong Bảng 4.
Yêu cầu trên áp dụng đối với tín hiệu DVB-T2 ở tất cả các chế độ RF có thể có như trong mục 2.4.3.2.
2.4.17. Khả năng chống nhiễu đồng kênh từ các tín hiệu TV tương tự
2.4.17.1. DVB-T
Thiết bị thu phải có khả năng thu đáp ứng QEF với mức C/I tối đa quy định trong Bảng 5 khi có nhiễu đồng kênh bao gồm tín hiệu VSB/PAL, FM. Yêu cầu trên quy định đối với tín hiệu DVB-T có băng thông 7,61 MHz.
Bảng 5. Tín hiệu trên nhiễu C/I để thu đáp ứng QEF khi tín hiệu DVB-T bị nhiễu bởi sóng mang TV tương tự
| Giản đồ tín hiệu | 64QAM | |
| Tỷ lệ mã | 2/3 | 3/4 |
| C/I | 3 dB | 7 dB |
2.4.17.2. DVB-T2
Thiết bị thu phải có khả năng thu đáp ứng QEF với mức C/I tối đa quy định trong Bảng 6 khi tín hiệu 8 MHz DVB-T2 bị gây nhiễu bởi tín hiệu PAL D/K đồng kênh bao gồm video, âm thanh FM.
Bảng 6. Tín hiệu trên nhiễu C/I để thu đáp ứng QEF khi tín hiệu DVB-T2 bị nhiễu bởi sóng mang TV tương tự
| Giản đồ tín hiệu | 256QAM | ||
| Tỷ lệ mã | 3/5 | 2/3 | 3/4 |
| C/I | 3 dB | 5 dB | 7 dB |
2.4.18. Yêu cầu C/(N+I) khi có nhiễu trong khoảng bảo vệ trong mạng SFN
2.4.18.1. DVB-T
Đối với các chế độ {8K, 64-QAM, R=2/3, Δ/Tu=1/8}, {8K, 64-QAM, R=2/3, Δ/Tu =1/4} và {8K, 64-QAM, R=3/4, Δ/Tu =1/4}, khi có nhiễu vọng với độ trễ nằm trong khoảng từ 1,95 µs đến 0,95 lần độ dài khoảng bảo vệ (Guard Interval - GI), thiết bị thu phải có khả năng thu đáp ứng yêu cầu QEF với mức C/N tối thiểu không lớn hơn mức quy định đối với profile 2 trong Bảng A.5.
Với cường độ vọng xác định, khi độ trễ của nhiễu vọng thay đổi trong khoảng từ 1,95 µs đến 0,95 lần độ dài khoảng bảo vệ (Guard Interval - GI), giá trị C/N tối thiểu để thiết bị thu đáp ứng QEF chỉ được thay đổi không vượt quá 1 dB so với
giá trị median.
2.4.18.2. DVB-T2
Đối với các chế độ DVB-T2 như trong Bảng 3, khi có nhiễu vọng với độ trễ nằm trong khoảng từ 1,95 µs đến 0,95 lần độ dài khoảng bảo vệ (Guard Interval - GI), thiết bị thu phải có khả năng thu đáp ứng yêu cầu QEF với mức C/N tối thiểu không lớn hơn mức quy định đối với profile 2 xác định bằng biểu thức (Eq. 1).
Với cường độ vọng xác định, khi độ trễ của nhiễu vọng thay đổi trong khoảng từ 1,95 µs đến 0,95 lần độ dài khoảng bảo vệ (Guard Interval - GI), giá trị C/N tối thiểu để thiết bị thu đáp ứng QEF chỉ được thay đổi không vượt quá 1 dB so với giá trị median.
2.4.19. Yêu cầu C/(N+I) khi có nhiễu ngoài khoảng bảo vệ trong mạng SFN
2.4.19.1. DVB-T
Khi có vọng ngoài khoảng bảo vệ GI và có các mức suy hao so với tín hiệu DVB-T quy định trong Bảng 7, thiết bị thu phải có khả năng thu tín hiệu DVB-T 8 MHz đáp ứng QEF.
Bảng 7. Tín hiệu vọng ngoài khoảng bảo vệ của tín hiệu DVB-T 8 MHz
|
| Suy hao tín hiệu vọng so với mức chuẩn, dB | |||||||||
| Độ trễ (μs) | -260 | -230 | -200 | -150 | -120 | 120 | 150 | 200 | 230 | 260 |
| 8K, 64-QAM, R=2/3, Δ/Tu=1/8 | 15 | - | 13 | 10 | 5 | 5 | 10 | 13 | - | 15 |
| 8K, 64-QAM, R=2/3, Δ/Tu=1/4 | 10 | 5 | - | - | - | - | - | - | 5 | 10 |
| 8K, 64-QAM, R=3/4, Δ/Tu=1/4 | 12 | 6 | - | - | - | - | - | - | 6 | 12 |
2.4.19.2. DVB-T2
Khi có tín hiệu vọng ngoài khoảng bảo vệ GI và có các mức suy hao so với tín hiệu DVB-T2 quy định trong Bảng 8, thiết bị thu phải có khả năng thu tín hiệu DVB-T2 8 MHz đáp ứng QEF.
Bảng 8. Tín hiệu vọng ngoài khoảng bảo vệ của tín hiệu DVB-T2 8 MHz
|
| Suy hao tín hiệu vọng so với mức chuẩn, dB | |||||||||
| Độ trễ (μs) | -260 | -230 | -200 | -150 | -120 | 120 | 150 | 200 | 230 | 260 |
| 32K, 256-QAM, PP4, R=3/5, Δ/Tu=1/16, | 20 | 2 | - | - | - | - | - | - | 2 | 20 |
| 32K, 256-QAM, PP4, R=2/3, Δ/Tu=1/16, | 22 | 3 | - | - | - | - | - | - | 3 | 22 |
| 32K, 256-QAM, PP4, R=3/4, Δ/Tu =1/16 | 24 | 4 | - | - | - | - | - | - | 4 | 24 |
| 32K, 256-QAM, PP4, R=3/5, Δ/Tu=1/32 | 20 | 9 | 7 | 4 | 2 | 2 | 4 | 7 | 9 | 20 |
| 32K, 256-QAM, PP4, R=2/3, Δ/Tu=1/32 | 22 | 11 | 10 | 6 | 3 | 3 | 6 | 10 | 11 | 22 |
| 32K, 256-QAM, PP4, R=3/4, Δ/Tu=1/32 | 24 | 13 | 12 | 8 | 4 | 4 | 8 | 12 | 13 | 24 |
2.4.20. Bộ giải ghép MPEG
2.4.20.1. Tốc độ luồng dữ liệu tối đa
Bộ giải ghép MPEG của thiết bị thu phải đáp ứng yêu cầu lớp truyền tải MPEG-2 quy định tại ISO/IEC13818-1 [15], phù hợp với chuẩn ETSI TS 101 154 [16] và phải có khả năng giải mã dữ liệu chuẩn ISO/IEC 13818-1 [15] với tốc độ dữ liệu đến 32 Mbit/s đối với DVB-T và 50,34 Mbit/s đối với DVB-T2.
2.4.20.2. Hỗ trợ tốc độ bit thay đổi (ghép kênh thống kê)
Bộ giải ghép MPEG của thiết bị thu phải hỗ trợ tốc độ bit thay đổi trong dòng truyền tải tốc độ bit không đổi.
2.4.21. Bộ giải mã video
2.4.21.1. Đồng bộ video - audio
Thiết bị thu phải đảm bảo giải mã được tín hiệu DVB-T/T2 sao cho audio không được đi trước 20 ms và không đi sau 20 ms so với video.
2.4.21.2. Giải mã video MPEG - tốc độ bit tối thiểu
Thiết bị thu phải có khả năng giải mã tín hiệu video có độ phân giải 720 x 576 pixel và tốc độ bit 600 kbps.
2.4.21.3. Giải mã MPEG-2 SD
· Yêu cầu chung:
- Thiết bị thu phải có khả năng giải mã tín hiệu video 25 Hz MPEG-2 SDTV “MPEG-2 Main Profile at Main Level” theo chuẩn ISO/IEC 13818-2 [17] và phù hợp với yêu cầu trong ETSI TS 101 154 [16];
- Thiết bị thu phải có khả năng giải mã video có độ phân giải 720 x 576, 544 x 576, 480 x 576 và 352 x 576;
· Khuôn dạng hình ảnh:
Thiết bị thu phải có khả năng giải mã tín hiệu video 25 Hz MPEG-2 SDTV có tỷ lệ khuôn dạng 4:3 và 16:9;
+ Thiết bị thu phải hỗ trợ người dùng lựa chọn chế độ chuyển đổi khuôn dạng hiển thị trên màn hình như sau:
+ Hiển thị đầy đủ khuôn hình tín hiệu video 16:9 trên màn hình 4:3 ở chế độ letterbox (hiển thị co hẹp độ cao, giữ nguyên độ rộng màn hình);
+ Hiển thị nguyên dạng chiều cao và khuôn hình tín hiệu video 16:9 trên màn hình 4:3 (cắt bớt phần chiều rộng của hình ảnh);
+ Hiển thị đầy đủ khuôn hình tín hiệu video 4:3 trên màn hình 16:9 ở chế độ pillarbox (hiển thị co hẹp độ rộng, giữ nguyên độ cao màn hình).
2.4.21.4. Giải mã MPEG 4 SD
· Yêu cầu chung:
Thiết bị thu phải có khả năng giải mã tín hiệu video 25 Hz MPEG-4 SDTV “H.264/AVC Main Profile at Level 3” theo chuẩn ISO IEC 14496-10 [18] và phù hợp với yêu cầu trong ETSI TS 101 154 [16] (mục 5.5 và 5.6, quy định đối với SDTV 25 Hz);
Thiết bị thu phải có khả năng giải mã video có độ phân giải 720 x 576, 544 x 576, 480 x 576 và 352 x 576;
· Khuôn dạng hình ảnh:
Thiết bị thu phải có khả năng giải mã tín hiệu video 25 Hz MPEG-4 SDTV “H.264/AVC Main Profile at Level 3” có tỷ lệ khuôn dạng 4:3 và 16:9
Thiết bị thu phải hỗ trợ người dùng lựa chọn chế độ chuyển đổi khuôn dạng hiển thị trên màn hình như sau:
+ Hiển thị đầy đủ khuôn hình tín hiệu video 16:9 trên màn hình 4:3 ở chế độ letterbox (hiển thị co hẹp độ cao, giữ nguyên độ rộng màn hình);
+ Hiển thị nguyên dạng chiều cao và khuôn hình tín hiệu video 16:9 trên màn hình 4:3 (cắt bớt phần chiều rộng của hình ảnh);
+ Hiển thị đầy đủ khuôn hình tín hiệu video 4:3 trên màn hình 16:9 ở chế độ pillarbox (hiển thị co hẹp độ rộng, giữ nguyên độ cao màn hình).
2.4.21.5. Giải mã MPEG-4 HD
Thiết bị thu phải có khả năng giải mã tín hiệu “H.264/AVC High Profile at Level 4” theo chuẩn ISO/IEC 14496-10 [18] và phù hợp với yêu cầu trong tiêu chuẩn ETSI TS 101 154 [16] (mục 5.7 - H.264/AVC HDTV).
Thiết bị thu phải hỗ trợ độ phân giải 1920 x 1080i và 1280 x 720p.
2.4.21.6. Chuyển đổi tín hiệu HD sang đầu ra SD
STB hỗ trợ HDTV phải có khả năng chuyển đổi để xuất tín hiệu HD thu được thành tín hiệu SD có độ phân giải 720 x 576 qua giao diện ngoài (YPbPr hoặc giao diện khác). Tín hiệu SD được chuyển đổi phải có khả năng hiện thị dạng “letterbox” 16:9 (hiển thị co hẹp độ cao, giữ nguyên độ rộng màn hình) trên màn hình 4:3.
2.4.22. Bộ giải mã audio
2.4.22.1. Giải mã MPEG-1 Layer II
Thiết bị thu phải có bộ giải mã âm thanh stereo có khả năng đáp ứng các yêu cầu tối thiểu về giải mã dựa trên chuẩn MPEG 1 Layer II (“Musicam”, tiêu chuẩn ISO/IEC 11172-3 [19]) và tuân thủ hướng dẫn triển khai DVB sử dụng trong hệ thống MPEG-2, hình ảnh và âm thanh trong các ứng dụng quảng bá vệ tinh, cáp và mặt đất theo tiêu chuẩn ETSI TS 101 154 [16].
2.4.22.2. Giải mã MPEG-4 HE-AAC
Thiết bị thu phải có bộ giải mã HE-AAC đáp ứng các yêu cầu sau: Có khả năng giải mã HE-AAC Level 2 (mono, stereo) ở tần số lấy mẫu 48 kHz tuân theo chuẩn ETSI TS 101 154 [16], phụ lục H.
· Có khả năng giải mã HE-AAC Level 4 (đa kênh, lên tới 5.1) ở tần số lấy mẫu 48 kHz tuân theo chuẩn ETSI TS 101 154 [16], phụ lục H.
2.4.22.3. Hỗ trợ HE-AAC trên giao diện đầu ra HDMI
Nếu có cổng HDMI, thiết bị thu phải có khả năng cung cấp các định dạng âm thanh sau qua cổng HDMI:
· Âm thanh HE-AAC nguyên gốc;
· PCM stereo từ luồng bit âm thanh được giải mã hoặc downmix;
· PCM đa kênh từ luồng bit âm thanh được giải mã.
2.4.22.4. 10 Hỗ trợ HE-AAC trên giao diện đầu ra audio tương tự
Nếu có cổng audio tương tự (RCA), thiết bị thu phải có khả năng giải mã và downmix âm thanh được mã hóa HE-AAC để đưa ra cổng audio tương tự (RCA).
3. Phương pháp đo
3.1. Tần số
3.1.1. DVB-T

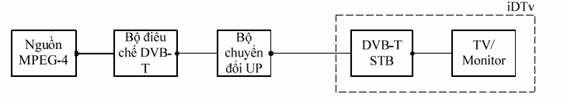

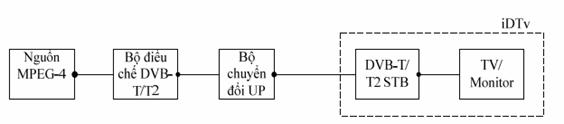

3.1.1.1. Cấu hình đo
TS được sử dụng: TS B.
3.1.2.2. Thủ tục đo
1. Thiết lập các dụng cụ đo
2. Sử dụng chế độ 8k, 64QAM, Code rate = 2/3, TU/8
3. Sử dụng mức đầu vào là -60 dBm
4. Bắt đầu với tần số 474 MHz (kênh 21)
5. Sử dụng phương pháp đánh giá QMP1 tại tần số trung tâm và các tần số với độ lệch tần -50 kHz, 50 kHz từ tần số trung tâm kênh. Trước khi thay đổi tần số và độ lệch tần số, cần ngắt kết nối thiết bị thu với tín hiệu RF thu.
6. Lặp lại bài đo từ bước 4 đến 5 đối với tần số kênh nhỏ nhất và lớn nhất của DTT.
3.1.2. DVB-T2

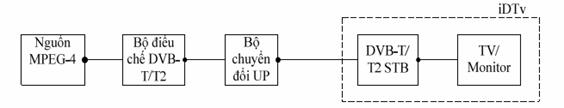

3.1.2.1. Cấu hình đo
TS được sử dụng: TS P.
3.1.2.2. Thủ tục đo
1. Thiết lập các dụng cụ đo.
2.11 Sử dụng chế độ DVB-T2 tương ứng với: 32k mở rộng, 256 QAM xoay, GI 1/16, PP4, R2/3, TR-PAPR.
3. Sử dụng mức đầu vào là -50 dBm.
4.12 Bắt đầu với tần số 178 MHz (Kênh 6).
5. Sử dụng QMP1 để đánh giá tại tần số trung tâm và các tần số với độ lệch tần -50 kHz, 50 kHz từ tần số trung tâm kênh. Trước khi thay đổi tần số và độ lệch tần số, cần ngắt kết nối tín hiệu khỏi đầu vào thiết bị thu.
7. Lặp lại bài đo từ bước 4 đến 5 đối với khoảng tần số kênh nhỏ nhất và lớn nhất của DTT.
3.2. Băng thông tín hiệu
3.2.1. DVB-T
3.2.1.1. Cấu hình đo
TS được sử dụng: TS B.
3.2.1.2. Thủ tục đo
1. Thiết lập các dụng cụ đo.
2. Sử dụng chế độ DVB-T: 8k, 64QAM, FEC R=2/3, Δ/Tu=1/8 và băng thông tín hiệu 8 MHz.
3. Dùng tần số phát là 666 MHz (Kênh 45) và mức đầu vào thiết bị thu là -60 dBm.
4. Kết nối thiết bị thu và thực hiện tìm kiếm kênh một cách tự động hoặc nhân công. Việc tìm kiếm được thực hiện với băng thông tín hiệu khởi tạo có giá trị ngẫu nhiên, không được xác định trước.
5. Sử dụng QMP1.
6. Lặp lại bài đo từ bước 4 đến 6 lần đối với tần số kênh nhỏ nhất và lớn nhất của DTT.
3.2.2. DVB-T2
3.2.2.1. Cấu hình đo
TS được sử dụng: TS P.
3.2.1.2. Thủ tục đo
1. Thiết lập các dụng cụ đo
2.13 Dùng tần số phát UHF IV/V 666 MHz và mức đầu vào thiết bị thu là -50 dBm. Chọn chế độ DVB-T2 tương ứng:
· Chế độ Single PLP;
· UHF: 32k tiêu chuẩn/mở rộng, 256 QAM xoay, GI1/16, PP4, R2/3, TR-PAPR; 32k, 256 QAM, GI1/128, PP7, R5/6.
3. Kết nối thiết bị thu và thực hiện tìm kiếm kênh tự động hoặc nhân công. Việc tìm kiếm được thực hiện với băng thông tín hiệu khởi tạo có giá trị ngẫu nhiên, không được xác định trước.
4. Sử dụng QMP1.
3.3. Các chế độ RF
3.3.1. DVB-T
3.3.1.1. Cấu hình đo
TS được sử dụng: TS B.
3.3.1.2. Thủ tục đo
1. Thiết lập các dụng cụ đo.
2. Sử dụng tần số kênh 666 MHz (kênh 45) và mức đầu vào là -60 dBm.
3. Bắt đầu với chế độ có: FFT size 8k, QPSK, FEC R=1/2, Δ/Tu=1/32 và băng thông tin hiệu 8 MHz.
4. Sử dụng QMP1.
5. Thực hiện cùng bài đo đó đối với các chế độ còn lại (FFT size, modulation, FEC, Guard Interval) trong bảng dưới đây.
Bảng 9. Các chế độ DVB-T cần đo
| Kích cỡ bộ FFT | Điều chế | FEC | Tg=1/32 | Tg=1/16 | Tg=1/8 | Tg=1/4 |
| 8K | QPSK | 1/2 |
|
|
|
|
| QPSK | 2/3 |
|
|
|
| |
| QPSK | 3/4 |
|
|
|
| |
| QPSK | 5/6 |
|
|
|
| |
| QPSK | 7/8 |
|
|
|
| |
| 16QAM | 1/2 |
|
|
|
| |
| 16QAM | 2/3 |
|
|
|
| |
| 16QAM | 3/4 |
|
|
|
| |
| 16QAM | 5/6 |
|
|
|
| |
| 16QAM | 7/8 |
|
|
|
| |
| 64QAM | 1/2 |
|
|
|
| |
| 64QAM | 2/3 |
|
|
|
| |
| 64QAM | 3/4 |
|
|
|
| |
| 64QAM | 5/6 |
|
|
|
| |
| 64QAM | 7/8 |
|
|
|
| |
| 2K | QPSK | 1/2 |
|
|
|
|
| QPSK | 2/3 |
|
|
|
| |
| QPSK | 3/4 |
|
|
|
| |
| QPSK | 5/6 |
|
|
|
| |
| QPSK | 7/8 |
|
|
|
| |
| 16QAM | 1/2 |
|
|
|
| |
| 16QAM | 2/3 |
|
|
|
| |
| 16QAM | 3/4 |
|
|
|
| |
| 16QAM | 5/6 |
|
|
|
| |
| 16QAM | 7/8 |
|
|
|
| |
| 64QAM | 1/2 |
|
|
|
| |
| 64QAM | 2/3 |
|
|
|
| |
| 64QAM | 3/4 |
|
|
|
| |
| 64QAM | 5/6 |
|
|
|
| |
| 64QAM | 7/8 |
|
|
|
|
3.3.2. DVB-T2

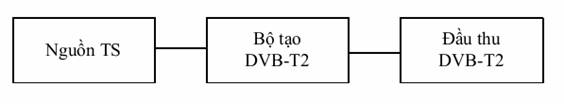

3.3.2.1. Cấu hình đo
Đầu thu
DVB-T2
TS được sử dụng: TS P.
3.3.2.2. Thủ tục đo
1. Thiết lập các dụng cụ đo
2. Sử dụng tần số kênh 666 MHz và mức đầu vào -50 dBm.
3. Đo tất cả các tổ hợp tham số DVB-T2 liệt kê trong các bảng dưới đây, sử dụng QMP1.
Bảng 10. Đo các chế độ DVB-T2 - Các kích cỡ FFT
| Điều chế, GI, PP, tỷ lệ mã (R), PAPR, kích cỡ khung (Lf) | Kích cỡ bộ FFT |
| 64QAM xoay, GI1/8, PP2, R2/3, TR-PAPR, Lf = 90 | 1k |
| 64QAM xoay, GI1/8, PP2, R2/3, TR-PAPR, Lf = 90 | 2k |
| 64QAM xoay, GI1/8, PP2, R2/3, TR-PAPR, Lf = 90 | 4k |
| 64QAM xoay, GI1/8, PP2, R2/3, TR-PAPR, Lf = 90 | 8k |
| 64QAM xoay, GI1/8, PP2, R2/3, TR-PAPR, Lf = 90 | 8k ext |
| 256QAM xoay, GI1/8, PP2, R2/3, TR-PAPR, Lf = 90 | 16k |
| 256QAM xoay, GI1/8, PP2, R2/3, TR-PAPR, Lf = 90 | 16k ext |
| 256QAM xoay, GI1/8, PP2, R3/4, TR-PAPR, Lf = 60 | 32k |
| 256QAM xoay, GI1/8, PP2, R3/4, TR-PAPR, Lf = 60 | 32k, ext |
Bảng 11. Đo các chế độ DVB-T2 - giản đồ tín hiệu (xoay/không xoay)
| Điều chế, GI, PP, tỷ lệ mã (R), PAPR, | Giản đồ tín hiệu (xoay hoặc không xoay) |
| 32k, 256QAM, GI1/16, PP4, R2/3, TR-PAPR, Lf = 62 | Xoay |
| Không xoay |
Bảng 12. Đo các chế độ DVB-T2 - Mẫu pilot
| Điều chế, GI, tỷ lệ mã (R), PAPR, kích cỡ khung (Lf) | Mẫu pilot |
| 16k, 256QAM xoay, GI1/4, R2/3,TR-PAPR, Lf = 90 | PP1 |
| 32k, 256QAM xoay, GI1/8, R3/4, TR-PAPR, Lf = 60 | PP2 |
| 16k, 256QAM xoay, GI1/8, R2/3, TR-PAPR, Lf = 90 | PP3 |
| 32k, 256QAM xoay, GI1/16, R2/3, TR-PAPR, Lf = 62 | PP4 |
| 16k, 256QAM xoay, G1/16, R2/3, TR-PAPR, Lf = 90 | PP5 |
| 32k, 256QAM xoay, GI1/32, R3/5, TR-PAPR, Lf =62 | PP6 |
| 32k, 256QAM xoay, GI1/128, R2/3, TR-PAPR, Lf = 60 | PP7 |
| 32k, 256QAM xoay, GI1/16, R3/4, TR-PAPR, Lf = 62 | PP8 |
Bảng 13. Đo các chế độ DVB-T2 - Khoảng bảo vệ
| PAPR, xoay giản | TR-PAPR, giản đồ tín hiệu xoay | |||||||
| Kích cỡ bộ FFT | 32K, | 32K, | 32K, | 32K, | 32K, | 32K, | 8K, | |
| Mẫu pilot | PP7, | PP4, | PP2, | PP2, | PP2, | PP2, | PP1 | |
| Kích cỡ khung | Lf = 60 | Lf = 60 | Lf = 60 | Lf = 60 | Lf = 60 | Lf = 60 | Lf = 60 | |
| QPSK | 1/2 |
|
|
|
|
|
|
|
| QPSK | 3/5 |
|
|
|
|
|
|
|
| QPSK | 2/3 |
|
|
|
|
|
|
|
| QPSK | 3/4 |
|
|
|
|
|
|
|
| QPSK | 4/5 |
|
|
|
|
|
|
|
| QPSK | 5/6 |
|
|
|
|
|
|
|
| 16-QAM | 1/2 |
|
|
|
|
|
|
|
| 16-QAM | 3/5 |
|
|
|
|
|
|
|
| 16-QAM | 2/3 |
|
|
|
|
|
|
|
| 16-QAM | 3/4 |
|
|
|
|
|
|
|
| 16-QAM | 4/5 |
|
|
|
|
|
|
|
| 16-QAM | 5/6 |
|
|
|
|
|
|
|
| 64-QAM | 1/2 |
|
|
|
|
|
|
|
| 64-QAM | 3/5 |
|
|
|
|
|
|
|
| 64-QAM | 2/3 |
|
|
|
|
|
|
|
| 64-QAM | 3/4 |
|
|
|
|
|
|
|
| 64-QAM | 4/5 |
|
|
|
|
|
|
|
| 64-QAM | 5/6 |
|
|
|
|
|
|
|
| 256-QAM | 1/2 |
|
|
|
|
|
|
|
| 256-QAM | 3/5 |
|
|
|
|
|
|
|
| 256-QAM | 2/3 |
|
|
|
|
|
|
|
| 256-QAM | 3/4 |
|
|
|
|
|
|
|
| 256-QAM | 4/5 |
|
|
|
|
|
|
|
| 256-QAM | 5/6 |
|
|
|
|
|
|
|
Bảng 14. Đo các chế độ DVB-T2 - Giảm PAPR
| Kích cỡ FFT, điều chế, khoảng bảo vệ, mẫu pilot, tỷ lệ mã FEC | Phương thức giảm PAPR |
| 32k (băng thông tiêu chuẩn), 256QAM không xoay, GI1/8, PP2, R3/4 | TR-PAPR |
| ACE-PAPR | |
| TR-PAPR, ACE-PAPR | |
| Không sử dụng |
3.4. Hỗ trợ Multi PLP
3.4.1. Cấu hình đo
Bài đo sử dụng các thiết lập tham số Chế độ B (Multiple PLP) được định nghĩa trong Bảng A.4.
3.4.2. Thủ tục đo
1. Cấu hình hệ thống.
2. Thực hiện tìm kiếm kênh tự động trong thiết bị thu.
3. Kiểm tra khả năng giải mã dịch vụ trong các TS của thiết bị thu.
3.5. Hỗ trợ Multi PLP và Common PLP
3.5.1. Cấu hình đo
Bài đo dùng các thiết lập tham số Chế độ B (Multiple PLP) định nghĩa trong
Bảng A.4.

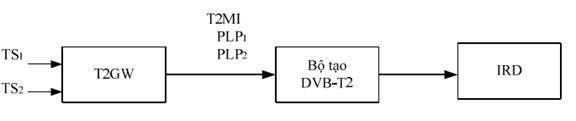

PLP0 tương ứng với Common PLP và mang thông tin thiết bị có khả năng hỗ trợ. Trong bài đo này, thông tin được sử dụng là EIT và bài đo được thực hiện để xác nhận thiết bị thu có khả năng giải mã nội dung thông tin được sử dụng.
PLP0 mang thông tin PSI/SI TS1 được phát ở chế độ PLP1
TS2 được phát ở chế độ PLP2
Thiết bị thu cần có khả năng giải mã được dịch vụ và thông tin EIT của hai TS được sử dụng.
3.5.2. Thủ tục đo
1. Cấu hình hệ thống.
2. Thực hiện tìm kênh tự động trong thiết bị thu.
3. Kiểm tra khả năng giải mã dịch vụ trong các TS của thiết bị thu
3.6. Hỗ trợ Normal Mode (NM)
3.6.1. Cấu hình đo
Bài đo sử dụng các thiết lập tham số Chế độ A (Single PLP)14 định nghĩa trong Bảng 15.
Bảng 15. Các tham số đối với đầu vào Chế độ A (Single PLP)15
| Tham số | Giá trị |
| Kích cỡ FFT | 32k |
| Chế độ băng thông sóng mang tín hiệu | Mở rộng |
| Điều chế | 256QAM |
| Khoảng bảo vệ | 1/16 |
| Mẫu pilot | PP4 |
| PAPR | TR-PAPR |
| Lf | 62 |
| Tỷ lệ mã FEC | 2/3 |
3.6.2. Thủ tục đo
1. Cấu hình hệ thống.
2. Thực hiện tìm kiếm kênh tự động trong thiết bị thu.
3. Kiểm tra khả năng giải mã dịch vụ trong các TS của thiết bị thu theo QMP1.
3.7. Khả năng thích ứng với sự thay đổi trong các tham số điều chế
3.7.1. DVB-T
3.7.1.1. Cấu hình đo
TS được sử dụng: TS I.
3.7.1.2. Thủ tục đo
1. Chuẩn bị môi trường đo và thiết lập các dụng cụ đo.
2. Sử dụng kênh tần số 666 MHz.
3. Đặt mức đầu vào RF của thiết bị thu là -50 dBm.
4. Dùng luồng truyền tải I và các tham số chế độ: FFT size 8K, 64-QAM, R=3/4, /Tu=1/4,
5. Kết nối đầu vào của thiết bị thu.
6. Sử dụng QMP1.
7. Điền kết quả.
8. Lặp lại bài đo đối với các chế độ khác mà không cần ngắt kết nối đầu vào thiết bị thu theo Bảng 16.
Bảng 16.16 Các thay đổi đối với các tham số điều chế - DVB-T
| Tham số (kích cỡ bộ FFT, điều chế, tỷ lệ mã, GI) |
| 8K, 64-QAM, R=3/4, GI=1/4 |
| 8K, 64-QAM, R=2/3, GI=1/4 |
| 8K, 64-QAM, R=3/4, GI=1/8 |
| 8K, 64-QAM, R=2/3, GI=1/8 |
| 8K, QPSK, R=1/2, GI=1/8 |
| 2K, QPSK, R=1/2, GI=1/16 |
| 2K, 16-QAM, R=2/3, GI=1/32 |
3.7.2. DVB-T2
3.7.2.1. Cấu hình đo
TS được sử dụng: TS P.
3.7.2.2. Thủ tục đo
1. Thiết lập các dụng cụ đo.
2. Sử dụng kênh tần số 666 MHz.
3. Sử dụng chế độ DVB-T2: FFT size mở rộng 32k, 256QAM xoay, GI 1/16, R 2/3 và băng thông tín hiệu 8 MHz.
4. Thay đổi các tham số phát trong các trường P1 signaling theo: FFT size: 32K, 16K, 8K, 4K, 2K và 1K.
5. Thay đổi các tham số phát trong các trường L1 pre-signaling như sau:
· Chế độ băng thông sóng mang mở rộng: có/không;
· PAPR: không sử dụng, ACE, TR;
· Khoảng bảo vệ: G1/32, G1/16, G1/8, G1/4, G1/128, G19/128, G19/256;
· Mẫu pilot: PP2, PP4, PP6, PP7;
· Số ký hiệu dữ liệu trong khung: 60, 62;
6. Thay đổi các tham số phát trong các trường L1 post-signaling như sau:
· Tỷ lệ mã: R 3/5, R 2/3, R 3/4;
· Điều chế: 256 QAM;
7. Kiểm tra khả năng thích ứng với các thiết lập tham số mới trong khoảng thời gian quy định của thiết bị thu.
3.8. Kết nối tắt RF

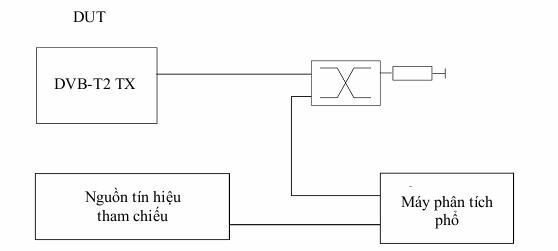

3.8.1. Cấu hình đo
3.8.2. Thủ tục đo
1. Kết nối bộ phát tín hiệu với đầu vào RF và máy phân tích phổ với đầu ra RF (có thể cần sử dụng khối DC).
2. Thiết lập mức đầu vào của máy thu -50 dBm. Sử dụng CW.
3. Quét tần số của bộ phát tín hiệu từ 47 MHz tới 869 MHz.
4. Đo độ suy giảm của kết nối tắt RF khi tần số thay đổi.
5. Làm lại bài đo với chế độ chờ.
Kiểm tra lại kết nối đầu ra RF phù hợp với tiêu chuẩn kỹ thuật IEC 60169-2 [10].
3.9. Yêu cầu C/N đối với kênh Gauss
3.9.1. DVB-T

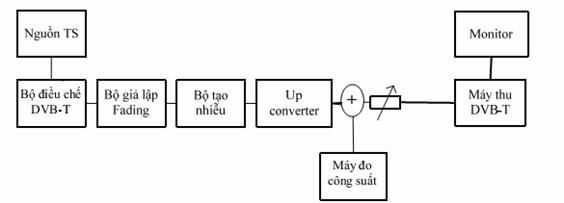

3.9.1.1. Cấu hình đo
TS được sử dụng: TS B.
3.9.1.2. Thủ tục đo
1. Thiết lập các dụng cụ đo.
2. Sử dụng chế độ DVB-T theo: 8K, 64QAM, R=2/3, Δ/TU=1/8.
3. Đặt bộ Up-Converter về kênh 21 (474 MHz).
4. Đo mức đầu vào đưa tới bộ suy hao.
5. Xác định sự suy giảm của bộ suy hao và của các cáp truyền.
6. Tính toán để thiết lập ức tín hiệu đầu vào thiết bị thu bằng -50 dBm.
7. Dùng giá trị C/N yêu cầu cho chế độ DVB-T ở Bảng A.5.
8. Thực hiện tìm kiếm kênh.
9. Tăng C/N từ giá trị thấp đến cao cho đến khi hoàn thành QMP2.
10. Điền các giá trị dB đo được vào báo cáo đo.
11. Lặp lại bài đo đối với các tần số, băng thông tín hiệu và các chế độ DVB-T còn lại trong báo cáo đo như Bảng 17.

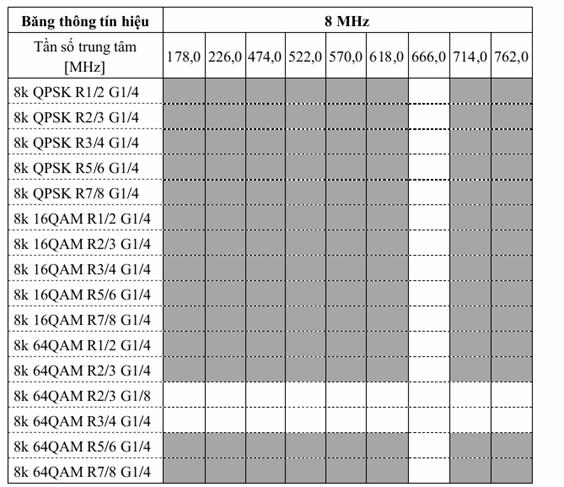

Bảng 17. Các tần số và các băng tần tín hiệu DVB-T sử dụng để đo
Chú thích: Phần bôi đen là các chế độ không cần đo.
3.9.2. DVB-T2

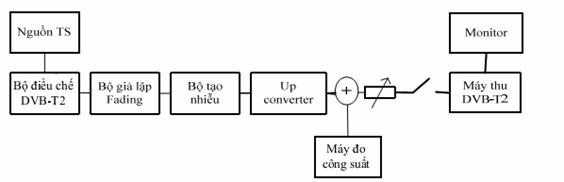

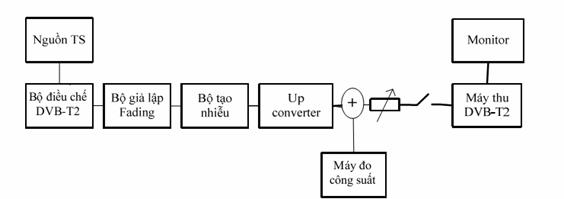

3.9.2.1. Cấu hình đo
Sử dụng Chế độ A (Single PLP) và thiết lập tham số với yêu cầu sau:
| Mẫu pilot | PP7 (8 MHz BW) |
| Giản đồ tín hiệu sau L1 | Giản đồ tín hiệu sau L1 phải có tính bền vững (khả năng chống nhiễu) tốt hơn giản đồ tín hiệu điều chế PLP |
3.9.2.2. Thủ tục đo
1. Thiết lập các dụng cụ đo.
2. Dùng chế độ DVB-T2 theo: 32k mở rộng, 256QAM xoay, R2/3, GI1/128.
3. Đặt Up-Converter về kênh 21 (474 MHz).
4. Đo mức đầu vào đưa đến bộ suy hao.
5. Xác định sự suy giảm của suy hao và các dây cáp.
6. Cấu hình để mức tín hiệu đầu vào thiết bị thu bằng -50 dBm.
7. Sử dụng giá trị C/N yêu cầu đối với chế độ DVB-T2 xác định bằng biểu thức (Eq. 1).
8. Thực hiện tìm kiếm kênh.
9. Tăng C/N từ giá trị thấp lên giá trị cao cho đến khi hoàn thành QMP2.
10. Điền giá trị dB đo được vào báo cáo đo.
11. Lặp lại bài đo đối với các tần số, các băng thông tín hiệu và các chế độ DVB-T2 còn lại ở báo cáo đo.

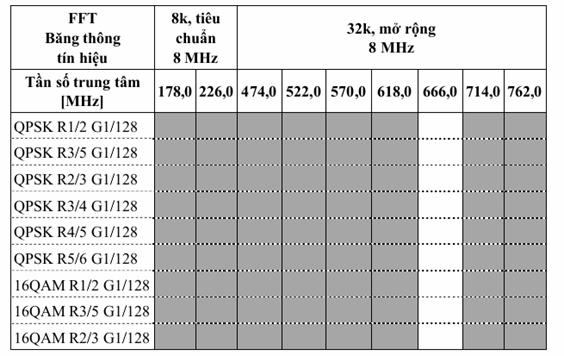

Bảng 18. Các tần số và các băng thông tín hiệu DVB-T2 sử dụng để đo
Chú thích: Phần bôi đen là các chế độ không cần đo.
3.10. Yêu cầu C/N đối với kênh vọng 0 dB
3.10.1. DVB-T

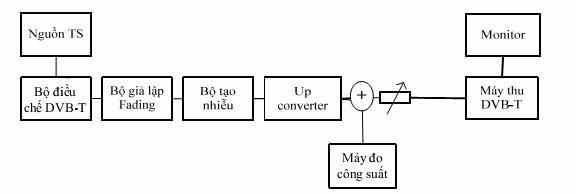

3.10.1.1. Cấu hình đo
TS được sử dụng: TS B.
3.10.1.2. Thủ tục đo
1. Thiết lập các dụng cụ đo.
2. Dùng chế độ DVB-T theo Bảng 19.
3. Đặt Up-Converter về kênh 45 (666 MHz).
4. Thiết lập trong bộ mô phỏng Fading để được tín hiệu vọng 0 dB, trễ.
5. Đo mức đầu vào đưa đến bộ suy hao.
6. Xác định sự suy giảm của bộ suy hao và của các cáp truyền.
7. Cấu hình để mức tín hiệu đầu vào thiết bị thu bằng -50 dBm.
8. Tăng C/N từ giá trị thấp đến cao cho đến khi hoàn thành QMP2.
9. Điền các giá trị dB đo được vào báo cáo đo.
10. Lặp lại bài đo đối với các chế độ DVB-T còn lại trong Bảng 19.

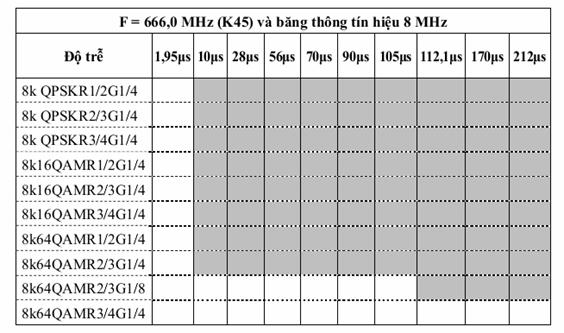

Bảng 19. C/N yêu cầu đối với tín hiệu vọng 0 dB, trễ 1,95 µs trong băng tần tín hiệu 8 MHz
| Băng thông tín hiệu 8 Mhz tại f = 666 MHz | |
| Chế độ DVB-T | C/N yêu cầu (0 dB, 1,95 µs) |
| 8k QPSK R1/2 G1/4 |
|
| 8k QPSK R2/3 G1/4 |
|
| 8k QPSK R3/4 G1/4 |
|
| 8k 16QAM R1/2 G1/4 |
|
| 8k 16QAM R2/3 G1/4 |
|
| 8k 16QAM R3/4 G1/4 |
|
| 8k 64QAM R1/2 G1/4 |
|
| 8k 64QAM R2/3 G1/8 |
|
| 8k 64QAM R2/3 G1/4 |
|
| 8k 64QAM R3/4 G1/4 |
|
3.10.2. DVB-T2

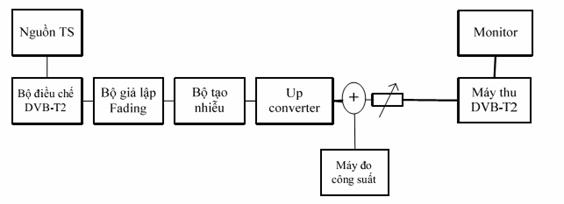

3.10.2.1. Cấu hình đo
Trung tâm kênh 0 degree phải được dùng trong bộ mô phỏng (tín hiệu vọng 0 dB). Sử dụng các thiết lập tham số Chế độ A (Single PLP) định nghĩa ở Bảng 20.
Bảng 20.17 Các tham số chế độ DVB-T2 dùng trong các bài đo
|
| Tham số |
|
|
|
|
| ||
|
| FFT | 32k | 32k | 32k | 32k | 32k | ||
|
| Băng thông | 8 MHz | 8 MHz | 8 MHz | 8 MHz | 8 MHz | ||
|
| Chế độ băng thông sóng mang | Mở rộng | Mở rộng | Mở rộng | Mở rộng | Mở rộng | ||
|
| Khoảng bảo vệ | 1/8 | 19/256 | 1/16 | 1/32 | 1/128 | ||
|
| Mẫu pilot | PP2 | PP4 | PP4 | PP4 | PP7 | ||
| Single PLP (chế độ A) | Lf | 20,42,62 | 42,62 | 20,42,62 | 20,42,60 | 20,42,60 (QPSK) 20,42,60 (16QAM) 20.40,60 (64QAM) 20.40,60 (256QAM) | ||
| Điều chế L1 | 64 QAM | 64 QAM | 64 QAM | 64 QAM | 64 QAM | |||
| Khối FEC/khung ghép xen | 67,135,185 | 63,135,200 | 135,200 | 64,135,200 | 16,34,50 (QPSK) 33,69,100 (16QAM) 49.99,150 (64QAM) 66,133,200 (256QAM) | |||
| Tỷ lệ mã | 3/5 | 3/5, 2/3, 3/4 | 3/5,2/3,3/4 | All |
| |||
| Điều chế | 256 QAM | 256 QAM | 256 QAM | 256 QAM |
| |||
|
| Lf |
| 27 |
|
|
| ||
| Multiple PLP(chế độ B) | Subslices |
| 135 |
|
|
| ||
|
| Điều chế L1 |
| 64QAM |
|
|
| ||
|
| Chế độ PLP |
| Common | DT2 | DT2 |
|
|
|
|
| Khối FEC/khung ghép xen |
| 35 | 57 | 57 |
|
|
|
|
| Tỷ lệ mã |
| 2/3 | 2/3 | 2/3 |
|
|
|
|
| Điều chế |
| 64 QAM | 256 QAM | 256 QAM |
|
|
|
|
| BUFS |
| 483328 | 1613824 | 1613824 |
|
|
|
3.10.2.2. Thủ tục đo
Kiểm tra trạng thái đồng bộ với SFN.
1. Thiết lập các dụng cụ đo
2. Sử dụng chế độ DVB-T2 theo: 32K mở rộng, 256QAM, PP7, R2/3, G1/128 và băng thông tín hiệu 8 MHz.
3. Đặt Up-Converter tới tần số 666 MHz (K45)
4. Đặt bộ mô phỏng fading về tín hiệu vọng 0 dB. (đường truyền thứ hai: trễ 1,95 µs, sai pha bằng 0 tại trung tâm kênh và suy giảm 0 dB)
5. Đo mức đầu vào cấp tới bộ suy hao.
6. Xác định sự suy giảm của bộ suy hao và các dây cáp.
7. Cấu hình để mức tín hiệu đầu vào thiết bị thu bằng -50 dBm.
8. Tăng C/N từ giá trị thấp đến giá trị cao cho đến khi hoàn thành QMP2.
9. Điền giá trị C/N đo được vào báo cáo đo.
10. Kiểm tra sự tìm kiếm kênh đã tìm được các dịch vụ tại C/N đo được ở trên.
11. Lặp lại bài đo đối với các tổ hợp chế độ DVB-T2 còn lại với băng thông tín hiệu là 8 MHz như trong báo cáo đo.

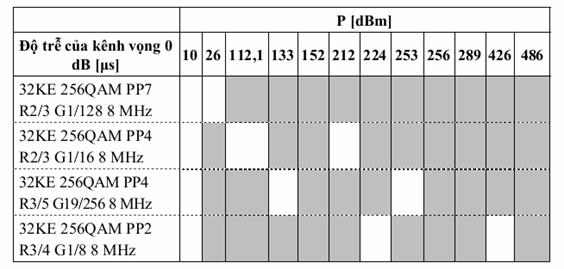

Bảng 21. Bài đo bắt buộc đối với C/N quy định cho tín hiệu vọng 0 dB, trễ 1,95 µsµs
|
| C/N [dB] | |||
| Chế độ DVB-T2 | PP2 | PP4 | PP6 | PP7 |
| 32KE 256QAMR R3/4 G1/8 8 MHz |
| - | - | - |
| 32KE 256QAMR R3/4 G1/16 8 MHz |
|
| - | - |
| 32KE 256QAMR R3/4 G1/128 8 MHz | - | - | - |
|
3.11. Mức tín hiệu tối thiểu đầu vào thiết bị thu trên kênh Gauss
3.11.1. DVB-T

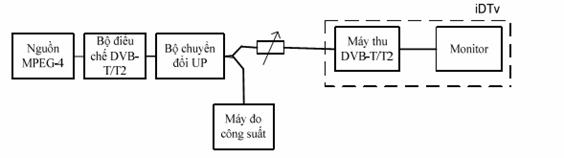

3.11.1.1. Cấu hình đo
TS được sử dụng: TS B.
3.11.1.2. Thủ tục đo
1. Thiết lập các dụng cụ đo
2. Sử dụng chế độ DVB-T theo: 8K, 64QAM, R=2/3, Δ/TU=1/8 và băng thông tín hiệu 8 MHz.
3. Đặt bộ Up-Converter đến tần số 474 MHz (Kênh 21).
4. Đo mức đầu vào đưa đến bộ suy hao.
5. Xác định sự suy giảm của bộ suy hao và các dây cáp.
6. Tính toán đầu vào thiết bị thu.
7. Thực hiện tìm kiếm kênh.
8. Tăng mức đầu vào thiết bị thu từ giá trị thấp đến giá trị cao cho đến khi hoàn thành QMP2.
9. Điền giá trị đo được vào báo cáo đo.
10. Lặp lại bài đo đối với các tần số, các chế độ và băng thông tín hiệu còn lại trong báo cáo đo.
Bảng 22. Báo cáo đo mức đầu vào thiết bị thu thỏa mãn QMP2 - DVB-T
Chú thích: Phần bôi đen là các chế độ không cần đo.
3.11.2. DVB-T2

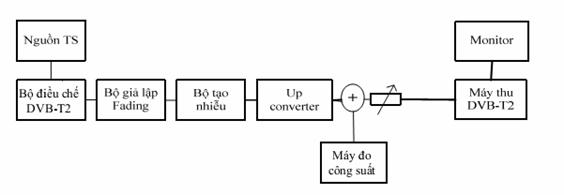

3.11.2.1. Cấu hình đo
Sử dụng Chế độ A (Single PLP) và các khác biệt đối với các thiết lập tham số theo định nghĩa trong Bảng 20.
| Pilot pattern | PP7 (8 MHz BW) |
| Giản đồ tín hiệu sau L1 | Giản đồ tín hiệu sau L1 phải có tính bền vững (khả năng chống nhiễu) tốt hơn giản đồ tín hiệu điều chế PLP |
3.11.2.2. Thủ tục đo
1. Thiết lập các dụng cụ đo.
2. Sử dụng chế độ DVB-T2 theo: 32k mở rộng, 256QAM xoay, R2/3, GI1/128.
3. Đặt bộ Up-Converter tới kênh 21.
4. Đo mức đầu vào cấp đến bộ suy hao.
5. Xác định sự suy giảm của bộ suy hao và các dây cáp.
6. Tính toán mức tính hiệu đầu vào thiết bị thu.
7. Thực hiện tìm kiếm kênh.
8. Tăng mức đầu vào thiết bị thu từ giá trị thấp đến giá trị cao cho đến khi hoàn thành QMP2.
9. Điền giá trị đo được vào báo cáo đo.
10. Lặp lại bài đo đối với các tần số, các băng tần tín hiệu và các chế độ DVB-T2 còn lại trong báo cáo đo.
Bảng 23. Báo cáo đo mức đầu tư vào thiết bị thu thỏa QMP2 - DVB - T2
Chú thích: Phần bôi đen là các chế độ không cần đo.
3.12. Mức tín hiệu tối thiểu đầu vào thiết bị thu trên kênh vọng 0 dB
3.12.1. DVB-T

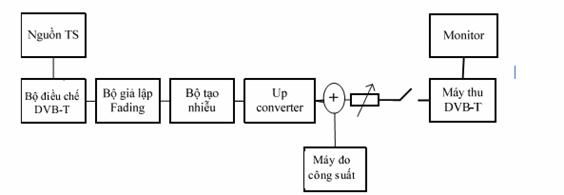

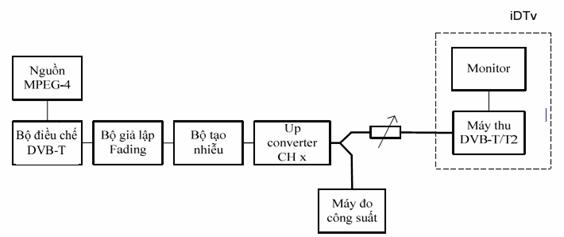

3.12.1.1. Cấu hình đo
TS được sử dụng: TS B.
3.12.1.2. Thủ tục đo
Kiểm tra trạng thái đồng bộ SFN.
1. Thiết lập các dụng cụ đo
2. Sử dụng chế độ DVB-T theo: 8K, 64QAM, R=2/3, Δ/TU=1/8 và băng thông tín hiệu 8 MHz.
3. Đặt bộ Up-Converter tới tần số 666,0 MHz (Kênh 45).
4. Đặt bộ mô phỏng fading simulator về tín hiệu vọng 0 dB. (trễ1,95 µs, pha bằng 0 tại trung tâm kênh và suy giảm 0 dB đối với đường truyền thứ hai.)
5. Xác định sự suy giảm của bộ suy hao và các cáp.
6. Đo mức đầu vào cấp đến bộ suy hao.
7. Tính toán mức tín hiệu đầu vào thiết bị thu.
8. Tăng mức đầu vào thiết bị thu từ giá trị thấp đến giá trị cao cho đến khi hoàn thành QMP2.
9. Điền giá trị đo được vào báo cáo đo.
10. Kiểm tra sự tìm kiếm kênh tìm được các dịch vụ trên mức tín hiệu đầu vào tối thiểu đã đo được.
11. Lặp lại bài đo đối với phần còn lại của các chế độ DVB-T trên báo cáo đo.
(Phép đo có thể được thực hiện bằng cách thay đổi modulation/code rate trước và sau đó độ trễ tín hiệu vọng phụ thuộc vào thiết bị đo).
Bảng 24. Kết quả đo
Chú thích: Phần bôi đen là các chế độ không cần đo.
3.12.2. DVB-T2

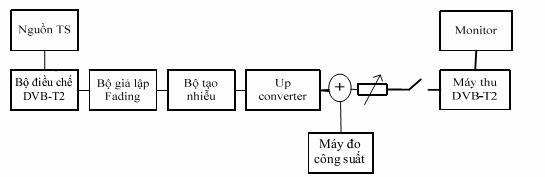

3.12.2.1. Cấu hình đo
Sử dụng các thiết lập tham số Chế độ A (Single PLP) định nghĩa ở Bảng 20. TS được sử dụng: TS P.
3.12.2.2. Thủ tục đo
Kiểm tra trạng thái đồng bộ SFN.
1. Thiết lập các dụng cụ đo
2. Sử dụng chế độ DVB-T2 theo 32K mở rộng, 256QAM, PP7, R2/3, GI1/128 và băng thông tín hiệu 8 MHz.
3. Đặt bộ Up-Converter tới tần số 666,0 MHz (Kênh 45).
4. Đặt bộ mô phỏng fading về tín hiệu vọng 0 dB (trễ 1,95 µs, pha bằng 0 tại trung tâm kênh và suy hao 0 dB đối với đường truyền thứ hai.)
5. Xác định sự suy giảm của bộ suy hao và các dây cáp.
6. Đo mức đầu vào cấp đến bộ suy hao.
7. Tính toán mức tín hiệu đầu vào thiết bị thu.
8. Tăng mắc đầu vào thiết bị thu từ giá trị thấp đến giá trị cao cho đến khi hoàn thành QMP2.
9. Điền giá trị đo được vào báo cáo đo.
10. Kiểm tra việc tìm kiếm kênh đã tìm được các dịch vụ trên mức tín hiệu đầu vào tối thiểu.
11. Lặp lại bài đo đối với phần còn lại của các chế độ DVB-T2 với băng thông tín hiệu là 8 MHz trên báo cáo đo.
Bảng 25. Các tần số và các băng thông tín hiệu cần đo
Chú thích: Phần bôi đen là các chế độ không cần đo.
3.13. Hệ số tạp âm (NF) trên kênh Gauss
3.13.1. DVB-T
Xác định các mức sóng mang tối thiểu Cmin đối với kênh Gauss đã được đo ở mục 2.4.11.
Xác định C/Nmin yêu cầu đối với kênh Gauss đã được đo ở mục 2.4.9.
Tính hệ số tạp âm NF[dB] đối với các tần số được hỗ trợ theo công thức đối với tín hiệu DVB-T 8 MHz: NF[dB] = N + 105,2dBm = Cmin - C/Nmin + 105,2 dBm
Bảng 26. Các tần số và băng thông tín hiệu bắt buộc hỗ trợ
| Tần số | 474,0 | 522,0 | 570,0 | 618,0 | 666,0 | 714,0 | 762,0 |
| Băng thông tín hiệu | 8 MHz | ||||||
| Chế độ | NF | ||||||
| 8k 64QAM R2/3 |
|
|
|
|
|
|
|
| 8k 64QAM R3/4 |
|
|
|
|
|
|
|
| Tần số | 178,0 | 226,0 |
| Băng thông tín hiệu | 8 MHz | |
| Chế độ đo | NF | |
| 8k 64QAM R2/3 |
|
|
| 8k 64QAM R3/4 |
|
|
3.13.2. DVB-T2
Xác định các mức sóng mang tối thiểu Cmin đối với kênh Gauss đã được đo ở mục 2.4.11.
Xác định C/Nmin yêu cầu đối với kênh Gauss đã được đo ở mục 2.4.9.
Tính hệ số tạp âm NF[dB] đối với các tần số được hỗ trợ theo công thức đối với tín hiệu DVB-T2 8 MHz mở rộng: NF[dB] = N + 105,1dBm = Cmin - C/Nmin + 105,1dBm
Đối với tín hiệu DVB-T2 8 MHz thông thường: NF[dB] = N + 105,2dBm = Cmin - C/Nmin + 105,2dBm.
Bảng 27.18 Các tần số và các băng thông tín hiệu bắt buộc hỗ trợ
| Frequency | 178,0 | 226,0 | 474,0 | 522,0 | 570,0 | 618,0 | 666,0 | 714,0 | 762,0 | ||
| FFT | 32k tiêu chuẩn | 32k mở rộng | |||||||||
| Băng thông tín hiệu | 8 MHz | ||||||||||
| Chế độ đo | NF | ||||||||||
| 256 QAM R2/3 |
|
|
|
|
|
|
|
|
| ||
| 256 QAM R3/5 | -- | -- |
|
|
|
|
|
|
| ||
3.14. Mức tín hiệu đầu vào tối đa
3.14.1. Cấu hình đo
TS được sử dụng: TS B (DVB-T), TS P (DVB-T2)
3.14.2. Thủ tục đo
1. Thiết lập thiết bị đo.
2. Kiểm tra bộ suy hao (ATT).
3. Sử dụng chế độ 8K, 64-QAM, R=2/3, Δ/Tu=1/4 đối với DVB-T và 32K, 256-QAM, R=4/5, Δ/Tu=1/8 đối với DVB-T2.
4. Đặt bộ UP converter về kênh 45.
5. Kiểm tra bộ suy hao và cáp nối.
6. Bật thiết bị thu.
7. Kiểm tra khả năng giải mã video.
8. Xác định quan hệ giữa mức đầu vào thiết bị thu và giá trị bộ suy hao.
9. Sử dụng bộ suy hao để thiết lập mức đầu vào thiết bị thu bằng -25 dBm.
10. Kiểm tra khả năng đáp ứng QEF bằng thủ tục QMP1.
11. Điền kết quả đo vào bảng Bảng 28.
12. Lặp lại phép đo với các chế độ khác trong Bảng 28.
Bảng 28.19 Các chế độ đo kiểm tra mức tín hiệu đầu vào tối đa
| Chế độ | Mức tín hiệu đầu vào (dBm) | Đánh giá kết quả |
| 8K, 64-QAM, R=2/3, Δ/Tu=1/8 | -25 |
|
| 8K, 64-QAM, R=2/3, Δ/Tu=1/4 | -25 |
|
| 8K, 64-QAM, R=3/4, Δ/Tu=1/4 | -25 |
|
| 8K, 64-QAM, R=3/4, Δ/Tu=1/8 | -25 |
|
| 32K ext, 256-QAM, R=3/4, Δ/Tu=1/4 | -25 |
|
| 32K ext, 256-QAM, R=4/5, Δ/Tu=1/8 | -25 |
|
| 32K ext, 256-QAM rotated, PP7, R=3/4, Δ/Tu=1/128 | -25 |
|
3.15. Khả năng chống nhiễu đối với các tín hiệu tương tự trong các kênh khác

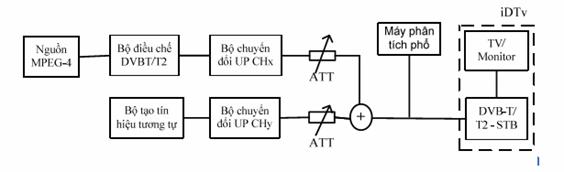

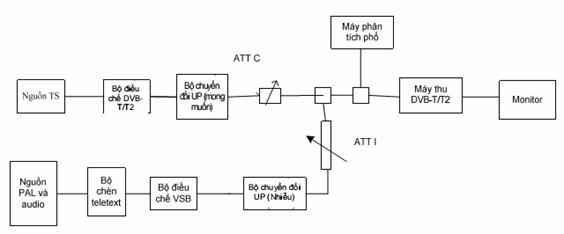

3.15.1. Cấu hình đo
Luồng truyền tải: TS C (DVB-T), TS P (DVB-T2).
3.15.2. Thủ tục đo
1. Thiết lập các dụng cụ đo
2. Sử dụng tín hiệu PAL có: Colour bar 75%
3. Điều chế sóng mang âm thanh FM với âm tần 1kHz và độ lệch tần số điều chế là 50 kHz.
4. Kiểm tra các mức tín hiệu của tín hiệu DVB-T và tín hiệu tương tự có đúng không bằng máy phân tích phổ spectrum analyser.
5.20 Điều chỉnh mức của sóng mang FM đến mức -13 dB so với sóng mang hình
6.21 (Được bãi bỏ)
7. Sử dụng chế độ DVB-T theo: {8K, 64-QAM, R=2/3, Δ/TU=1/8} và băng thông tín hiệu 8 MHz.
8. Đặt bộ Up-converter (mong muốn) đối với sóng mang DVB-T tới tần số 666,0 MHz (Kênh45)
9. Đặt bộ Up-converter (nhiễu) đối với sóng mang TV tương tự tới kênh 46 (674 MHz)
10. Đặt mức đầu vào thiết bị thu đối với tín hiệu TV tương tự về mức -25 dBm nhờ sử dụng "ATT I"
11. Giảm mức tín hiệu DVB-T nhờ dùng "ATT C" tới một mức tín hiệu để QMP2 hoàn thành.
12. Điền mức tín hiệu đo được khác biệt giữa các tín hiệu DVB-T và tín hiệu TV tương tự theo dB vào báo cáo đo.
13. Lặp lại bài đo đối với TV tương tự trên tần số 658,0 MHz (Kênh 44).
14. Lặp lại bài đo đối với TV tương tự trên các tần số 650,0 MHz (Kênh 43), 682,0 MHz (Kênh 47) và 738,0 MHz.
15. Lặp lại bài đo đối với các chế độ {8K, 64-QAM, R=2/3, Δ/TU=1/4}, {8K, 64-QAM, R=3/4, Δ/TU=1/4} đối với DVB-T và chế độ {32k, 256-QAM, R=4/5, Δ/Tu=1/8} đối với DVB-T2.
Bảng 29. Kết quả đo
| Tần số [MHz] | 650,0 | 658,0 | 674,0 | 682,0 | 738,0 |
| 8K, 64-QAM, R=2/3, Δ/TU=1/8 |
|
|
|
|
|
| 8K, 64-QAM, R=2/3, Δ/TU=1/4 |
|
|
|
|
|
| 8K, 64-QAM, R=3/4, Δ/TU=1/4 |
|
|
|
|
|
| 32k, 256-QAM, R=4/5, Δ/TU=1/8 |
|
|
|
|
|
3.16. Khả năng chống nhiễu đối với các tín hiệu số trên các kênh khác
3.16.1. DVB-T

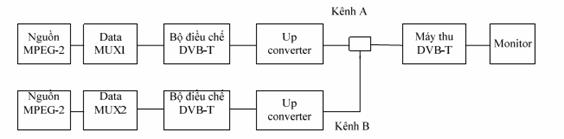

3.16.1.1. Cấu hình đo
TS được sử dụng: TS B, TS C.
Kiểm tra để đảm bảo tín hiệu TV số trên các kênh lân cận hoặc các kênh khác không gây ra phát xạ ngoài băng khi thu tín hiệu TV số mong muốn.
3.16.1.2. Thủ tục đo
1. Thiết lập các dụng cụ đo
2. Sử dụng chế độ DVB-T theo: {8K, 64-QAM, R=2/3, Δ/TU=1/8} và băng thông tín hiệu 8 MHz.
3. Đặt bộ Up-converter thuộc kênh A tới tần số 666,0 MHz (Kênh 45).
4. Đặt bộ Up-converter thuộc kênh B tới tần số 674,0 MHz (Kênh 46).
5. Đặt mức đầu vào thiết bị thu đối với tín hiệu DVB-T trong kênh B tới -30 dBm.
6. Giảm mức tín hiệu DVB-T trong kênh A về mức mà QMP2 vẫn được hoàn thành.
7. Điền mức tín hiệu đo được khác biệt giữa các tín hiệu kênh A và kênh B theo dB vào báo cáo đo.
8. Lặp lại bài đo khi bộ Up-converter kênh B được đặt đến các tần số 658,0 MHz (Kênh 44), 650,0 MHz (Kênh 43), 682,0 MHz (Kênh 47).
9. Lặp lại bài đo theo thủ tục ở trên đối với kênh ảnh. Đặt mức đầu vào thiết bị thu đối với tín hiệu DVB-T trong kênh B tới mức -30 dBm.
10. Lặp lại bài đo đối với các chế độ DVB-T: {8K, 64-QAM, R=2/3, Δ/TU=1/4} và {8K, 64-QAM, R=3/4, Δ/TU=1/4} dùng băng thông tín hiệu 8 MHz.
Bảng 30. Các tần số UHF Band IV/V và băng thông tín hiệu DVB-T bắt buộc hỗ trợ
|
| Băng thông tín hiệu 8 MHz | ||||
| Tần số trung tâm nhiễu [MHz] | 650,0 | 658,0 | 674,0 | 682,0 | 738,0 |
| 8K, 64-QAM, R=2/3, Δ/T =1/8 |
|
|
|
|
|
| 8K, 64-QAM, R=2/3, Δ/TU=1/4 |
|
|
|
|
|
| 8K, 64-QAM, R=3/4, Δ/TU=1/4 |
|
|
|
|
|
3.16.2. DVB-T2

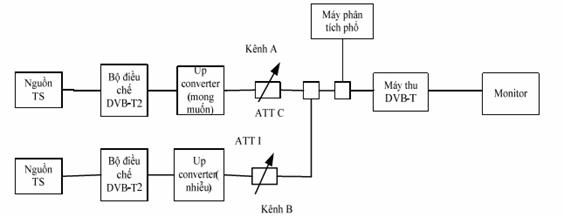

3.16.2.1. Cấu hình đo
Kiểm tra để đảm bảo tín hiệu TV số trên các kênh lân cận hoặc các kênh khác
không gây ra phát xạ ngoài băng khi thu tín hiệu TV số mong muốn.
Sử dụng các thiết lập tham số Chế độ A (Single PLP) đã định nghĩa trong Bảng 20.
3.16.2.2. Thủ tục đo
1. Thiêt lập các dụng cụ đo
2. Sử dụng chế độ DVB-T2 theo: {32K mở rộng, 256-QAM xoay, PP4, R=3/4, Δ/Tu=1/16} và băng thông tín hiệu 8 MHz.
3. Đặt bộ Up-converter kênh A đến tần số 666,0 MHz (Kênh 45).
4. Đặt Up-converter kênh B đến tần số 674,0 MHz (Kênh 46).
5. Đặt mức đầu vào thiết bị thu đối với tín hiệu DVB-T2 trên kênh B là -20 dBm.
6. Giảm mức tín hiệu DVB-T2 trong kênh A đến mức QMP 2 được hoàn thành.
7. Điền mức tín hiệu đo được khác biệt giữa các tín hiệu kênh A và kênh B theo dB vào báo cáo đo.
8. Lặp lại bài đo khi bộ Up-converter kênh B được đặt đến các tần số 658,0 MHz (Kênh 44), 650,0 MHz (Kênh 43), 682,0 MHz (Kênh 47).
9. Lặp lại bài đo theo thủ tục trên đối với kênh ảnh. Đặt mức đầu vào thiết bị thu đối với tín hiệu DVB-T2 trong kênh B là -20 dBm.
10. Đặt bộ Up-converter kênh A tới 786,0 MHz (Kênh 60).
11. Đặt bộ Up-converter kênh B tới 794,0 MHz (Kênh 61).
12. Đặt mức đầu vào đối với tín hiệu DVB-T2 trong kênh B là -20 dBm.
13. Giảm mức tín hiệu DVB-T2 trong kênh A về mức tính hiệu khi QMP 2 được hoàn thành.
14. Điền mức tín hiệu đo được khác biệt giữa các tín hiệu kênh A và kênh B theo dB vào báo cáo đo.
15. Lặp lại bài đo khi bộ Up-converter kênh B được đặt tới các tần số 770,0 MHz (Kênh 58), 778,0 MHz (Kênh 59), 802,0 MHz (Kênh 62).
16. Lặp lại bài đo theo thủ tục trên đối với kênh ảnh. Đặt mức đầu vào thiết bị thu đối với tín hiệu DVB-T2 ở kênh B là -20 dBm.
17.
Bảng 31. Các tần số thuộc UHF Band IV/V và băng thông tín hiệu bắt buộc hỗ trợ
|
| Băng thông tín hiệu 8 MHz | ||||
| Interferer centre frequency [MHz] | 650,0 | 658,0 | 674,0 | 682,0 | 738,0 |
| 32K mở rộng, 256-QAM xoay, PP4, R = 2/3, Δ/TU = 1/16 |
|
|
|
|
|
Bảng 32. Các tần số thuộc UHF Band IV/V và băng thông tín hiệu bắt buộc hỗ trợ
|
| Băng thông tín hiệu 8 MHz | ||||
| Tần số trung tâm nhiễu [MHz] | 770,0 | 778,0 | 794,0 | 802,0 | 810,0 |
| 32K mở rộng, 256-QAM xoay, PP4, R = 2/3, Δ/TU = 1/16 |
|
|
|
|
|
3.17. Khả năng chống nhiễu đồng kênh từ các tín hiệu TV tương tự
3.17.1. DVB-T

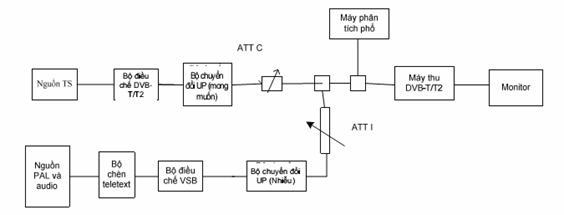

3.17.1.1. Cấu hình đo
Độ lệch tần số giữa sóng mang DVB-T và sóng mang TV tương tự là 0Hz.
Nguồn DVB-T và nguồn TV tương tự phải được kết nối với cùng tín hiệu tham chiếu (10 MHz).
TS được sử dung: TS B.
3.17.1.2. Thủ tục đo
1. Thiết lập các dụng cụ đo.
2. Đặt bộ Up-converter đối với DVB-T tới tần số 666,0 MHz (Kênh 45).
3. Đặt bộ Up-converter đối với sóng mang video tương ứng của TV tương tự tới tần số 663,25 MHz (Kênh 45).
4. Sử dụng tín hiệu PAL: Colour bar 75%.
5. Điều chế sóng mang âm thanh FM có âm tần 1kHz với độ lệch tần số điều chế là 50 kHz.
6.22 Điều chỉnh mức của sóng mang FM đến mức -13 dB so với sóng mang hình.
7. Sử dụng chế độ của bộ điều chế DVB-T theo: {8K, 64-QAM, R=2/3, Δ/Tu =1/8} và băng thông tín hiệu of 8 MHz.
8. Xác định mức C/I dùng trong các bộ suy hao "ATT C" và "ATT I".
9. Đo các mức của tín hiệu DVB-T và tín hiệu tương tự (Ví dụ: bằng máy phân tích phổ hoặc máy đo phù hợp).
10. Đặt mức đầu vào thiết bị thu tới -60 dBm đối với tín hiệu DVB-T.
11. Tăng C/I từ giá trị thấp đến giá trị cao cho đến khi QMP2 được hoàn thành theo “60 s error free video” .
12. Điền C/I vào báo cáo đo.
13. Lặp lại bài đo đối với chế độ: {8K, 64-QAM, R=3/4, Δ/TU=1/4}.
Bảng 33. Kết quả đo
| Chế độ | C/I [dB] (thu đáp ứng QEF) |
| 8K, 64-QAM, R=2/3, Δ/TU=1/8 8K, 64-QAM, R=3/4, Δ/TU=1/4 |
|
3.17.2. DVB-T2
3.17.2.1. Cấu hình đo
Độ lệch tần số giữa sóng mang DVB-T và sóng mang TV tương tự là 0Hz.
Nguồn DVB-T và nguồn TV tương tự phải được kết nối với cùng tín hiệu tham chiếu (10 MHz).
Sử dụng các thiết lập tham số Chế độ A (Single PLP) định nghĩa trong Bảng 20.
3.17.2.2. Thủ tục đo
1. Thiết lập các dụng cụ đo.
2. Đặt bộ Up-converter đối với DVB-T2 tới tần số 666,0 MHz (Kênh 45).
3. Đặt bộ Up-converter đối với sóng mang video tương ứng của TV tương tự tới tần số 663,25 MHz (Kênh 45).
4. Sử dụng tín hiệu PAL: Colour bar 75%.
5. Điều chế sóng mang âm thanh FM có âm tần 1kHz với độ lệch tần số điều chế là 50 kHz.
6.23 Điều chỉnh mức của sóng mang FM đến mức -13 dB so với sóng mang hình.
7. Sử dụng chế độ của bộ điều chế DVB-T2 theo: {32K mở rộng, PP2, 256-QAM xoay, R=3/4, Δ/TU =1/8} và băng thông tín hiệu of 8 MHz.
8. Xác định mức C/I dùng trong các bộ suy hao "ATT C" và "ATT I".
9. Đo các mức của tín hiệu DVB-T2 và tín hiệu tương tự (Ví dụ: bằng máy phân tích phổ hoặc máy đo phù hợp).
10. Đặt mức đầu vào thiết bị thu tới -50 dBm đối với tín hiệu DVB-T2.
11. Tăng C/I từ giá trị thấp đến giá trị cao cho đến khi QMP2 được hoàn thành theo “30 s error free video” .
12. Điền C/I vào báo cáo đo.
13. Lặp lại bài đo đối với chế độ DVB-T2: {32K mở rộng, PP4, 256-QAM xoay, R=2/3, Δ/TU =1/16} với băng thông tín hiệu of 8 MHz.
14. Lặp lại bài đo đối với chế độ DVB-T2: {32K mở rộng, PP4, 256-QAM xoay, R=3/5, Δ/TU =19/256} với băng thông tín hiệu of 8 MHz
Bảng 34. Kết quả đo
| Chế độ DVB-T2 | C/I [dB] |
| 32K mở rộng, PP2, 256-QAM xoay, R=3/4, Δ/TU =1/8 |
|
| 32K mở rộng, PP4, 256-QAM xoay, R=2/3, Δ/TU =1/16 |
|
| 32K mở rộng, PP4, 256-QAM xoay, R=3/5, Δ/TU =19/256 |
|
3.18. Yêu cầu C/(N+I) khi có nhiễu trong khoảng bảo vệ trong mạng SFN
3.18.1. DVB-T
3.18.1.1. Cấu hình đo

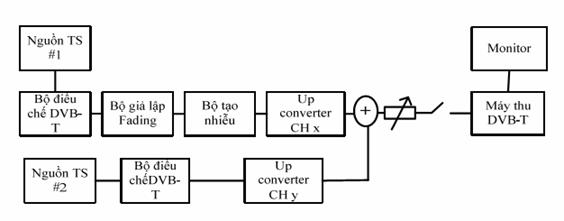

3.18.1.2. Thủ tục đo
Kiểm tra trạng thái đồng bộ SFN.
1. Thiết lập các dụng cụ đo.
2. Sử dụng chế độ DVB-T theo: {8K, 64-QAM, R=3/4, Δ/TU=1/4} và băng thông tín hiệu 8 MHz.
3. Đặt Up-converter đến tần số 666 MHz (Kênh 45).
4. Mở công tắc switch.
5. Đặt mức đầu vào thiết bị thu là -50 dBm đối với tín hiệu mong muốn.
6. Đặt khác biệt trễ liên quan tới bộ giả lập kênh là 1,95 µs đối với tín hiệu vọng.
7. Đặt mức suy giảm liên quan tới channel simulator là 0 dB đối với tín hiệu vọng.
8. Đặt C/N tới tỷ số mà thiết bị thu có trạng khóa và việc thu không thể thực hiện được.
9. Đóng công tắc switch.
10. Tăng giá trị C/N cho đến khi hoàn thành QMP2.
11. Điền giá trị C/N theo dB vào báo cáo đo.
12. Đo phần còn lại của các giá trị C/N yêu cầu đối với tín hiệu vọng 0 dB âm và dương. Điền các kết quả vào báo cáo đo. Trong khi thay đổi trễ, tín hiệu RF đầu vào phải được ngắt kết nối.
13. Đo phần còn lại của các tổ hợp (không bị đánh dấu xám) của các trễ liên quan và các mức suy giảm liên quan. Trễ của tín hiệu vọng được bảo toàn không đổi khi thực hiện sự suy giảm từ 21dB về 1dB. Tìm giá trị C/N yêu cầu khi việc thu được hoàn thành theo QMP2. Trong khi thay đổi trễ và mức suy giảm, tín hiệu RF đầu vào phải bị ngắt kết nối.
14. Tiếp tục đo từ bước 4 bằng cách lặp lại bài đo với chế độ DVB-T: {8K, 64-QAM, R=2/3, Δ/TU =1/8} và băng thông tín hiệu 8 MHz.
15. Tiếp tục đo từ bước 4 bằng cách lặp lại bài đo với chế độ DVB-T: {8K, 64- QAM, R=2/3, Δ/TU =1/4} và băng thông tín hiệu 8 MHz.
Bảng 35. Kết quả đo
| 8k 64QAM R=3/4 Δ/TU=1/4, 8 MHz |
| |||||||||||
| dB/us | 1,95 | 10 | 28 | 56 | 90 | 112,1 | 130 | 150 | 170 | 190 | 212 | 220 |
| 0 |
|
|
|
|
|
|
|
|
|
|
|
|
| 1 |
|
|
|
|
|
|
|
|
|
|
|
|
| 2 |
|
|
|
|
|
|
|
|
|
|
|
|
| 3 |
|
|
|
|
|
|
|
|
|
|
|
|
| 4 |
|
|
|
|
|
|
|
|
|
|
|
|
| 5 |
|
|
|
|
|
|
|
|
|
|
|
|
| 6 |
|
|
|
|
|
|
|
|
|
|
|
|
| 7 |
|
|
|
|
|
|
|
|
|
|
|
|
| 8 |
|
|
|
|
|
|
|
|
|
|
|
|
| 9 |
|
|
|
|
|
|
|
|
|
|
|
|
| 10 |
|
|
|
|
|
|
|
|
|
|
|
|
| 11 |
|
|
|
|
|
|
|
|
|
|
|
|
| 12 |
|
|
|
|
|
|
|
|
|
|
|
|
| 13 |
|
|
|
|
|
|
|
|
|
|
|
|
| 14 |
|
|
|
|
|
|
|
|
|
|
|
|
| 15 |
|
|
|
|
|
|
|
|
|
|
|
|
| 16 |
|
|
|
|
|
|
|
|
|
|
|
|
| 17 |
|
|
|
|
|
|
|
|
|
|
|
|
| 18 |
|
|
|
|
|
|
|
|
|
|
|
|
| 19 |
|
|
|
|
|
|
|
|
|
|
|
|
| 20 |
|
|
|
|
|
|
|
|
|
|
|
|
| 21 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| dB/us | -1,95 | -10 | -28 | -56 | -90 | -112,1 | -130 | -150 | -170 | -190 | -212 | -220 |
| 0 |
|
|
|
|
|
|
|
|
|
|
|
|
| 1 |
|
|
|
|
|
|
|
|
|
|
|
|
| 2 |
|
|
|
|
|
|
|
|
|
|
|
|
| 3 |
|
|
|
|
|
|
|
|
|
|
|
|
| 4 |
|
|
|
|
|
|
|
|
|
|
|
|
| 5 |
|
|
|
|
|
|
|
|
|
|
|
|
| 6 |
|
|
|
|
|
|
|
|
|
|
|
|
| 7 |
|
|
|
|
|
|
|
|
|
|
|
|
| 8 |
|
|
|
|
|
|
|
|
|
|
|
|
| 9 |
|
|
|
|
|
|
|
|
|
|
|
|
| 10 |
|
|
|
|
|
|
|
|
|
|
|
|
| 11 |
|
|
|
|
|
|
|
|
|
|
|
|
| 12 |
|
|
|
|
|
|
|
|
|
|
|
|
| 13 |
|
|
|
|
|
|
|
|
|
|
|
|
| 14 |
|
|
|
|
|
|
|
|
|
|
|
|
| 15 |
|
|
|
|
|
|
|
|
|
|
|
|
| 16 |
|
|
|
|
|
|
|
|
|
|
|
|
| 17 |
|
|
|
|
|
|
|
|
|
|
|
|
| 18 |
|
|
|
|
|
|
|
|
|
|
|
|
| 19 |
|
|
|
|
|
|
|
|
|
|
|
|
| 20 |
|
|
|
|
|
|
|
|
|
|
|
|
| 21 |
|
|
|
|
|
|
|
|
|
|
|
|
| 8k 64QAM R=2/3 Δ/TU=1/8, 8 MHz |
| ||||||||||
| dB/us | 1,95 | 10 | 20 | 28 | 56 | 70 | 80 | 90 | 105 | 110 | |
| 0 |
|
|
|
|
|
|
|
|
|
| |
| 1 |
|
|
|
|
|
|
|
|
|
| |
| 2 |
|
|
|
|
|
|
|
|
|
| |
| 3 |
|
|
|
|
|
|
|
|
|
| |
| 4 |
|
|
|
|
|
|
|
|
|
| |
| 5 |
|
|
|
|
|
|
|
|
|
| |
| 6 |
|
|
|
|
|
|
|
|
|
| |
| 7 |
|
|
|
|
|
|
|
|
|
| |
| 8 |
|
|
|
|
|
|
|
|
|
| |
| 9 |
|
|
|
|
|
|
|
|
|
| |
| 10 |
|
|
|
|
|
|
|
|
|
| |
| 11 |
|
|
|
|
|
|
|
|
|
| |
| 12 |
|
|
|
|
|
|
|
|
|
| |
| 13 |
|
|
|
|
|
|
|
|
|
| |
| 14 |
|
|
|
|
|
|
|
|
|
| |
| 15 |
|
|
|
|
|
|
|
|
|
| |
| 16 |
|
|
|
|
|
|
|
|
|
| |
| 17 |
|
|
|
|
|
|
|
|
|
| |
| 18 |
|
|
|
|
|
|
|
|
|
| |
| 19 |
|
|
|
|
|
|
|
|
|
| |
| 20 |
|
|
|
|
|
|
|
|
|
| |
| 21 |
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
| |
| dB/us | -1,95 | -10 | -20 | -28 | -56 | -70 | -80 | -90 | -105 | -110 | |
| 0 |
|
|
|
|
|
|
|
|
|
| |
| 1 |
|
|
|
|
|
|
|
|
|
| |
| 2 |
|
|
|
|
|
|
|
|
|
| |
| 3 |
|
|
|
|
|
|
|
|
|
| |
| 4 |
|
|
|
|
|
|
|
|
|
| |
| 5 |
|
|
|
|
|
|
|
|
|
| |
| 6 |
|
|
|
|
|
|
|
|
|
| |
| 7 |
|
|
|
|
|
|
|
|
|
| |
| 8 |
|
|
|
|
|
|
|
|
|
| |
| 9 |
|
|
|
|
|
|
|
|
|
| |
| 10 |
|
|
|
|
|
|
|
|
|
| |
| 11 |
|
|
|
|
|
|
|
|
|
| |
| 12 |
|
|
|
|
|
|
|
|
|
| |
| 13 |
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
| |
| 14 |
|
|
|
|
|
|
|
|
|
| |
| 15 |
|
|
|
|
|
|
|
|
|
| |
| 16 |
|
|
|
|
|
|
|
|
|
| |
| 17 |
|
|
|
|
|
|
|
|
|
| |
| 18 |
|
|
|
|
|
|
|
|
|
| |
| 19 |
|
|
|
|
|
|
|
|
|
| |
| 20 |
|
|
|
|
|
|
|
|
|
| |
| 21 |
|
|
|
|
|
|
|
|
|
| |
| 8k 64QAM R=2/3 Δ/TU=1/4, 8 MHz |
| |||||||||||
| dB/us | 1,95 | 10 | 28 | 56 | 90 | 112,1 | 130 | 150 | 170 | 190 | 212 | 220 |
| 0 |
|
|
|
|
|
|
|
|
|
|
|
|
| 1 |
|
|
|
|
|
|
|
|
|
|
|
|
| 2 |
|
|
|
|
|
|
|
|
|
|
|
|
| 3 |
|
|
|
|
|
|
|
|
|
|
|
|
| 4 |
|
|
|
|
|
|
|
|
|
|
|
|
| 5 |
|
|
|
|
|
|
|
|
|
|
|
|
| 6 |
|
|
|
|
|
|
|
|
|
|
|
|
| 7 |
|
|
|
|
|
|
|
|
|
|
|
|
| 8 |
|
|
|
|
|
|
|
|
|
|
|
|
| 9 |
|
|
|
|
|
|
|
|
|
|
|
|
| 10 |
|
|
|
|
|
|
|
|
|
|
|
|
| 11 |
|
|
|
|
|
|
|
|
|
|
|
|
| 12 |
|
|
|
|
|
|
|
|
|
|
|
|
| 13 |
|
|
|
|
|
|
|
|
|
|
|
|
| 14 |
|
|
|
|
|
|
|
|
|
|
|
|
| 15 |
|
|
|
|
|
|
|
|
|
|
|
|
| 16 |
|
|
|
|
|
|
|
|
|
|
|
|
| 17 |
|
|
|
|
|
|
|
|
|
|
|
|
| 18 |
|
|
|
|
|
|
|
|
|
|
|
|
| 19 |
|
|
|
|
|
|
|
|
|
|
|
|
| 20 |
|
|
|
|
|
|
|
|
|
|
|
|
| 21 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| dB/us | -1,95 | -10 | -28 | -56 | -90 | -112,1 | -130 | -150 | -170 | -190 | -212 | -220 |
| 0 |
|
|
|
|
|
|
|
|
|
|
|
|
| 1 |
|
|
|
|
|
|
|
|
|
|
|
|
| 2 |
|
|
|
|
|
|
|
|
|
|
|
|
| 3 |
|
|
|
|
|
|
|
|
|
|
|
|
| 4 |
|
|
|
|
|
|
|
|
|
|
|
|
| 5 |
|
|
|
|
|
|
|
|
|
|
|
|
| 6 |
|
|
|
|
|
|
|
|
|
|
|
|
| 7 |
|
|
|
|
|
|
|
|
|
|
|
|
| 8 |
|
|
|
|
|
|
|
|
|
|
|
|
| 9 |
|
|
|
|
|
|
|
|
|
|
|
|
| 10 |
|
|
|
|
|
|
|
|
|
|
|
|
| 11 |
|
|
|
|
|
|
|
|
|
|
|
|
| 12 |
|
|
|
|
|
|
|
|
|
|
|
|
| 13 |
|
|
|
|
|
|
|
|
|
|
|
|
| 14 |
|
|
|
|
|
|
|
|
|
|
|
|
| 15 |
|
|
|
|
|
|
|
|
|
|
|
|
| 16 |
|
|
|
|
|
|
|
|
|
|
|
|
| 17 |
|
|
|
|
|
|
|
|
|
|
|
|
| 18 |
|
|
|
|
|
|
|
|
|
|
|
|
| 19 |
|
|
|
|
|
|
|
|
|
|
|
|
| 20 |
|
|
|
|
|
|
|
|
|
|
|
|
| 21 |
|
|
|
|
|
|
|
|
|
|
|
|
Chú thích: Phần bôi đen là các chế độ không cần đo.
3.18.2. DVB-T2

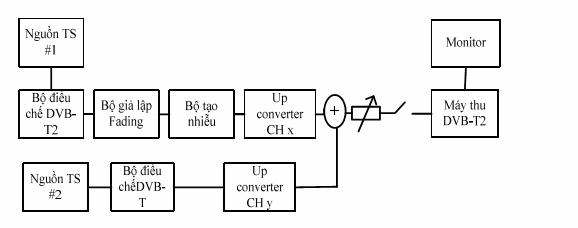

3.18.2.1. Cấu hình đo
Các tham số DVB-T2 thông thường trong bài đo này:
| Xoay giản đồ tín hiệu | Có |
| PAPR | TR-PAPR |
| SISO/MISO | SISO |
| Kích thước khung FEC | 64800 |
| Chế độ đầu vào | Chế độ A |
| TFS | Không |
| Chế độ hoạt động | HEM (high efficiency mode) |
| FEF | Không sử dụng |
| Dữ liệu phụ trợ | Không sử dụng |
3.18.2.2. Thủ tục đo
Kiểm tra trạng thái đồng bộ SFN.
1. Thiết lập các dụng cụ đo.
2. Sử dụng chế độ DVB-T2 theo: {32K mở rộng, 256QAM, PP4, R=2/3, Δ/TU=1/16} và băng thông tín hiệu 8 MHz.
3. Đặt bộ Up-converter đến tần số trung tâm 666 MHz (Kênh 45).
4. Mở công tắc switch.
5. Đặt mức đầu vào thiết bị thu là -50 dBm đối với tín hiệu mong muốn.
6. Đặt trễ khác biệt liên quan đến channel simulator về 1,95 us đối với tín hiệu vọng.
7. Đặt mức suy giảm liên quan đến channel simulator về 0 dB đối với tín hiệu vọng.
8. Đặt C/N tới tỷ lệ mà thiết bị thu bị khóa và sự thu nhận không thể thực hiện được.
9. Đóng công tắc switch.
10. Tăng giá trị C/N cho đến khi hoàn thành QMP2.
11. Điền giá trị C/N yêu cầu theo dB vào báo cáo đo.
12. Đo phần còn lại của các giá trị C/N yêu cầu đối với các tín hiệu vọng 0 dB âm và dương. Điền các kết quả vào báo cáo đo. Trong khi thay đổi trễ, tín hiệu RF đầu vào phải bị ngắt kết nối.
13. Đo phần còn lại của các tổ hợp (không đánh dấu xám) của các trễ liên quan và các mức suy giảm liên quan. Trễ của tín hiệu vọng được bảo toàn không đổi khi sự thay đổi của suy giảm từ 21 dB về 1 dB được thực hiện. Tìm giá trị C/N yêu cầu khi việc thu nhận hoàn thành QMP2. Trong khi thay đổi trễ và mức suy giảm, tín hiệu RF đầu vào phải được ngắt kết nối.
14. Tiếp tục đo từ bước 4 bằng cách lặp lại bài đo đối với phần còn lại của các chế độ DVB-T2 và băng thông tín hiệu 8 MHz trong báo cáo đo.
Bảng 36. Kết quả đo
| 32k mở rộng 256QAM PP4 R=2/3 Δ/TU=1/16, 8 MHz | ||||||||||||
| dB/us | 1,95 | 10 | 28 | 56 | 90 | 112,1 | 130 | 150 | 170 | 190 | 212 | 220 |
| 0 |
|
|
|
|
|
|
|
|
|
|
|
|
| 1 |
|
|
|
|
|
|
|
|
|
|
|
|
| 2 |
|
|
|
|
|
|
|
|
|
|
|
|
| 3 |
|
|
|
|
|
|
|
|
|
|
|
|
| 4 |
|
|
|
|
|
|
|
|
|
|
|
|
| 5 |
|
|
|
|
|
|
|
|
|
|
|
|
| 6 |
|
|
|
|
|
|
|
|
|
|
|
|
| 7 |
|
|
|
|
|
|
|
|
|
|
|
|
| 8 |
|
|
|
|
|
|
|
|
|
|
|
|
| 9 |
|
|
|
|
|
|
|
|
|
|
|
|
| 10 |
|
|
|
|
|
|
|
|
|
|
|
|
| 11 |
|
|
|
|
|
|
|
|
|
|
|
|
| 12 |
|
|
|
|
|
|
|
|
|
|
|
|
| 13 |
|
|
|
|
|
|
|
|
|
|
|
|
| 14 |
|
|
|
|
|
|
|
|
|
|
|
|
| 15 |
|
|
|
|
|
|
|
|
|
|
|
|
| 16 |
|
|
|
|
|
|
|
|
|
|
|
|
| 17 |
|
|
|
|
|
|
|
|
|
|
|
|
| 18 |
|
|
|
|
|
|
|
|
|
|
|
|
| 19 |
|
|
|
|
|
|
|
|
|
|
|
|
| 20 |
|
|
|
|
|
|
|
|
|
|
|
|
| 21 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| dB/us | -1,95 | -10 | -28 | -56 | -90 | -112,1 | -130 | -150 | -170 | -190 | -212 | -220 |
| 0 |
|
|
|
|
|
|
|
|
|
|
|
|
| 1 |
|
|
|
|
|
|
|
|
|
|
|
|
| 2 |
|
|
|
|
|
|
|
|
|
|
|
|
| 3 |
|
|
|
|
|
|
|
|
|
|
|
|
| 4 |
|
|
|
|
|
|
|
|
|
|
|
|
| 5 |
|
|
|
|
|
|
|
|
|
|
|
|
| 6 |
|
|
|
|
|
|
|
|
|
|
|
|
| 7 |
|
|
|
|
|
|
|
|
|
|
|
|
| 8 |
|
|
|
|
|
|
|
|
|
|
|
|
| 9 |
|
|
|
|
|
|
|
|
|
|
|
|
| 10 |
|
|
|
|
|
|
|
|
|
|
|
|
| 11 |
|
|
|
|
|
|
|
|
|
|
|
|
| 12 |
|
|
|
|
|
|
|
|
|
|
|
|
| 13 |
|
|
|
|
|
|
|
|
|
|
|
|
| 14 |
|
|
|
|
|
|
|
|
|
|
|
|
| 15 |
|
|
|
|
|
|
|
|
|
|
|
|
| 16 |
|
|
|
|
|
|
|
|
|
|
|
|
| 17 |
|
|
|
|
|
|
|
|
|
|
|
|
| 18 |
|
|
|
|
|
|
|
|
|
|
|
|
| 19 |
|
|
|
|
|
|
|
|
|
|
|
|
| 20 |
|
|
|
|
|
|
|
|
|
|
|
|
| 21 |
|
|
|
|
|
|
|
|
|
|
|
|
| 32k mở rộng 256QAM PP4 R=3/5 Δ/TU=19/256, 8 MHz | ||||||||||||
| dB/us | 1,95 | 10 | 25 | 33 | 50 | 66 | 133 | 150 | 170 | 190 | 253 | 266 |
| 0 |
|
|
|
|
|
|
|
|
|
|
|
|
| 1 |
|
|
|
|
|
|
|
|
|
|
|
|
| 2 |
|
|
|
|
|
|
|
|
|
|
|
|
| 3 |
|
|
|
|
|
|
|
|
|
|
|
|
| 4 |
|
|
|
|
|
|
|
|
|
|
|
|
| 5 |
|
|
|
|
|
|
|
|
|
|
|
|
| 6 |
|
|
|
|
|
|
|
|
|
|
|
|
| 7 |
|
|
|
|
|
|
|
|
|
|
|
|
| 8 |
|
|
|
|
|
|
|
|
|
|
|
|
| 9 |
|
|
|
|
|
|
|
|
|
|
|
|
| 10 |
|
|
|
|
|
|
|
|
|
|
|
|
| 11 |
|
|
|
|
|
|
|
|
|
|
|
|
| 12 |
|
|
|
|
|
|
|
|
|
|
|
|
| 13 |
|
|
|
|
|
|
|
|
|
|
|
|
| 14 |
|
|
|
|
|
|
|
|
|
|
|
|
| 15 |
|
|
|
|
|
|
|
|
|
|
|
|
| 16 |
|
|
|
|
|
|
|
|
|
|
|
|
| 17 |
|
|
|
|
|
|
|
|
|
|
|
|
| 18 |
|
|
|
|
|
|
|
|
|
|
|
|
| 19 |
|
|
|
|
|
|
|
|
|
|
|
|
| 20 |
|
|
|
|
|
|
|
|
|
|
|
|
| 21 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| dB/us | -1,95 | -10 | -25 | -33 | -50 | -66 | -133 | -150 | -170 | -190 | -253 | -266 |
| 0 |
|
|
|
|
|
|
|
|
|
|
|
|
| 1 |
|
|
|
|
|
|
|
|
|
|
|
|
| 2 |
|
|
|
|
|
|
|
|
|
|
|
|
| 3 |
|
|
|
|
|
|
|
|
|
|
|
|
| 4 |
|
|
|
|
|
|
|
|
|
|
|
|
| 5 |
|
|
|
|
|
|
|
|
|
|
|
|
| 6 |
|
|
|
|
|
|
|
|
|
|
|
|
| 7 |
|
|
|
|
|
|
|
|
|
|
|
|
| 8 |
|
|
|
|
|
|
|
|
|
|
|
|
| 9 |
|
|
|
|
|
|
|
|
|
|
|
|
| 10 |
|
|
|
|
|
|
|
|
|
|
|
|
| 11 |
|
|
|
|
|
|
|
|
|
|
|
|
| 12 |
|
|
|
|
|
|
|
|
|
|
|
|
| 13 |
|
|
|
|
|
|
|
|
|
|
|
|
| 14 |
|
|
|
|
|
|
|
|
|
|
|
|
| 15 |
|
|
|
|
|
|
|
|
|
|
|
|
| 16 |
|
|
|
|
|
|
|
|
|
|
|
|
| 17 |
|
|
|
|
|
|
|
|
|
|
|
|
| 18 |
|
|
|
|
|
|
|
|
|
|
|
|
| 19 |
|
|
|
|
|
|
|
|
|
|
|
|
| 20 |
|
|
|
|
|
|
|
|
|
|
|
|
| 21 |
|
|
|
|
|
|
|
|
|
|
|
|
| 32k mở rộng 256QAM PP2 R=3/4 Δ/TU=1/8, 8 MHz | ||||||||||||
| dB/us | 1,95 | 10 | 28 | 56 | 70 | 112 | 224 | 320 | 384 | 400 | 426 | 448 |
| 0 |
|
|
|
|
|
|
|
|
|
|
|
|
| 1 |
|
|
|
|
|
|
|
|
|
|
|
|
| 2 |
|
|
|
|
|
|
|
|
|
|
|
|
| 3 |
|
|
|
|
|
|
|
|
|
|
|
|
| 4 |
|
|
|
|
|
|
|
|
|
|
|
|
| 5 |
|
|
|
|
|
|
|
|
|
|
|
|
| 6 |
|
|
|
|
|
|
|
|
|
|
|
|
| 7 |
|
|
|
|
|
|
|
|
|
|
|
|
| 8 |
|
|
|
|
|
|
|
|
|
|
|
|
| 9 |
|
|
|
|
|
|
|
|
|
|
|
|
| 10 |
|
|
|
|
|
|
|
|
|
|
|
|
| 11 |
|
|
|
|
|
|
|
|
|
|
|
|
| 12 |
|
|
|
|
|
|
|
|
|
|
|
|
| 13 |
|
|
|
|
|
|
|
|
|
|
|
|
| 14 |
|
|
|
|
|
|
|
|
|
|
|
|
| 15 |
|
|
|
|
|
|
|
|
|
|
|
|
| 16 |
|
|
|
|
|
|
|
|
|
|
|
|
| 17 |
|
|
|
|
|
|
|
|
|
|
|
|
| 18 |
|
|
|
|
|
|
|
|
|
|
|
|
| 19 |
|
|
|
|
|
|
|
|
|
|
|
|
| 20 |
|
|
|
|
|
|
|
|
|
|
|
|
| 21 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| dB/us | -1,95 | -10 | -28 | -56 | -70 | -112 | -224 | -320 | -384 | -400 | -426 | -448 |
| 0 |
|
|
|
|
|
|
|
|
|
|
|
|
| 1 |
|
|
|
|
|
|
|
|
|
|
|
|
| 2 |
|
|
|
|
|
|
|
|
|
|
|
|
| 3 |
|
|
|
|
|
|
|
|
|
|
|
|
| 4 |
|
|
|
|
|
|
|
|
|
|
|
|
| 5 |
|
|
|
|
|
|
|
|
|
|
|
|
| 6 |
|
|
|
|
|
|
|
|
|
|
|
|
| 7 |
|
|
|
|
|
|
|
|
|
|
|
|
| 8 |
|
|
|
|
|
|
|
|
|
|
|
|
| 9 |
|
|
|
|
|
|
|
|
|
|
|
|
| 10 |
|
|
|
|
|
|
|
|
|
|
|
|
| 11 |
|
|
|
|
|
|
|
|
|
|
|
|
| 12 |
|
|
|
|
|
|
|
|
|
|
|
|
| 13 |
|
|
|
|
|
|
|
|
|
|
|
|
| 14 |
|
|
|
|
|
|
|
|
|
|
|
|
| 15 |
|
|
|
|
|
|
|
|
|
|
|
|
| 16 |
|
|
|
|
|
|
|
|
|
|
|
|
| 17 |
|
|
|
|
|
|
|
|
|
|
|
|
| 18 |
|
|
|
|
|
|
|
|
|
|
|
|
| 19 |
|
|
|
|
|
|
|
|
|
|
|
|
| 20 |
|
|
|
|
|
|
|
|
|
|
|
|
| 21 |
|
|
|
|
|
|
|
|
|
|
|
|
Chú thích: Phần bôi đen là các chế độ không cần đo.
3.19. Yêu cầu C/(N+I) ngoài khoảng bảo vệ trong các Single Frequency Network
3.19.1. DVB-T
3.19.1.1. Cấu hình đo
TS được sử dụng: TS B.
3.19.1.2. Thủ tục đo
Kiểm tra trạng thái đồng bộ SFN.
1. Thiết lập các dụng cụ đo.
2. Sử dụng chế độ: {8K, 64-QAM, R=3/4, Δ/TU=1/4} và băng thông tín hiệu 8 MHz.
3. Đặt Up-converter đến tần số 666 MHz (Kênh 45).
4. Mở công tắc switch.
5. Đặt mức đầu vào thiết bị thu là -50 dBm đối với tín hiệu mong muốn.
6. Đặt khác biệt trễ liên quan tới bộ giả lập kênh là 230 us đối với tín hiệu vọng.
7. Đóng công tắc switch.
8. Tăng sự suy giảm tín hiệu vọng từ giá trị thấp đến giá trị cao cho đến khi hoàn thành QMP2.
9. Điền kết quả suy giảm tín hiệu vọng theo dB vào báo cáo đo.
10. Lặp lại bài đo với phần còn lại của các tổ hợp của các trễ và mức suy giảm liên quan được định nghĩa trong báo cáo đo. Mở công tắc switch trước khi thay đổi trễ và mức suy giảm.
11. Lặp lại bài đo đối với các chế độ DVB-T: {8K, 64-QAM, R=2/3, Δ/TU =1/8} và {8K, 64-QAM, R=2/3, Δ/TU =1/4}.
Bảng 37. Kết quả đo
| Băng thông tín hiệu 8 MHz | |||||
| Chế độ DVB-T | Độ trễ tín hiệu vọng [µs] | ||||
| -260 | -230 | -200 | -150 | -120 | |
| 8k 64QAM R2/3 G1/8 |
|
|
|
|
|
| 8k 64QAM R2/3 G1/4 |
|
|
|
|
|
| 8k 64QAM R3/4 G1/4 |
|
|
|
|
|
|
| 260 | 230 | 200 | 150 | 120 |
| 8k 64QAM R2/3 G1/8 |
|
|
|
|
|
| 8k 64QAM R2/3 G1/4 |
|
|
|
|
|
| 8k 64QAM R3/4 G1/4 |
|
|
|
|
|
Chú thích: Phần bôi đen là các chế độ không cần đo.
3.19.2. DVB-T2

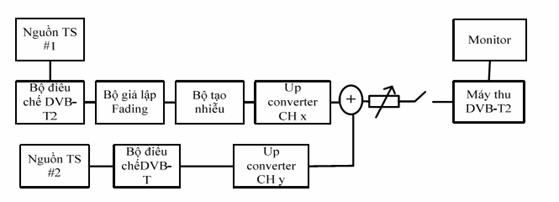

3.19.2.1. Cấu hình đo
Các tham số DVB-T2 thông thường trong bài đo này:
| Xoay giản đồ tín hiệu | Yes |
| PAPR | TR-PAPR |
| SISO/MISO | SISO |
| Kích thước khung FEC | 64800 |
| Chế độ đầu vào | Chế độ A |
| TFS | Không |
| Chế độ hoạt động | HEM (high efficiency mode) |
| FEF | Không sử dụng |
| Dữ liệu phụ trợ | Không sử dụng |
3.19.2.2. Thủ tục đo
Kiểm tra trạng thái đồng bộ SFN.
1. Thiết lập các dụng cụ đo.
2. Sử dụng chế độ DVB-T2: {32K, 256QAM, PP4, R=3/5, Δ/TU=1/16} và băng thông tín hiệu 8 MHz.
3. Đặt Up-converter đến tần số 666 MHz (Kênh 45).
4. Mở công tắc witch.
5. Đặt mức đầu vào thiết bị thu là -50 dBm đối với tín hiệu mong muốn.
6. Đặt khác biệt trễ liên quan tới channel simulator là 230 us đối với tín hiệu vọng.
7. Đóng công tắc switch.
8. Tăng sự suy giảm tín hiệu vọng từ giá trị thấp đến giá trị cao cho đến khi hoàn thành QMP2.
9. Điền kết quả suy giảm tín hiệu vọng theo dB vào báo cáo đo.
10. Lặp lại bài đo với phần còn lại của các tổ hợp của các trễ và mức suy giảm liên quan được định nghĩa trong báo cáo đo. Mở công tắc switch trước khi thay đổi trễ và mức suy giảm.
11. Lặp lại bài đo đối với phần còn lại của các chế độ DVB-T2 trong báo cáo đo đối với băng thông tín hiệu là 8 MHz.
Bảng 38.24 Kết quả đo
| Băng thông tín hiệu 8 MHz | |||||
| Chế độ DVB-T2 | Độ trễ tín hiệu vọng [µs] | ||||
| -260 | -230 | -200 | -150 | -120 | |
| 32K ext, 256-QAM, PP4, R=3/5, GI =1/16 |
|
|
|
|
|
| 32K ext, 256-QAM, PP4, R=2/3, GI =1/16 |
|
|
|
|
|
|
|
|
| |||
| Băng thông tín hiệu 8 MHz | |||||
| Chế độ DVB-T2 | Độ trễ tín hiệu vọng [µs] | ||||
| -260 | -230 | -200 | -150 | -120 | |
| 32K ext, 256-QAM, PP4, R=3/4, GI =1/16 |
|
|
|
|
|
| 32K ext, 256-QAM, PP4, R=3/5, GI =1/32 |
|
|
|
|
|
| 32K ext, 256-QAM, PP4, R=2/3, GI =1/32 |
|
|
|
|
|
| 32K ext, 256-QAM, PP4, R=3/4, GI =1/32 |
|
|
|
|
|
|
| Độ trễ tín hiệu vọng [µs] | ||||
|
| 260 | 230 | 200 | 150 | 120 |
| 32K ext, 256-QAM, PP4, R=3/5, GI =1/16 |
|
|
|
|
|
| 32K ext, 256-QAM, PP4, R=2/3, GI =1/16 |
|
|
|
|
|
| 32K ext, 256-QAM, PP4, R=3/4, GI =1/16 |
|
|
|
|
|
| 32K ext, 256-QAM, PP4, R=3/5, GI =1/32 |
|
|
|
|
|
| 32K ext, 256-QAM, PP4, R=2/3, GI =1/32 |
|
|
|
|
|
| 32K ext, 256-QAM, PP4, R=3/4, GI =1/32 |
|
|
|
|
|
Chú thích: Phần bôi đen là các chế độ không cần đo.
3.20. Yêu cầu đối với bộ giải ghép MPEG
3.20.1. Tốc độ luồng dữ liệu tối đa
3.20.1.1. Cấu hình đo
3.20.1.2. Thủ tục đo
Dữ liệu sử dụng: TS G.
1. Chuẩn bị và kết nối thiết bị đo;
2. Chọn kênh tần số 666 Mhz trên bộ chuyển đổi Up Converter và thiết lập tham số đo: FFT size 8k, 64-QAM,R=7/8, ∆/Tu=1/8 đối với DVB-T và FFT size 32k, 256-QAM, R=5/6, ∆/Tu=1/128 đối với DVB-T2;
3. Lựa chọn chương trình tương ứng dòng truyền tải có tốc độ dữ liệu cao;
4. Kiểm tra khả năng tuân thủ bằng thủ tục QMP1.
3.20.2. Hỗ trợ tốc độ bit thay đổi
3.20.2.1. Cấu hình đo
TS được sử dụng: TS E.
3.20.2.2. Thủ tục đo
1. Chuẩn bị và kết nối thiết bị đo;
2. Lựa chọn chương trình sử dụng tốc độ bit thay đổi trên menu thiết bị thu;
3. Cấu hình đo không sử dụng bộ tạo nhiễu cộng;
4. Đặt mức tín hiệu vào đầu thu bằng -60 dBm;
5. Kiểm tra hình ảnh trong 5 phút theo thủ tục QMP1.
3.21. Giải mã video
3.21.1. Đồng bộ video - audio
3.21.1.1. Cấu hình đo
TS được sử dụng: TS A.
3.21.1.2. Thủ tục đo
STB:
1. Chuẩn bị và kết nối thiết bị đo;
2. Đặt mức tín hiệu đầu vào thiết bị thu bằng -50 dBm;
3. Sử dụng TS A để đo độ trễ giữa audio - video;
4. Xác định độ trễ audio - video;
5. Xác nhận độ trễ audio - video đáp ứng yêu cầu.
iDTV:
1. Chuẩn bị và kết nối thiết bị đo;
2. Sử dụng phương pháp đánh giá chủ quan QMP1 để đánh giá độ trễ audio - video.
3.21.2. Tốc độ bit tối thiểu

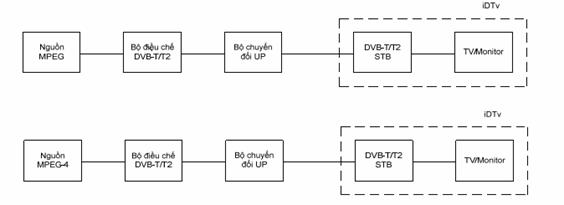

3.21.2.1. Cấu hình đo
TS được sử dụng: TS A (DVB-T), TS P (DVB-T2).
3.21.2.2. Thủ tục đo
1. Chuẩn bị và kết nối thiết bị đo;
2.25 Chọn chương trình từ dữ liệu đo có tốc độ bit 600 kbps, độ phân giải video 720 x 576 có chứa audio;
3. Kiểm tra khả năng giải mã hình ảnh.
3.21.3. Giải mã MPEG-2 SD
3.21.3.1. Cấu hình đo
TS được sử dụng: TS H.
3.21.3.2. Thủ tục đo
1. Chuẩn bị và kết nối thiết bị đo;
2. Lựa chọn chương trình truyền hình mã hóa MPEG-2;
3. Đặt mức tín hiệu đầu vào thiết bị thu bằng -50 dBm.
4. Sử dụng dữ liệu TS H và thực hiện kiểm tra bằng phương pháp QMP1 để đánh giá khả năng hiển thị các độ phân giải trong Bảng 39.
5.26 (được bãi bỏ).
Bảng 39. Giải mã SDTV MPEG-2 - phân giải
| Độ phân giải | 720 x 576 | 544 x 576 | 480 x 576 | 352 x 576 |
| Đáp ứng (C/K) |
|
|
|
|
3.21.4. Giải mã MPEG 4 SD
3.21.4.1. Cấu hình đo

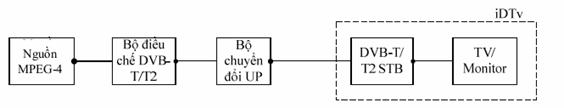

TS được sử dụng: TS B (DVB-T), TS P (DVB-T2).
3.21.4.2. Thủ tục đo
1. Chuẩn bị và kết nối thiết bị đo;
2. Lựa chọn chương trình truyền hình mã hóa MPEG-4 SD;
3. Đặt mức tín hiệu đầu vào thiết bị thu bằng -50 dBm.
4.27 Sử dụng dữ liệu TS B, TS P và thực hiện kiểm tra bằng phương pháp QMP1 để đánh giá khả năng hiển thị các độ phân giải trong Bảng 40.
5.28 (được bãi bỏ)
Bảng 40. Giải mã SDTV MPEG-2 - phân giải
| Độ phân giải | 720 x 576 | 544 x 576 | 480 x 576 | 352 x 576 |
| Đáp ứng (C/K) |
|
|
|
|
3.21.5. Giải mã MPEG-4 HD
3.21.5.1. Cấu hình đo
TS được sử dụng: TS M.
3.21.5.2. Thủ tục đo
1. Chuẩn bị và kết nối thiết bị đo;
2. Lựa chọn chương trình truyền hình mã hóa MPEG-4 HD;
3. Đặt mức tín hiệu đầu vào thiết bị thu bằng -50 dBm.
4. Sử dụng dữ liệu TS M và thực hiện kiểm tra bằng phương pháp QMP1 để đánh giá khả năng hiển thị các độ phân giải 1920 x 1080i và 1280 x 720p.
3.21.6. Chuyển đổi tín hiệu HD sang đầu ra SD
3.21.6.1. Cấu hình đo
TS được sử dụng: TS M.
3.21.6.2. Thủ tục đo
1. Chuẩn bị và kết nối thiết bị đo;
2. Lựa chọn chương trình truyền hình mã hóa MPEG-4 HD, độ phân giải 1920 x 1080i và 1280 x 720p;
4. Sử dụng dữ liệu TS M và thực hiện kiểm tra bằng phương pháp QMP1 để đánh giá khả năng hiển thị tín hiệu chuyển đổi sang SD trên màn hình.
3.22. Giải mã Audio
3.22.1. Giải mã MPEG-1 Layer II
3.22.1.1. Cấu hình đo

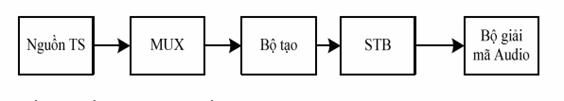

TS được sử dụng: TS D, TS I.
3.22.1.2. Thủ tục đo
1. Chuẩn bị môi trường đo kiểm và lắp đặt các thiết bị;
2. Điều chỉnh thiết bị thu dịch vụ chỉ có nội dung âm thanh được mã hóa bởi MPEG-1 Layer II;
3. Trên giao diện người dùng, thiết lập đầu ra âm thanh stereo ở MPEG-1 Layer II;
4. Kiểm tra âm thanh trên đầu ra stereo và điền vào phần kết quả.
3.22.1.3. Kết quả cần đạt
Thiết bị thu giải mã được tín hiệu âm thanh MPEG-1 Layer II.
3.22.2. Giải mã MPEG-4 HE-AAC
3.22.2.1. Cấu hình đo
Luồng truyền tải phải bao gồm các dịch vụ có:
· Thành phần âm thanh HE-AAC Level 2 ở tần số lấy mẫu 48 kHz (mono, stereo) với các luồng bit báo hiệu tương ứng.
· Thành phần âm thanh HE-AAC Level 4 ở tần số lẫy mẫu 48 kHz (mono, stereo) với các luồng bit báo hiệu tương ứng. TS được sử dụng: TS O.
3.22.2.2. Thủ tục đo
1. Thiết lập hệ thống.
2. Chạy luồng truyền tải và lựa chọn dịch vụ phù hợp.
3. Kiểm tra đầu ra HDMI có đúng định dạng luồng bit và âm thanh nghe được có chính xác.
4.29 Lựa chọn chế độ âm thanh stereo ở hệ thống danh mục chọn.
5. Kiểm tra đầu ra HDMI có đúng định dạng luồng bit và âm thanh nghe được chính xác ở cả đầu ra âm thanh số và tương tự đối với tốc độ bit và tốc độ lấy mẫu đã chọn.
6. Lựa chọn chế độ âm thanh đa kênh ở hệ thống danh mục chọn.
7. Kiểm tra đầu ra HDMI có đúng định dạng luồng bit và âm thanh nghe được chính xác ở cả đầu ra âm thanh số và tương tự đối với tốc độ bit và tốc độ lấy mẫu đã chọn.
3.22.2.3. Kết quả cần đạt
Thiết bị thu giải mã được tín hiệu âm thanh HE-AAC Level 2 và 4 ở tần số lấy mẫu 48 kHz.
3.22.3. Hỗ trợ HE-AAC trên giao diện đầu ra HDMI
3.22.3.1. Cấu hình đo
Luồng truyền tải phải bao gồm các dịch vụ có:
· Thành phần âm thanh HE-AAC Level 2 ở tần số lấy mẫu 48 kHz (mono, stereo) với các luồng bit báo hiệu tương ứng.
· Thành phần âm thanh HE-AAC Level 4 ở tần số lẫy mẫu 48 kHz (mono, stereo) với các luồng bit báo hiệu tương ứng. TS được sử dụng: TS O.
3.22.3.2. Thủ tục đo
1. Thiết lập hệ thống.
2. Kiểm tra đầu ra HDMI có đúng định dạng luồng bit và âm thanh nghe được chính xác,
3. Lựa chọn chế độ âm thanh stereo ở hệ thống danh mục chọn.
4. Kiểm tra đàu ra HDMI có đúng định dạng luồng bit và âm thanh nghe được chính xác ở cả đầu ra âm thanh số và tương tự,
5. Lựa chọn chế độ âm thanh đa kênh ở hệ thống danh mục chọn.
6. Kiểm tra đầu ra HDMI có đúng định dạng luồng bit và âm thanh nghe được chính xác ở cả đầu ra âm thanh số và tương tự.
3.22.3.3. Kết quả cần đạt
Khi thiết lập chế độ stereo ở danh mục chọn của thiết bị thu, HE-AAC Level 2 stereo được giải mã thành PCM stereo ở đầu ra HDMI.
Khi thiết lập chế độ đa kênh ở danh mục chọn của thiết bị thu, giải mã
HE-AAC Level 4 đa kênh phải được hỗ trợ tất cả các chuẩn định dạng dưới đây:
· HE-AAC nguyên gốc;
· PCM stereo downmix;
· PCM đa kênh.
3.22.4. Hỗ trợ HE-AAC trên giao diện đầu ra audio tương tự
3.22.4.1. Cấu hình đo
Luồng truyền tải phải bao gồm các dịch vụ có:
· Thành phần âm thanh HE-AAC Level 2 ở tần số lấy mẫu 48 kHz (mono, stereo)
với các luồng bit báo hiệu tương ứng.
· Thành phần âm thanh HE-AAC Level 4 ở tần số lẫy mẫu 48 kHz (mono, stereo)
với các luồng bit báo hiệu tương ứng. TS được sử dụng: TS O.
3.22.4.2. Thủ tục đo
1. Thiết lập hệ thống.
2. Lựa chọn chế độ âm thanh stereo ở hệ thống danh mục chọn.
3. Kiểm tra âm thanh ở đầu ra âm thanh tương tự nghe có chính xác không.
4. Lựa chọn chế độ âm thanh đa kênh ở hệ thống danh mục chọn.
5. Kiểm tra âm thanh ở đầu ra âm thanh tương tự nghe có chính xác không.
3.22.4.3. Kết quả cần đạt
· Khi thiết lập stereo ở danh mục chọn của thiết bị thu, giải mã HE-AAC Level 2 (stereo) phải có ở giao diện âm thanh tương tự,
· Khi thiết lập đa kênh ở danh mục chọn của thiết bị thu, giải mã HE-AAC Level 4 (đa kênh) phải có ở giao diện âm thanh tương tự.
4. Các quy định quản lý
Các thiết bị thu truyền hình số mặt đất DVB-T2 thuộc phạm vi 1.1 phải tuân thủ các quy định kỹ thuật trong Quy chuẩn này.
5.30 Trách nhiệm của tổ chức, cá nhân
Các tổ chức, cá nhân liên quan có trách nhiệm thực hiện việc quản lý chất lượng thiết bị thu trong mạng truyền hình số mặt đất DVB-T2 theo quy định và chịu sự kiểm tra của cơ quan quản lý nhà nước.
6. Tổ chức thực hiện
6.1. Cục Viễn thông và các Sở Thông tin và Truyền thông có trách nhiệm tổ chức hướng dẫn và triển khai quản lý các thiết bị thu trong mạng truyền hình số mặt đất DVB-T2 theo Quy chuẩn này.
6.2. Trong trường hợp các quy định nêu tại Quy chuẩn này có sự thay đổi, bổ sung hoặc được thay thế thì thực hiện theo quy định tại văn bản mới.
PHỤ LỤC A
(Quy định)
YÊU CẦU ĐỐI VỚI CÁC PHÉP ĐO
A.1. Phương thức đo chất lượng trong DVB-T và DVB-T2
A.1.1. Thủ tục đo chất lượng khách quan trực tiếp
Phương pháp đánh giá chủ quan trực tiếp là phương pháp được thực hiện trên dòng dữ liệu truyền tải TS (Transport Stream). Các tham số phép đo được cấu hình để đáp ứng yêu cầu tồn tại không quá 1 lỗi trong dữ liệu giải mã được trong vòng 1h, tương đương với yêu cầu độ sai lỗi bit BER của dòng dữ liệu TS tại đầu vào khối tách kênh MPEG-2 không lớn hơn 10-11.
A.1.2. Thủ tục đo lường chất lượng chủ quan gian tiếp 1 (QMP1)
QMP1 được thực hiện trong 15s. Trong khoảng thời gian này, tín hiệu video được giải mã phải không bị lỗi. Trong trường hợp có lỗi xảy ra đối với tín hiệu video được giải mã, tham số cấu hình phép đo được thay đổi sao cho khoảng thời gian giữa hai lỗi liên tiếp của tín hiệu video được giải mã không nhỏ hơn 15s.
A.1.3. Thủ tục đo lường chất lượng chủ quan hoặc khách quan gián tiếp 2
(QMP2) DVB-T
Phép đo được thực hiện bằng một trong hai cách:
· Sử dụng kết quả đo tỷ lệ lỗi BER sau bộ giải mã Viterbi do thiết bị thu thực hiện;
· Xem đoạn video được giải mã trong 60 s.
Nếu sử dụng phương pháp đo BER sau bộ giải mã Viterbi, tỷ lệ BER cần thiết để thu đáp ứng QEF là 2x10-4 Trong trường hợp tỷ lệ lỗi BER sau bộ giải mã Viterbi lớn hơn 2x10-4, tham số cấu hình phép đo được thay đổi sao cho tỷ lệ lỗi BER thu được không lớn hơn 2x10-4.
Nếu sử dụng phương pháp đánh giá chủ quan bằng cách xem video được giải mã trong 60 giây, trong khoảng thời gian này, tín hiệu video được giải mã phải không bị lỗi. Trong trường hợp có lỗi xảy ra đối với tín hiệu video được giải mã, tham số cấu hình phép đo được thay đổi sao cho khoảng thời gian giữa hai lỗi liên tiếp của tín hiệu video được giải mã không nhỏ hơn 60 s.
DVB-T2
Phép đo được thực hiện bằng một trong hai cách:
· Sử dụng kết quả đo tỷ lệ lỗi BER sau bộ giải mã LDPC do thiết bị thu thực hiện;
· Xem đoạn video được giải mã trong 30 s.
Nếu sử dụng phương pháp đo BER sau bộ giải mã LDPC, tỷ lệ BER cần thiết để thu đáp ứng QEF là 10-7.Trong trường hợp tỷ lệ lỗi BER sau bộ giải mã LDPC lớn hơn 10-7, tham số cấu hình phép đo được thay đổi sao cho tỷ lệ lỗi BER thu được không lớn hơn 10-7.
Nếu sử dụng phương pháp đánh giá chủ quan bằng cách xem video được giải mã trong 30s, trong khoảng thời gian này, tín hiệu video được giải mã phải không bị lỗi. Trong trường hợp có lỗi xảy ra đối với tín hiệu video được giải mã, tham số cấu hình phép đo được thay đổi sao cho khoảng thời gian giữa hai lỗi liên tiếp của tín hiệu video được giải mã không nhỏ hơn 30s.
A.2. Tham số cấu hình DVB-T2 sử dụng trong các phương pháp đo
Các tham số chung trong cấu hình tín hiệu DVB-T2 sử dụng trong các phép đo được liệt kê trong Bảng A.1, Bảng A.2 và Bảng A.3.
Các tham số có thể thay đổi trong cấu hình tín hiệu DVB-T2 sử dụng trong các phép đo được liệt kê trong Bảng A.4.
Trường hợp phép đo sử dụng các tham số trong cấu hình của DVB-T2 khác với các giá trị đã liệt kê, các thay đổi sẽ được trình bày cụ thể trong phép đo.
Bảng A.1. Tham số chung trong cấu hình tín hiệu DVB-T2 - Tổng quan
| Thông số | Giá trị |
| Số Subslice/khung DVB-T2 | 1 |
| Số khung/đa khung | 2 |
| Loại mã FEC L1 | 16k LDPC |
| PAPR | TR |
| PAPR: biên độ | 3,1V |
| PAPR: số vòng lặp | 10 |
| SISO/MISO | SISO |
| Kích cỡ khung FEC | 64800 |
| TFS | Không |
| FEF | Không sử dụng |
| Dữ liệu phụ trợ | Không sử dụng |
| ID của cell | *) |
| ID mạng | *) |
| ID hệ thống DVB-T2 | *) |
Chú thích: *) giá trị bất kỳ được phép.
Bảng A.2. Tham số chung trong cấu hình tín hiệu DVB-T2 - Chế độ PLP đơn
| Thông số | Giá trị |
| Số lượng PLP | 1 |
| ID của PLP | *) |
| ID nhóm | *) |
| Kiểu PLP | Data type 1 |
| Xoay giản đồ tín hiêu | Có |
| Loại mã FEC | 64k LDPC |
| Chế độ băng cơ bản | High efficiency mode (HEM) |
| ISSY | Disabled |
| Báo hiệu trong băng | Disabled |
| Xóa gói tin rỗng | Disabled |
| Kích thước bộ ghép xen thời gian | 3 |
| Khoảng cách khung bộ ghép xen thời gian (Time interleaver Frame interval) | 1 |
| Kiểu bộ ghép xen thời gian | 0 |
| Số khung DVB-T2/khung bộ ghép xen | 1 |
Chú thích: *) giá trị bất kỳ được phép.
Bảng A.3. Tham số chung trong cấu hình tín hiệu DVB-T2 - Chế độ Multi PLP
| Thông số | Giá trị | ||
| Số lượng PLP | 3 | ||
| ID PLP | 0 | 1 | 2 |
| Xoay giản đồ tín hiệu | Có | Có | Có |
| Kiểu mã FEC | 16k LDPC | 64k LDPC | 64k LDPC |
| Chế độ băng cơ bản | High efficiency mode (HEM) | High efficiency mode (HEM) | High efficiency mode (HEM) |
| ISSY | Enabled | Enabled | Enabled |
| Báo hiệu trong băng | Disabled | Disabled | Disabled |
| Xóa gói tin rỗng | Enabled | Enabled | Enabled |
| Kích thước bộ ghép xen thời gian | 3 | 3 | 3 |
| Khoảng cách khung bộ ghép xen thời gian (Time interleaver Frame interval) | 1 | 1 | 1 |
| Kiểu bộ ghép xen thời gian | 0 | 0 | 0 |
| Số khung DVB-T2/ khung bộ ghép xen | 1 | 1 | 1 |
| ID nhóm | 1 | 1 | 1 |
Bảng A.4.31 Tham số có thể biến đổi trong cấu hình tín hiệu DVB-T2
|
| Thông số | Giá trị | ||||
| FFT | 32k | 32k | 32k | 32k | 32k | |
| Băng thông | 8 MHz | 8 MHz | 8 MHz | 8 MHz | 8 MHz | |
| Chế độ băng thông sóng mang | Mở rộng | Mở rộng | Mở rộng | Mở rộng | Mở rộng | |
| Khoảng bảo vệ | 1/8 | 19/256 | 1/16 | 1/32 | 1/128 | |
| Mẫu pilot | PP2 | PP4 | PP4 | PP4 | PP7 | |
| Single PLP (chế độ A) | Lf | 22,44,60 | 20,42,62 | 42,62 | 20,42,62 | 20,42,60 (QPSK) (16QAM) (64QAM) (256QAM) |
| Điều chế L1 | 64 QAM | 64 QAM | 64 QAM | 64 QAM | 64 QAM | |
| Số khối FEC/ khung ghép xen | 67,135,185 | 63,135,200 | 135,200 | 64,135,200 | 16,34,50 (QPSK) 33,69,100 (16QAM) 49.99,150 (64QAM) 66,133,200 (256QAM) | |
| Tỷ lệ mã | 3/4 | 3/5 | 3/5, 2/3, 3/4 | 3/5,2/3,3/4 | All | |
|
| Thông số | Giá trị | ||||||
|
| Điều chế | 256 QAM | 256 QAM | 256 QAM | 256 QAM | 256 QAM | ||
| Multiple PLPs | Lf |
|
| 27 |
|
| ||
| Chế độ băng thông sóng mang |
|
| Mở rộng |
|
| |||
| Khoảng bảo vệ |
|
| 1/16 |
|
| |||
| Mẫu pilot |
|
| PP4 |
|
| |||
| Phương thức PAPR |
|
| TR-PAPR |
|
| |||
| Lf |
|
| 27 **) |
|
| |||
| Số subslice |
|
| 135 |
|
| |||
| Điều chế L1 |
|
| 64QAM |
|
| |||
| Kiểu PLP |
|
| Common | DT2 | DT2 |
|
| |
| Số khối FEC/ khung ghép xen |
|
| 35 | 57 | 57 |
|
| |
| Tỷ lệ mã |
|
| 2/3 | 2/3 | 2/3 |
|
| |
| Điều chế |
|
| 64QAM | 256QAM | 256QAM |
|
| |
| BUFS |
|
| 483328 | 1613824 | 1613824 |
|
| |
Chú thích. **) giá trị lớn nhất phụ thuộc vào thông tin cụ thể trong PLP.
A.3. C/N đối với các phương pháp đo lường chất lượng
A.3.1. DVB-T
Giá trị tối đa của yêu cầu C/N đối với QMP2 dùng trong các bài đo chỉ tiêu chất lượng thiết bị thu được liệt kê trong Bảng A.5.
Bảng A.5. Giá trị tối đa của yêu cầu C/N đối với QMP2 sau Viterbi (với tỷ lệ khoảng bảo vệ 1/4, kích thước bộ FFT bằng 8K)
| Điều chế | Tỷ lệ mã | C/N performance (dB) | |||
| Profile 1 (kênh Gauss) | Profile 2 (kênh vọng 0 dB) | ||||
| Đoạn video không lỗi 60s | Đoạn video BER 2 x 10-4(sau giải mã Viterbi) | Đoạn video không lỗi 60s | Đoạn video BER 2 x 10-4(sau giải mã Viterbi) | ||
| QPSK | 1/2 | 3,8 | 5,1 | 7,7 | 8,8 |
| PSK | 2/3 | 5,6 | 6,9 | 11,9 | 13,7 |
| QPSK | 3/4 | 6,6 | 7,9 | 14,1 | 17,4 |
| QPSK | 5/6 | 7,6 | 8,9 | - | - |
| QPSK | 7/8 | 8,4 | 9,7 | - | - |
| 16-QAM | 1/2 | 9,5 | 10,8 | 12,0 | 13,3 |
| 16-QAM | 2/3 | 11,8 | 13,1 | 16,3 | 17,9 |
| 16-QAM | 3/4 | 13,3 | 14,6 | 19,0 | 22,1 |
| 16-QAM | 5/6 | 14,3 | 15,6 | - | - |
| 16-QAM | 7/8 | 14,7 | 16,0 | - | - |
| 64-QAM | 1/2 | 15,2 | 16,5 | 17,7 | 19,0 |
| 64-QAM | 2/3 | 17,4 | 18,7 | 21,8 | 23,2 |
| 64-QAM | 3/4 |
| 20,2 | 24,8 | 27,6 |
| 64-QAM | 5/6 | 20,3 | 21,6 | - | - |
| 64-QAM | 7/8 | 21,2 | 22,5 | - | - |
A.3.2. DVB-T2
Giá trị tối đa của yêu cầu C/N đối với QMP2 dùng trong các bài đo chỉ tiêu chất lượng DVB-T2 được tính theo công thức:
C/N = (C/N)RAW + A + B + C + D, [dB] (Eq. 1)
Trong đó:
(C/N)RAW: là giá trị yêu cầu của C/N để đạt được tỷ lệ lỗi BER=10-6 sau giải mã BCH theo ETSI TS 102 831. Giá trị của (C/N)RAW được liệt kê trong Bảng A.6.
· A = 0,1dB là yêu cầu bổ sung C/N để đạt được BER=10-7 trước giải mã BCH, tương ứng với mức QEF sau giải mã BCH;
· B = hệ số nâng công suất pilot. Các giá trị của B được định nghĩa trong Bảng A.7.
· C = 2,0 dB (PP1-PP2), 1,5 dB (PP3-PP4), 1,0 dB (PP5-PP8) (tính đến ảnh hưởng do sai số ước lượng kênh thực, giải mã LDPC và các vấn đề thực tế khác).
· D = Số hạng thêm vào C/N tương ứng với mức tạp âm back-stop là -33 dBc. Số hạng này phụ thuộc tổng các số hạng ngoại trừ D. Giá trị D được xác định bằng biểu thức sau:
Trong đó:
C/N = (C/N)RAW + A + B + C ;
CN =; xdB = -33.
Bảng A.6. Các giá trị (C/N)RAW được dùng trong tính toán C/N yêu cầu đối với BER 10-6 sau giải mã BCH
| Điều chế | Tỷ lệ mã | (C/N)raw (dB) Profile 1: kênh Gauss | (C/N)raw (dB) Profile 2: kênh vọng 0 dB |
| QPSK | 1/2 | 1,0 | 2,7 |
| QPSK | 3/5 | 2,2 | 4,3 |
| QPSK | 2/3 | 3,1 | 5,9 |
| QPSK | 3/4 | 4,1 | 7,3 |
| QPSK | 4/5 | 4,7 | 8,4 |
| QPSK | 5/6 | 5,2 | 9,5 |
| 16-QAM | 1/2 | 6,2 | 8,4 |
| 16-QAM | 3/5 | 7,6 | 10,2 |
| 16-QAM | 2/3 | 8,9 | 11,8 |
| 16-QAM | 3/4 | 10,0 | 13,7 |
| 16-QAM | 4/5 | 10,8 | 15,2 |
| 16-QAM | 5/6 | 11,3 | 16,3 |
| 64-QAM | 1/2 | 10,5 | 13,4 |
| 64-QAM | 3/5 | 12,3 | 15,4 |
| 64-QAM | 2/3 | 13,6 | 17,0 |
| 64-QAM | 3/4 | 15,1 | 19,2 |
| 64-QAM | 4/5 | 16,1 | 21,0 |
| 64-QAM | 5/6 | 16,7 | 22,3 |
| 256-QAM | 1/2 | 14,4 | 17,9 |
| 256-QAM | 3/5 | 16,7 | 20,2 |
| 256-QAM | 2/3 | 18,1 | 22,0 |
| 256-QAM | 3/4 | 20,0 | 24,3 |
| 256-QAM | 4/5 | 21,3 | 26,3 |
| 256-QAM | 5/6 | 22,0 | 27,8 |
Bảng A.7. Các giá trị của B đối với hệ số nâng công suất pilot
|
| PP1 | PP2 | PP3 | PP4 | PP5 | PP6 | PP7 | PP8 |
| 1 K | 0,3 | 0,3 | 0,4 | 0,4 | 0,5 |
| 0,3 |
|
| 2 K | 0,4 | 0,3 | 0,4 | 0,4 | 0,5 |
| 0,3 |
|
| 4 K | 0,4 | 0,4 | 0,5 | 0,5 | 0,5 |
| 0,3 |
|
| 8 K | 0,4 | 0,4 | 0,5 | 0,5 | 0,5 |
| 0,4 | 0,4 |
| 8 K Ext, | 0,4 | 0,4 | 0,5 | 0,5 | 0,5 |
| 0,4 | 0,4 |
| 16 K | 0,4 | 0,4 | 0,5 | 0,5 | 0,5 | 0,5 | 0,3 | 0,4 |
| 16 K Ext, | 0,4 | 0,4 | 0,5 | 0,5 | 0,5 | 0,5 | 0,3 | 0,4 |
| 32 K |
| 0,4 | 0,5 | 0,5 |
| 0,5 | 0,3 | 0,4 |
| 32 K Ext, |
| 0,4 | 0,5 | 0,5 |
| 0,5 | 0,3 | 0,4 |
Chú thích: Các yêu cầu nói trên được dựa trên các mô phỏng của máy tính kết hợp với một số yêu cầu dự trữ dựa trên điều kiện triển khai thực tế. Việc xác định tham số chính xác cần liên tục được cập nhật dưới điều kiện triển khai thực và có thể được bổ sung, điều chỉnh cho phù hợp trong các phiên bản cập nhật sau này của Bộ quy chuẩn.
A.4. Mức đầu vào tối thiểu
A.4.1. DVB-T
Thiết bị thu phải thu đáp ứng QEF đối với các mức tín hiệu tối thiểu (Pmin) trong dải tần được hỗ trợ theo công thức dưới đây (tại 290K):
Pmin= -105,2 dBm+NF [dB]+ C/N [dB] (Eq. 2)
Trong đó:
· NF: Hệ số tạp âm của thiết bị thu yêu cầu như trong Bảng A.8;
· C/N: C/N yêu cầu để thiết bị thu đáp ứng QEF, giá trị được lấy từ Bảng A.5.
Bảng A.8. Hệ số tạp âm thiết bị thu (Noise Figure - NF) yêu cầu đối với DVB-T
| Băng | Hệ số tạp âm (NF) |
| 7 dB |
|
| UHF IV | 7 dB |
| UHF V | 7dB |
A.4.2. DVB-T2
Thiết bị thu phải thu đáp ứng QEF đối với các mức tín hiệu tối thiểu (Pmin) trong dải tần được hỗ trợ theo công thức dưới đây (tại 290K):
Pmin= -105,2 dBm+NF [dB]+ C/N [dB], Băng thông thường (Eq. 3)
Pmin= -105,1 dBm+NF [dB]+ C/N [dB], Băng thông mở rộng(Eq. 4)
Trong đó:
· NF: hệ số tạp âm của thiết bị thu yêu cầu như trong Bảng A.9;
· C/N: C/N yêu cầu để thiết bị thu đáp ứng QEF, giá trị được lấy từ công thức (Eq. 1).
Bảng A.9. Hệ số tạp âm thiết bị thu (NF) yêu cầu đối với DVB-T2
| Băng | Hệ số tạp âm (NF) |
| VHF III | 6 dB |
| UHF IV | 6 dB |
| UHF V | 6 dB |
A.5. Luồng truyền tải trong các bài đo
A.5.1. Luồng truyền tải TS A
· Chứa các bảng PSI/SI: NIT, SDT, PAT, PMT, TDT và TOT;
· Dữ liệu chứa các dịch vụ sau:
Synchronization content (Lipsync);
CBR content at 600 kbit/s - H.264/10 AVC + TTX;
CBR content at 600 kbit/s - MPEG2;
H.264/10 AVC + TTX.
A.5.2. Luồng truyền tải TS B
· Chứa các bảng PSI/SI: PAT, NIT, PMT, SDT, CAT, EIT, TDT và TOT;
· Dữ liệu chứa các dịch vụ với độ phân giải khác nhau như sau:
H.264/10 AVC - độ phân giải 720x576; H.264/10 AVC - độ phân giải 544x576; H.264/10 AVC - độ phân giải 480x576; H.264/10 AVC - độ phân giải 352x576+TTX;
A.5.3. Luồng truyền tải TS C
· Chứa các bảng PSI/SI: PAT, NIT, PMT, SDT, CAT, EIT, TDT và TOT
· Dữ liệu chứa các dịch vụ sau:
H.264/10 AVC - độ phân giải 720x576; H.264/10 AVC - độ phân giải 480x576; H.264/10 AVC + TTX, không chứa audio; MPEG2 + (TTX + DVB) phụ đề;
A.5.4. Luồng truyền tải TS D
· Chứa các bảng PSI/SI: PAT, NIT, PMT, SDT, CAT, EIT, TDT và TOT;
· Dữ liệu chứa các dịch vụ sau:
Dịch vụ truyền hình - H.264/10 AVC - độ phân giải 720x576; Dịch vụ truyền hình - H.264/10 AVC - độ phân giải 720x576;
Dịch vụ truyền hình - H.264/10 AVC - độ phân giải 720x576, AAC;
Dịch vụ truyền thanh sử dụng mã AAC;
Dịch vụ truyền thanh sử dụng mã MPEG1 - Layer II; Dịch vụ truyền thanh sử dụng mã MPEG1 - Layer II; Dịch vụ truyền thanh sử dụng mã MPEG1 - Layer II; Dịch vụ truyền thanh sử dụng mã MPEG1 - Layer II. A.5.5. Luồng truyền tải TS E
· Chứa các bảng PSI/SI: PAT, NIT, PMT, SDT, CAT, EIT, TDT và TOT;
· Chứa dữ liệu ghép kênh thống kê tốc độ thay đổi;
· 32Dữ liệu chứa các dịch vụ sau:
H.264/10 AVC - độ phân giải 720 x 576 with MPEG1 Layer II;
H.264/10 AVC - độ phân giải 720 x 576, không audio; H.264/10 AVC - độ phân giải 720 x 576, không audio;
H.264/10 AVC - độ phân giải 1920 x 1080i, âm thanh HE-AAC 3-2/0 (48 kbit/s); H.264/10 AVC - độ phân giải 1920 x 1080i, âm thanh HE-AAC 3-2/0 (80 kbit/s); H.264/10 AVC - độ phân giải 1920 x 1080i, âm thanh HE-AAC 3-2/0 (96 kbit/s); A.5.6.33(được bãi bỏ)
A.5.7. Luồng truyền tải TS G
· Chứa các bảng PSI/SI: PAT, NIT, PMT, SDT, CAT, EIT, TDT và TOT
· 34Dữ liệu chứa các dịch vụ sau:
H.264/10 AVC - 720 x 576i, MPEG1 Layer II; H.264/10 AVC - 720 x 576i, không audio; H.264/10 AVC - 720 x 576i, không audio;
H.264/10 AVC - độ phân giải 1920 x 1080i, âm thanh HE-AAC 3-2/0 (48 kbit/s); H.264/10 AVC - độ phân giải 1920 x 1080i, âm thanh HE-AAC 3-2/0 (80 kbit/s); H.264/10 AVC - độ phân giải 1920 x 1080i, âm thanh HE-AAC 3-2/0 (96 kbit/s); MPEG2 - 720 x 576i, MPEG1 Layer II (BEEP);
H.264/10 AVC - 1920 x 1080i.
A.5.8. Luồng truyền tải TS H
· Chứa các bảng PSI/SI: PAT, NIT, PMT, SDT, EIT, TDT và TOT;
· Dữ liệu chứa các dịch vụ sau:
MPEG2 - 720 x 576i, MPEG1 Layer II, TTX và VPS; MPEG2 - 544 x 576i, MPEG1 Layer II, TTX và VPS; MPEG2 - 480 x 576i, MPEG1 Layer II, TTX và VPS; MPEG2 - 352 x 576i, MPEG1 Layer II, TTX và VPS;
A.5.9. Luồng truyền tải TS I
· Chứa các bảng PSI/SI: PAT, NIT, PMT, SDT, EIT, TDT và TOT;
· Chứa nội dung EIT: hiện tại/tiếp theo, kết thúc/bắt đầu chương trình;
· EPG;
· Dữ liệu chứa các dịch vụ sau:
H.264/10 AVC - 720 x 576i, MPEG1 Layer II, TTX và VPS; H.264/10 AVC - 720 x 576i, MPEG1 Layer II, TTX và VPS; H.264/10 AVC - 720 x 576i, MPEG1 Layer II;
H.264/10 AVC - 720 x 576i, MPEG1 Layer II, TTX và VPS.
A.5.10.35 (được bãi bỏ)
A.5.11.36 (được bãi bỏ)
A.5.12. Luồng truyền tải TS M
· Chứa các bảng PSI/SI: PAT, NIT, PMT, SDT, EIT, TDT và TOT
· 37 Dữ liệu chứa các dịch vụ sau: H.264/10 AVC - 1920 x 1080i;
H.264/10 AVC - 1280 x 720p, MPEG1 Layer II.
A5.13.38 (được bãi bỏ)
A.5.14.39 (được bãi bỏ)
A.5.15.40 (được bãi bỏ)
A.5.16. Luồng truyền tải TS O
· Chứa các bảng PSI/SI: PAT, NIT, PMT, SDT, CAT, EIT, TDT và TOT
· 41Dữ liệu chứa các dịch vụ sau:
H.264/10 AVC - 1920 x 1080i; HE-AAC V2, Level 2;
HE-AAC V2, Level 4.
A.5.17.42 Luồng truyền tải TS P - sử dụng cho các phép đo DVB-T2
| TT | Tên luồng TSP | Luồng Bitrates | Đặc điểm thông số của luồng | Thông tin SI/PSI trên luồng | Các phép đo sử dụng tương ứng | ||||
| Birates (CBR) | Video coding | Audio coding | |||||||
| 1 | TSl_B4T.ts | 6 Mbps | ~1.5 Mbps (CBR) | H264/10AVC, 576i,4:3 | HE-AAC-vl Level 2 | PAT, PMT, NIT, SDT, EIT, TOT/TDT | Mục 3.2.2; 3.3.2; 3.4.1; 3.5.1; 3.7.2; 3.9.2; 3.11.2; 3.14.1; 3.15.1; 3.16.2; 3.18.2; 3.19.2; 3.21.2 | ||
| ~350 Kbps (CBR) | H264/10AVC, 576p, 16:9 | HE-AAC -V1 Level 2 | |||||||
| ~1.5 Mbps (CBR) | H264/10AVC, 576p, 4:3 | HE-AAC -V1 Level 2 | |||||||
| 2 | TS2_B4T.ts | 20 Mbps | Variable bitrates | H264/10AVC, 576i,4:3 | MPEG-1 Layerll “Musicam” | PAT, PMT, NIT, SDT, EIT, TOT, TDT | Mục 3.2.2; 3.4.1; 3.5.1; 3.12.2; 3.17.2 | ||
| Variable bitrates | H264/10AVC, 576p, 16:9 | HE-AAC -V1 Level 2 | |||||||
| Variable bitrates | H264/10AVC, 576p, 4:3 | HE-AAC -v2 Level 2 | |||||||
| Variable bitrates | H264/10AVC, 1080Í, 16:9 | HE-AAC -v2 Level 2 | |||||||
| Variable bitrates | H264/10AVC, 720P, 16:9 | HE-AAC -v2 Level 2 | |||||||
| 3 | TS3_B4T.ts | 30 Mbps | Variable bitrates | H264/10AVC, 576i, 4:3 | MPEG-1 Layerll “Musicam” | PAT, PMT, NIT, SDT, EIT, TOT, TDT | Mục 3.1.2; 3.2.2; 3.6.1; 3.10.2; 3.21.4 |
| |
| Variable bitrates | H264/10AVC, 576p, 16:9 | HE-AAC -V1 Level 2 |
| ||||||
| Variable bitrates | H264/10AVC, 576p, 4:3 | HE-AAC -v2 Level 2 |
| ||||||
| Variable bitrates | H264/10AVC, 1080Ĩ, 16:9 | HE-AAC -v2 Level 2 |
| ||||||
| Variable bitrates | H264/10AVC, 720P, 16:9 | HE-AAC -v2 Level 2 |
| ||||||
| 4 | TS4_B4T.ts | 50 Mbps | ~1.5 Mbps (CBR) | H264/10AVC, 576i, 4:3 | HE-AAC -V1 Level 2 | PAT, PMT, NIT, SDT, EIT, TOT/TDT | Mục 3.2.2; 3.20.1 |
| |
| ~350 Kbps (CBR) | H264/10AVC, 576p, 16:9 | HE-AAC -V1 Level 2 |
| ||||||
| ~1.5 Mbps (CBR) | H264/10AVC, 576p, 4:3 | HE-AAC -V1 Level 2 |
| ||||||
| ~5.0 Mbps (CBR) | H264/10AVC, 1080Ĩ, 16:9 | HE-AAC -V1 Level 2 |
| ||||||
| ~5.0 Mbps (CBR) | H264/10AVC, 720P, 16:9 | HE-AAC -V1 Level 2 |
| ||||||
A.6. Thiết bị đo
Bảng A.10 liệt kê danh mục các thiết bị đo cần thiết để thực hiện đo theo phương pháp đo trong quy chuẩn.
Bảng A.10. Danh mục thiết bị đo
| Thứ tự | Thiết bị đo |
| 1 | Nguồn tạo MPEG-2 và MPEG-4 source (audio, video) |
| 2 | Bộ điều chế DVB-T (DVB-T2) có đầu ra IF |
| 3 | Bộ biến đổi nâng tần từ IF sang RF |
| 4 | Bộ tạo pha - đinh |
| 5 | Bộ tạo tạp âm |
| 6 | Bộ điều chế tín hiệu TV tương tự (PAL, stereo) |
| 7 | Máy phân tích phổ |
| 8 | Máy đo công suất |
| 9 | Máy đo điện áp và dòng điện đa năng |
| 10 | Thiết bị TV hoặc màn hình có khả năng hiển thị khuôn hình 4:3 và 16:9 có giao diện HDMI |
| 1143 | Thiết bị thu audio có cổng HDMI |
| 12 | Cáp nối, bộ chia, connector, bộ suy hao và các thiết bị phụ trợ khác |
| 13 | Thiết bị thu (độc lập hoặc tích hợp) |
Chú thích. Một số phép đo yêu cầu thêm thiết bị để tạo luồng truyền tải hoặc các thiết bị có tính năng đặc thù khác.
QCVN 64:2012/BTTTT
QUY CHUẨN KỸ THUẬT QUỐC GIA VỀ TÍN HIỆU PHÁT TRUYỀN HÌNH KỸ THUẬT SỐ DVB-T2
National Technical regulation on DVB-T2 Digital Video Broadcasting Transmitting signal
Lời nói đầu
QCVN 64:2012/BTTTT được xây dựng trên cơ sở tài liệu ETSI EN 302 755 V1.2.1 Digital Video Broadcasting (DVB); Frame structure, channel coding and modulation for a second generation digital terrestrial television broadcasting system (DVB-T2), DVB Document A14-2, Digital Video Broadcasting (DVB); Measurement guidelines for DVB systems; Amendment for DVB-T2 system1.
QCVN 64:2012/BTTTT do Viện Khoa học Kỹ thuật Bưu điện biên soạn, Vụ Khoa học Công nghệ trình duyệt và được ban hành kèm theo Thông tư số 20/2012/TT-BTTTT ngày 04 tháng 12 năm 2012 của Bộ trưởng Bộ Thông tin và Truyền thông.
MỤC LỤC
1. Quy định chung
1.1. Phạm vi điều chỉnh
1.2. Đối tượng áp dụng
1.3. Tài liệu viện dẫn
1.4. Chữ viết tắt
2. Quy định kỹ thuật
2.1. Mã hóa tín hiệu hình ảnh
2.2. Mã hóa âm thanh
2.3. Ghép kênh
2.4. Mã hóa sửa lỗi và điều chế
2.5. Tạo, mã hóa và điều chế báo hiệu lớp 1
2.6. Cấu trúc khung
2.7. Tạo OFDM
2.8. Thông tin dịch vụ và phụ đề
2.9. Thông số vô tuyến đối với tín hiệu đầu ra
3. Quy định về quản lý
4. Trách nhiệm của tổ chức, cá nhân
5. Tổ chức thực hiện
Thư mục tài liệu tham khảo
QUY CHUẨN KỸ THUẬT QUỐC GIA
VỀ TÍN HIỆU PHÁT CỦA TRUYỀN HÌNH KỸ THUẬT SỐ CHUẨN DVB-T2
National Technical Regulation on DVB-T2 Digital Video Broadcasting Transmitter
1. Quy định chung
1.1. Phạm vi điều chỉnh
Quy chuẩn kỹ thuật quốc gia này quy định các yêu cầu kỹ thuật tối thiểu đối với tín hiệu truyền hình số mặt đất không khóa mã (FTA) theo chuẩn DVB-T2 tại phía phát.
1.2. Đối tượng áp dụng
Quy chuẩn này áp dụng đối với các tổ chức Việt Nam có hoạt động phát tín hiệu truyền hình số mặt đất theo chuẩn DVB-T2 trên lãnh thổ Việt Nam.
1.3. Tài liệu viện dẫn
ETSI TS 101 154 v1.9.1, Digital Video Broadcasting (DVB); Specification for the use of Video and Audio Coding in Broadcasting Applications based on the MPEG-2 Transport Stream.
ISO/IEC 13818-1 Information technology - Generic coding of moving pictures and associated audio information: Systems ISO/IEC 13813-3
ETSI EN 300 468 v1.11.1, Digital Video Broadcasting (DVB), Specification for Service Information (SI) in DVB systems.
1.4.2 Chữ viết tắt
| AAC | Mã hóa âm thanh AAC | Advanced Audio Coding |
| AVC | Mã hóa hình ảnh tiên tiến | Advanced Video Coding |
| BER | Tỷ lệ lỗi bit | Bit error rate |
| CAT | Bảng điểu khiển truy nhập | Conditional Access Table |
| DVB-T | Quảng bá hình ảnh số - mặt đất | Digital Video Broadcasting - Terrestrial |
| EIT | Bảng thông tin sự kiện | Event Information Table |
| EN | Chuẩn châu Âu | European Norm |
| EPG | Hướng dẫn chương trình điện tử | Electronic Programming Guide |
| ETSI | Viện nghiên cứu tiêu chuẩn viễn thông châu Âu | European Telecommunications Standards Institute |
| FEC | Mã sửa lỗi | Forward error correction |
| FEF | Khung mở rộng | Future Extension Frame |
| HDTV | Truyền hình độ phân giải cao | High Definition Television |
| HE-AAC | Mã AAC hiệu suất cao | High Efficiency AAC |
| IEC | Ủy ban Kỹ thuật Điện Quốc tế | International Electrotechnical Commission |
| ISO | Tổ chức Tiêu chuẩn Quốc tế | International Organization for Standardization |
| MPEG | Chuẩn móa hóa hình ảnh | Moving Pictures Expert Group |
| NIT | Bảng thông tin mạng | Network Information Table |
| PAT | Bảng liên kết chương trình | Program Association Table |
| PLP | Ống lớp vật lý | Physical Layer Pipe |
| PMT | Bảng sơ đồ chương trình | Program Map Table |
| PSI | Bảng thông tin chương trình | Program Specific Information |
| RF | Tần số vô tuyến | Radio Frequency |
| SDT | Bảng mô tả dịch vụ | Service Description Table |
| SDTV | Truyền hình độ phân giải tiêu chuẩn | Standard Definition Television |
| SFN | Mang đơn tần | Single Frequency Network |
| SI | Thông tin dịch vụ | Service Information |
| T2GW | Cổng DVB-T2 | DVB-T2 Gateway |
| T2MI | Giao diện bộ điều chế | Modulator Interface |
| TDT | Bảng thông tin thời gian | Time and Date Table |
| TOT | Bảng thông tin chênh lệch thời gian | Time Offset Table |
| TS | Dòng truyền tải | Transport Stream |
2. Quy định kỹ thuật
2.1. Mã hóa tín hiệu hình ảnh
2.1.1. Mã hóa tín hiệu MPEG - 2 SDTV
Các yêu cầu đối với mã hóa tín hiệu hình ảnh MPEG - 2 SDTV bao gồm yêu cầu về mức, tốc độ khung, tỷ lệ khuôn dạng, độ phân giải chói, các thông số màu sắc, thành phần màu sắc và tiêu đề được quy định trong Điều 5.1 của tiêu chuẩn ETSI TS 101 154 v1.9.1 (2009 - 09).
2.1.2. Mã hóa tín hiệu MPEG- 4/H.264/AVC SDTV
Các yêu cầu đối với mã hóa tín hiệu hình ảnh MPEG- 4/H.264/AVC SDTV bao gồm yêu cầu về mức, tốc độ khung, tỷ lệ khuôn dạng, độ phân giải chói, các thông số màu sắc, thành phần màu sắc được quy định trong Điều 5.6 của tiêu chuẩn ETSI TS 101 154 v1.9.1 (2009 - 09) đối với dòng bít 25 Hz MPEG- 4/H.264/AVC SDTV.
2.1.3. Mã hóa tín hiệu MPEG- 4/H.264/AVC HDTV
Các yêu cầu đối với mã hóa tín hiệu hình ảnh MPEG- 4/H.264/AVC SDTV bao gồm yêu cầu về mức, tốc độ khung, tỷ lệ khuôn dạng, độ phân giải chói, các thông số màu sắc, tương thích ngược được quy định trong Điều 5.7 của tiêu chuẩn ETSI TS 101 154 v1.9.1 (2009- 09) đối với dòng bít 25 Hz MPEG- 4/H.264/AVC HDTV
2.2. Mã hóa âm thanh
Yêu cầu đối với mã hóa âm thanh phải tuân theo chuẩn MPEG-1 Layer II (Musicam) trong ISO/IEC 11172-3 và/hoặc chuẩn tương thích MPEG-2 trong ISO/IEC 13813-3 và tuân thủ theo hướng dẫn ở Điều 6.1 của tiêu chuẩn ETSI TS 101 154 v1.9.1.
Ngoài các yêu cầu mã hóa trên, thành phần âm thanh đối với dịch vụ HDTV có thể được mã hóa sử dụng MPEG- 4 HE AAC v2 level 4 với tần số lấy mẫu 48 kHz tuân theo chuẩn ISO/IEC 14496-3 và tuân thủ theo hướng dẫn ở Điều 6.4 của tiêu chuẩn ETSI TS 101 154 v1.9.1.
2.3. Ghép kênh
Ghép kênh tín hiệu băng tần cơ bản hệ thống DVB-T2 phải tuân thủ theo ISO/IEC 13818-1 và hạn chế được đưa ra trong TS 101 154 v1.9.1.
2.4.3 Mã hóa sửa lỗi và điều chế
Yêu cầu đối với mã hóa ghép xen bit và điều chế được quy định trong Điều 6 của tiêu chuẩn ETSI EN 302 755 v1.2.1.
2.5.4 Tạo, mã hóa và điều chế báo hiệu lớp 1
Yêu cầu đối với tạo, mã hóa và điều chế báo hiệu lớp 1 được quy định trong Điều 7 của tiêu chuẩn ETSI EN 302 755 v1.2.1.
2.6.5 Cấu trúc khung
Yêu cầu đối với xây dựng khung được quy định trong Điều 8 của tiêu chuẩn ETSI EN 302 755 v1.2.1.
2.7.6 Tạo OFDM
Yêu cầu đối với tạo OFDM được mô tả trong điều 9 của tiêu chuẩn ETSI EN 302 755 v1.2.1.
2.8. Thông tin dịch vụ và phụ đề
2.8.1. Các bảng thông tin PSI/SI
Các dữ liệu PSI/SI cung cấp thông tin cho thiết bị thu tự động cấu hình để tách kênh và giải mã các dòng dữ liệu khác nhau của chương trình. Các dữ liệu PSI được cấu trúc thành bốn loại bảng được quy định trong ETSI EN 300 468 v1.11.1
· Bảng liên kết chương trình (PAT)
· Bảng điều khiển truy nhập (CAT)
· Bảng sơ đồ chương trình (PMT)
· Bảng thông tin mạng (NIT)
PAT, CAT và PMT chỉ đưa ra thông tin cho các dịch vụ trong kênh vật lý chứa nó. Do vậy, các thông tin phụ trợ khác (thông tin sự kiện, thông tin dịch vụ mang bởi các kênh khác, thậm chí mạng khác) phải được bao gồm trong 9 bảng sau:
· Bảng thông tin nhóm kênh (BAT)
· Bảng mô tả dịch vụ (SDT)
· Bảng thông tin sự kiện (EIT)
· Bảng trạng thái (RST)
· Bảng thông tin thời gian (TDT)
· Bảng chênh lệch thời gian (TOT)
· Bảng căn chỉnh (ST)
· Bảng thông tin lựa chọn (SIT)
· Bảng thông tin gián đoạn (DIT)
Các thông số của các bảng thông tin được quy định trong Bảng 1 (Bảng BAT, ST, SIT, DIT không quy định trong Quy chuẩn này)
Bảng 1. Các thông số quy định
| Miêu tả | Tag value | NIT | SDT | EIT | TOT | CAT | PMT |
| Video_stream_descriptor | 0x02 | - | - | - | - | - | mbMr |
|
|
|
|
|
|
|
|
|
| Audio_stream_descriptor | 0x03 | - | - | - | - | - | mbMr |
| CA_descriptor | 0x09 | - | - | - | - | mbMr | mbMr |
| ISO_639_language_descriptor | 0x0A | - | - | - | - | - | mbMr |
| Network_name_descriptor | 0x40 | MbMr | - | - | - | - | - |
| Service_list_descriptor | 0x41 | ObMr | - | - | - | - | - |
| Service_descriptor | 0x48 | - | MbMr | - | - | - | - |
| Linkage_descriptor | 0x4A | mbMr | ObOr | - | - | - | - |
| Short_event_descriptor | 0x4D | - | - | mbMr | - | - | - |
| Extended_event_descriptor | 0x4E | - | - | ObMr | - | - | - |
| Component_descriptor | 0x50 | - | - | ObMr | - | - | - |
| CA_identifier_descriptor | 0x53 | - | ObMr | ObOr | - | - | - |
| Content_descriptor | 0x54 | - | - | mbMr | - | - | - |
| Parental_rating_descriptor | 0x55 | - | - | ObMr | - | - | - |
| Local_time_offset_descriptor | 0x58 | - | - | - | MbMr | - | - |
| Subtitling_descriptor | 0x59 | - | - | - | - | - | mbMr |
| Terrestrial_delivery_system_descriptor | 0x5A | mbMr | - | - | - | - | - |
| Frequency_list_descriptor | 0x62 | ObMr | - | - | - | - | - |
| Data_broadcast_id_descriptor | 0x66 | - | - | - | - | - | mbMr |
| Service_identifier_descriptor | 0x71 | - | ObMr | - | - | - | - |
| User defined 0x80-0xFE | - | - | - | - | - | - |
|
| Forbidden | 0xFF | Fb | Fb | Fb | Fb | Fb | Fb |
Chú thích:
Mb: (Mandatory to Broadcast) bắt buộc phát, và tuân theo đúng quy định. mb: (Mandatory to Broadcast) bắt buộc theo đúng quy định nếu phát.
Ob: (Optional to broadcast) không bắt buộc phát sóng
Fb: (Forbidden to broadcast) cấm phát.
Mr: (Mandatory to receive) bắt buộc phải có khả năng thu được (áp dụng đối với QCVN tại phía thu)
Or: (Optional to receive) không bắt buộc phải có khả năng thu được (áp dụng đối với QCVN tại phía thu)
· Tất cả các PSI phải được mã hóa theo tiêu chuẩn ISO/IEC 13818-1.
· Các bảng SI và MPEG-2 PSI phải được phân đoạn thành một hoặc nhiều phần trước khi đưa vào các gói truyền tải TS. Việc sắp xếp các phần trong gói dòng truyền tải được quy định trong ETSI 300 468 v1.11.1 và ISO/IEC 13818-1.
· Các bảng NIT phải được truyền trên mỗi TS trong mạng. Các NIT thực tế phải mang các thông tin chi tiết của tất cả các TS trong mạng được xác định bởi giá trị của Network ID. Các bảng NIT phải được truyền đi ít nhất mỗi 10s.
· Bảng PAT là bắt buộc và phải được truyền đi ít nhất mỗi 200ms.
· Bảng PMT phải được truyền đi ít nhất mỗi 200ms.
· Việc truyền tải các phần của EIT p/f là bắt buộc với tất cả các dịch vụ “nhìn thấy” trong các TS thực tế và TS “khác”.
· Các EIT_actual_p/f phải được truyền đi mỗi 2s.
· Các EIT_other_p/f phải được truyền đi mỗi 20s.
· Bảng TDT là bắt buộc trên mỗi TS trong mạng. Độ chính xác thời gian là ±2s so với UTC. Mỗi phần của TDT phải được truyền đi mỗi 15s.
2.8.2. Phụ đề
Một luồng phụ đề được mang bởi các gói PES và thời gian hiển thị được xác định bởi PTS trong phần đầu của PES. Sau khi tiếp nhận và giải mã phụ đề cho một trang (chẳng hạn như thành phần trang, thành phần khu vực, các đối tượng được sử dụng và các dữ liệu liên kết khác) nội dung của trang sẽ được hiển thị tại thời điểm chỉ định bởi PTS liên quan. Khi đối tượng được thêm vào, bộ giải mã nhận được cập nhật thành phần khu vực và dữ liệu cho các đối tượng mới. Trang cập nhật sẽ được hiển thị tại thời điểm chỉ định bởi PTS mới và chỉ những trang khác nhau mới cần được cung cấp. Trang làm mới là cần thiết để cải thiện truy cập ngẫu nhiên với phụ đề DVB. Tại trang làm mới, tất cả dữ liệu phụ đề cần hiển thị một trang được cung cấp. Mỗi trang cập nhật hay làm mới sẽ cho kết quả thể hiện một trang mới. Một trang sẽ không còn tồn tại khi hết thời gian hiển thị quy định của nó hoặc khi một trang mới xuất hiện.
Yêu cầu:
· Phụ đề phải được mã hóa dưới dạng bitmap theo EN 300 743 v1.3.17.
· Phụ đề dành cho các dịch vụ HDTV phải bao gồm cấu trúc dữ liệu DDS trong luồng phụ đề.
· Phụ đề dành cho các dịch vụ SDTV và cho các thiết bị thu SDTV có thể có cấu trúc dữ liệu DDS. Tuy nhiên không nên bao gồm DDS để tránh các lỗi với thiết bị thu có luồng phụ đề liên kết với dịch vụ SDTV AV MPEG-2 MP@ML.
· Mã ký tự hoặc chuỗi của mã ký tự có thể được dùng thay cho các đối tượng với hiển thị đồ hộ của ký tự.
· Tất cả phụ đề phải được hỗ trợ tối thiểu hai ngôn ngữ tiếng Việt và tiếng Anh 8.
2.9. Thông số vô tuyến đối với tín hiệu đầu ra
2.9.1. Sai số tần số trung tâm
2.9.1.1. Định nghĩa
Sai số tần số trung tâm là sai số giữa tần số trung tâm đo được với tần số trung tâm danh định.
2.9.1.2. Phương pháp xác định
Sai số tần số trung tâm có thể được xác định bởi máy phân tích phổ. Sơ đồ đo được cho bởi Hình 1. Tần số trung tâm danh định của mỗi kênh được tính bởi công thức:
fc = 474 MHz + (i-21) x 8 MHz
Với i là số nguyên dương nằm trong khoảng 21 đến 68, tương ứng với số kênh.
Hình 1. Sơ đồ đo độ chính xác tần số
2.9.1.3. Yêu cầu
Sai số tần số trung tâm không vượt quá ± 500 Hz
2.9.2. Dải thông mỗi kênh
2.9.2.1. Định nghĩa
Dải thông mỗi kênh là độ rộng phổ tần số cho phép của mỗi kênh truyền hình
số mặt đất
2.9.2.2. Phương pháp xác định
Sử dụng thiết bị đo đo kiểm dải thông tất cả các kênh truyền hình số mặt đất thu được tại đầu ra của máy phát.
Sơ đồ đo như Hình 2
Hình 2. Sơ đồ kết nối đo dải thông mỗi kênh
2.9.2.3. Yêu cầu
Đối với hệ thống DVB-T2, dải thông mỗi kênh là 8 MHz
2.9.3. Tỷ số lỗi điều chế MER
2.9.3.1. Định nghĩa
MER là thông số đặc trưng cho tính chính xác của vector tín hiệu được điều chế, được tính bằng tỷ lệ công suất (dB) của tổng bình phương độ lớn của các vector ký tự với tổng bình phương độ lớn của các vector lỗi ký tự.
2.9.3.2. Phương pháp xác định
Máy thu đo sẽ được nối với điểm đo và một nhóm tần số sẽ được cung cấp để tiến hành phép đo. Tần số cao trước bộ lọc đầu ra cũng sẽ được tiến hành đo.
Thông số MER sẽ được đo bằng cách tính toán sự sai lệch các biểu đồ chòm sao ứng với các tham số điều chế khác nhau.
Khi đó thiết bị đo phân tích chòm sao tín hiệu sẽ xác định chỉ số MER. Kết quả đạt được là một đường cong liên tục theo giá trị của nhóm tần số đã cung cấp ban đầu.
Sơ đồ đo như Hình 3
Hình 3. Sơ đồ kết nối đo thông số MER
2.9.3.3. Yêu cầu
Tỷ số lỗi điều chế MER ≥ 31 dB
2.9.4. Suy giảm vai
2.9.4.1. Định nghĩa
Suy giảm vai (shoulder attenuation) là thông số cơ bản xác định độ tuyến tính của tín hiệu OFDM, là sự sai khác mức tại tần số 500 kHz từ đầu băng đến cuối băng cần đo.
2.9.4.2. Phương pháp xác định
Suy hao vai được đo trực tiếp trên máy phân tích phổ tín hiệu (hoặc máy thu đo DVB-T2 chuyên dụng). Thông số này có thể thực hiện qua các bước sau:
Bước 1: Tìm giá trị cực đại của phổ bằng cách sử dụng độ phân giải băng thông gấp 10 lần khoảng sóng mang.
Bước 2: Đặt nghiêng, các đường thẳng nối các điểm đo tại 300 kHz và 700 kHz từ các biên trên và biên dưới của đường phổ. Vẽ song song với chúng, để các giá trị phổ cao nhất trong phạm vi tương ứng nằm trên đường.
Bước 3: Trừ giá trị công suất của đường chính giữa (500 kHz từ mép trên và dưới) từ giá trị tối đa của bước 1 và ghi lại sự sai khác là suy hao vai tại biên trên và biên dưới.
Bước 4: Lấy giá trị xấu nhất của kết quả biên trên và biên dưới ở bước 3 làm kết quả suy hao vai tổng thể.
Sơ đồ đo như Hình 4
2.9.4.3. Yêu cầu
Hình 4. Sơ đồ đo suy hao vai
Suy hao vai đối với tín hiệu đầu ra máy phát không được nhỏ hơn 33 dB
2.9.5. Sai số trực giao
2.9.5.1. Định nghĩa
Sai số trực giao (Quadrature Error) biểu thị sai lệch khác 90° của tín hiệu I và Q. Trong trường hợp lý tưởng, tín hiệu I và Q phải trực giao (90°). Nếu tín hiệu I và Q tạo góc 93°, sai số trực giao là 3°
2.9.5.2. Phương pháp xác định
Sai số trực giao được đo trực tiếp trên máy phân tích phổ tín hiệu (hoặc máy thu đo DVB-T2 chuyên dụng). Sơ đồ đo như Hình 5
2.9.5.3. Giới hạn
Hình 5. Sơ đồ đo sai số trực giao
Sai số trực giao phải nằm trong khoảng -3° đến +3°
3. Quy định về quản lý
Tín hiệu truyền hình số mặt đất thế hệ thứ hai (DVB-T2) không khóa mã (FTA) tại phía phát phải được đảm bảo tuân thủ các yêu cầu quy định tại Quy chuẩn này.
4. Trách nhiệm của tổ chức, cá nhân
Các tổ chức có hoạt động phát tín hiệu truyền hình số mặt đất theo chuẩn DVB-T2 trên lãnh thổ Việt Nam có trách nhiệm đảm bảo tín hiệu truyền hình số mặt đất DVB-T2 không khóa mã tại phía phát phải phù hợp với Quy chuẩn này, và chịu sự kiểm tra của cơ quan quản lý nhà nước theo các quy định hiện hành.
5. Tổ chức thực hiện
5.1. Cục Viễn thông, Cục quản lý phát thanh truyền hình và thông tin điện tử và các Sở Thông tin và Truyền thông có trách nhiệm tổ chức hướng dẫn, triển khai quản lý các tổ chức, doanh nghiệp thực hiện theo Quy chuẩn kỹ thuật này.
5.2. Trong trường hợp các quy định nêu tại Quy chuẩn kỹ thuật này có sự thay đổi, bổ sung hoặc được thay thế thì thực hiện theo quy định tại văn bản mới.
THƯ MỤC TÀI LIỆU THAM KHẢO
[1]9 ETSI EN 302 755 V1.2.1: "Digital Video Broadcasting (DVB); Frame structure, channel coding and modulation for a second generation digital terrestrial television broadcasting system (DVB-T2)".
[2] DVB Document A14-2, Digital Video Broadcasting (DVB); Measurement guidelines for DVB systems; Amendment for DVB-T2 system.
[3] ETSI TR101290 v1.2.1, Digital Video Broadcasting (DVB); Measurement guidelines for DVB systems.
[4] ISO/IEC 13818-2 Information technology - Generic coding of moving pictures and associated audio information - Part 2: Video.
[5] ISO/IEC 14496-10 Information technology- Coding of audio-visual objects- Part 10: Advanced Video Coding.
[6] Tài liệu máy đo của các hãng Rohde & Schwarz và Agilent Technologies.
[1] Thông tư số 15/2013/TT-BTTTT ngày 01 tháng 7 năm 2013 của Bộ trưởng Bộ Thông tin và Truyền thông sửa đổi, bổ sung Thông tư số 20/2012/TT-BTTTT ngày 04 tháng 12 năm 2012 của Bộ trưởng Bộ Thông tin và Truyền thông ban hành Quy chuẩn kỹ thuật quốc gia có căn cứ ban hành như sau:
“Căn cứ Luật Tiêu chuẩn và Quy chuẩn kỹ thuật ngày 29 tháng 6 năm 2006; Căn cứ Luật Viễn thông ngày 23 tháng 11 năm 2009;
Căn cứ Luật Tần số Vô tuyến điện ngày 23 tháng 11 năm 2009;
Căn cứ Nghị định số 127/2007/NĐ-CP ngày 01 tháng 8 năm 2007 của Chính phủ quy định chi tiết và hướng dẫn thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật;
Căn cứ Nghị định số 187/2007/NĐ-CP ngày 25 tháng 12 năm 2007 của Chính phủ quy định chức năng, nhiệm vụ, quyền hạn và cơ cấu tổ chức của Bộ Thông tin và Truyền thông và Nghị định số 50/2011/NĐ-CP ngày 24 tháng 6 năm 2011 sửa đổi Nghị định số 187/2007/NĐ-CP ngày 25 ngày 12 tháng 2007;
Theo đề nghị của Vụ trưởng Vụ Khoa học và Công nghệ,
Bộ trưởng Bộ Thông tin và Truyền thông ban hành Thông tư Sửa đổi, bổ sung Thông tư số 20/2012/TT-BTTTT ngày 04 tháng 12 năm 2012 của Bộ trưởng Bộ Thông tin và Truyền thông ban hành quy chuẩn kỹ thuật quốc gia”.
2 Điều 2 và Điều 3 của Thông tư số 15/2013/TT-BTTTT ngày 01 tháng 7 năm 2013 của Bộ trưởng Bộ Thông tin và Truyền thông sửa đổi, bổ sung Thông tư số 20/2012/TT- BTTTT ngày 04 tháng 12 năm 2012 của Bộ trưởng Bộ Thông tin và Truyền thông ban hành Quy chuẩn kỹ thuật quốc gia quy định như sau:
“Điều 2. Thông tư này có hiệu lực thi hành kể từ ngày 15 tháng 8 năm 2013.
Điều 3. Chánh Văn phòng, Vụ trưởng Vụ Khoa học và Công nghệ, Thủ trưởng các cơ quan, đơn vị thuộc Bộ Thông tin và Truyền thông, Giám đốc Sở Thông tin và Truyền thông các tỉnh, thành phố trực thuộc Trung ương và các tổ chức, cá nhân có liên quan chịu trách nhiệm thi hành Thông tư này”.
1 Tài liệu viện dẫn [2], [4], [21] được sửa đổi theo quy định tại mục 1, Phụ lục 1 của Thông tư số 15/2013/TT-BTTTT ngày 01 tháng 7 năm 2013 của Bộ trưởng Bộ Thông tin và Truyền thông sửa đổi, bổ sung Thông tư số 20/2012/TT-BTTTT ngày 04 tháng 12 năm 2012 của Bộ trưởng Bộ Thông tin và Truyền thông ban hành Quy chuẩn kỹ thuật quốc gia, có hiệu lực thi hành kể từ ngày 15 tháng 8 năm 2013.
2 Mục này được bổ sung theo quy định tại mục 2, Phụ lục 1 của Thông tư số 15/2013/TT-BTTTT ngày 01 tháng 7 năm 2013 của Bộ trưởng Bộ Thông tin và Truyền thông sửa đổi, bổ sung Thông tư số 20/2012/TT-BTTTT ngày 04 tháng 12 năm 2012 của Bộ trưởng Bộ Thông tin và Truyền thông ban hành Quy chuẩn kỹ thuật quốc gia, có hiệu lực thi hành kể từ ngày 15 tháng 8 năm 2013.
3 Đoạn “AC3 Mã hóa âm thanh AC3 Digital audio compression standard, known as Dolby Digital”; đoạn “E-AC3 Mã hóa âm thanh E-AC3 Enhanced AC3, known as Dolby Digital Plus” được bãi bỏ theo quy định tại mục 3, Phụ lục 1 của Thông tư số 15/2013/TT-BTTTT ngày 01 tháng 7 năm 2013 của Bộ trưởng Bộ Thông tin và Truyền thông sửa đổi, bổ sung Thông tư số 20/2012/TT-BTTTT ngày 04 tháng 12 năm 2012 của Bộ trưởng Bộ Thông tin và Truyền thông ban hành Quy chuẩn kỹ thuật quốc gia, có hiệu lực thi hành kể từ ngày 15 tháng 8 năm 2013.
4 Mục này được sửa đổi, bổ sung theo quy định tại mục 4, Phụ lục 1 của Thông tư số 15/2013/TT-BTTTT ngày 01 tháng 7 năm 2013 của Bộ trưởng Bộ Thông tin và Truyền thông sửa đổi, bổ sung Thông tư số 20/2012/TT-BTTTT ngày 04 tháng 12 năm 2012 của Bộ trưởng Bộ Thông tin và Truyền thông ban hành Quy chuẩn kỹ thuật quốc gia, có hiệu lực thi hành kể từ ngày 15 tháng 8 năm 2013.
5 Đoạn “Thiết bị thu phải có khả năng xử lý các bảng sau: NIT, PAT, PMT, SDT, EIT, TDT, BAT. Các bảng thông tin trên được mô tả trong quy chuẩn đối với phần tín hiệu phát của DVB-T2.” được sửa đổi thành “Thiết bị thu phải có khả năng xử lý các bảng sau: NIT, PAT, PMT, SDT, EIT, TDT. Các bảng thông tin trên được mô tả trong quy chuẩn đối với phần tín hiệu phát của DVB-T2.” Theo quy định tại mục 5, Phụ lục 1 của Thông tư số 15/2013/TT-BTTTT ngày 01 tháng 7 năm 2013 của Bộ trưởng Bộ Thông tin và Truyền thông sửa đổi, bổ sung Thông tư số 20/2012/TT-BTTTT ngày 04 tháng 12 năm 2012 của Bộ trưởng Bộ Thông tin và Truyền thông ban hành Quy chuẩn kỹ thuật quốc gia, có hiệu lực thi hành kể từ ngày 15 tháng 8 năm 2013.
6 Mục này được sửa đổi, bổ sung theo quy định tại mục 6, Phụ lục 1 của Thông tư số 15/2013/TT-BTTTT ngày 01 tháng 7 năm 2013 của Bộ trưởng Bộ Thông tin và Truyền thông sửa đổi, bổ sung Thông tư số 20/2012/TT-BTTTT ngày 04 tháng 12 năm 2012 của Bộ trưởng Bộ Thông tin và Truyền thông ban hành Quy chuẩn kỹ thuật quốc gia, có hiệu lực thi hành kể từ ngày 15 tháng 8 năm 2013.
7 Mục này được sửa đổi theo quy định tại mục 7, Phụ lục 1 của Thông tư số 15/2013/TT-BTTTT ngày 01 tháng 7 năm 2013 của Bộ trưởng Bộ Thông tin và Truyền thông sửa đổi, bổ sung Thông tư số 20/2012/TT-BTTTT ngày 04 tháng 12 năm 2012 của Bộ trưởng Bộ Thông tin và Truyền thông ban hành Quy chuẩn kỹ thuật quốc gia, có hiệu lực thi hành kể từ ngày 15 tháng 8 năm 2013.
8 Mục này được sửa đổi theo quy định tại mục 8, Phụ lục 1 của Thông tư số 15/2013/TT-BTTTT ngày 01 tháng 7 năm 2013 của Bộ trưởng Bộ Thông tin và Truyền thông sửa đổi, bổ sung Thông tư số 20/2012/TT-BTTTT ngày 04 tháng 12 năm 2012 của Bộ trưởng Bộ Thông tin và Truyền thông ban hành Quy chuẩn kỹ thuật quốc gia, có hiệu lực thi hành kể từ ngày 15 tháng 8 năm 2013.
9 Mục này được sửa đổi theo quy định tại mục 9, Phụ lục 1 của Thông tư số 15/2013/TT-BTTTT ngày 01 tháng 7 năm 2013 của Bộ trưởng Bộ Thông tin và Truyền thông sửa đổi, bổ sung Thông tư số 20/2012/TT-BTTTT ngày 04 tháng 12 năm 2012 của Bộ trưởng Bộ Thông tin và Truyền thông ban hành Quy chuẩn kỹ thuật quốc gia, có hiệu lực thi hành kể từ ngày 15 tháng 8 năm 2013.
10 Mục này được sửa đổi theo quy định tại mục 10, Phụ lục 1 của Thông tư số 15/2013/TT-BTTTT ngày 01 tháng 7 năm 2013 của Bộ trưởng Bộ Thông tin và Truyền thông sửa đổi, bổ sung Thông tư số 20/2012/TT-BTTTT ngày 04 tháng 12 năm 2012 của Bộ trưởng Bộ Thông tin và Truyền thông ban hành Quy chuẩn kỹ thuật quốc gia, có hiệu lực thi hành kể từ ngày 15 tháng 8 năm 2013.
11 Điểm này được sửa đổi theo quy định tại mục 11, Phụ lục 1 của Thông tư số 15/2013/TT-BTTTT ngày 01 tháng 7 năm 2013 của Bộ trưởng Bộ Thông tin và Truyền thông sửa đổi, bổ sung Thông tư số 20/2012/TT-BTTTT ngày 04 tháng 12 năm 2012 của Bộ trưởng Bộ Thông tin và Truyền thông ban hành Quy chuẩn kỹ thuật quốc gia, có hiệu lực thi hành kể từ ngày 15 tháng 8 năm 2013.
12 Điểm này được sửa đổi theo quy định tại mục 12, Phụ lục 1 của Thông tư số 15/2013/TT-BTTTT ngày 01 tháng 7 năm 2013 của Bộ trưởng Bộ Thông tin và Truyền thông sửa đổi, bổ sung Thông tư số 20/2012/TT-BTTTT ngày 04 tháng 12 năm 2012 của Bộ trưởng Bộ Thông tin và Truyền thông ban hành Quy chuẩn kỹ thuật quốc gia, có hiệu lực thi hành kể từ ngày 15 tháng 8 năm 2013.
13 Điểm này được sửa đổi theo quy định tại mục 13, Phụ lục 1 của Thông tư số 15/2013/TT-BTTTT ngày 01 tháng 7 năm 2013 của Bộ trưởng Bộ Thông tin và Truyền thông sửa đổi, bổ sung Thông tư số 20/2012/TT-BTTTT ngày 04 tháng 12 năm 2012 của Bộ trưởng Bộ Thông tin và Truyền thông ban hành Quy chuẩn kỹ thuật quốc gia, có hiệu lực thi hành kể từ ngày 15 tháng 8 năm 2013.
14 Cụm từ “Chế độ B (Multiple PLP)” được sửa đổi thành cụm từ “Chế độ A (Single PLP)” theo quy định tại mục 14, Phụ lục 1 của Thông tư số 15/2013/TT-BTTTT ngày 01 tháng 7 năm 2013 của Bộ trưởng Bộ Thông tin và Truyền thông sửa đổi, bổ sung Thông tư số 20/2012/TT-BTTTT ngày 04 tháng 12 năm 2012 của Bộ trưởng Bộ Thông tin và Truyền thông ban hành Quy chuẩn kỹ thuật quốc gia, có hiệu lực thi hành kể từ ngày 15 tháng 8 năm 2013.
15 Cụm từ “Chế độ B (Multiple PLP)” được sửa đổi thành cụm từ “Chế độ A (Single PLP)” theo quy định tại mục 14, Phụ lục 1 của Thông tư số 15/2013/TT-BTTTT ngày 01 tháng 7 năm 2013 của Bộ trưởng Bộ Thông tin và Truyền thông sửa đổi, bổ sung Thông tư số 20/2012/TT-BTTTT ngày 04 tháng 12 năm 2012 của Bộ trưởng Bộ Thông tin và Truyền thông ban hành Quy chuẩn kỹ thuật quốc gia, có hiệu lực thi hành kể từ ngày 15 tháng 8 năm 2013.
16 Bảng này được sửa đổi theo quy định tại mục 15, Phụ lục 1 của Thông tư số 15/2013/TT-BTTTT ngày 01 tháng 7 năm 2013 của Bộ trưởng Bộ Thông tin và Truyền thông sửa đổi, bổ sung Thông tư số 20/2012/TT-BTTTT ngày 04 tháng 12 năm 2012 của Bộ trưởng Bộ Thông tin và Truyền thông ban hành Quy chuẩn kỹ thuật quốc gia, có hiệu lực thi hành kể từ ngày 15 tháng 8 năm 2013.
17 Bảng này được sửa đổi theo quy định tại mục 16, Phụ lục 1 của Thông tư số 15/2013/TT-BTTTT ngày 01 tháng 7 năm 2013 của Bộ trưởng Bộ Thông tin và Truyền thông sửa đổi, bổ sung Thông tư số 20/2012/TT-BTTTT ngày 04 tháng 12 năm 2012 của Bộ trưởng Bộ Thông tin và Truyền thông ban hành Quy chuẩn kỹ thuật quốc gia, có hiệu lực thi hành kể từ ngày 15 tháng 8 năm 2013.
18 Bảng này được sửa đổi theo quy định tại mục 17, Phụ lục 1 của Thông tư số 15/2013/TT-BTTTT ngày 01 tháng 7 năm 2013 của Bộ trưởng Bộ Thông tin và Truyền thông sửa đổi, bổ sung Thông tư số 20/2012/TT-BTTTT ngày 04 tháng 12 năm 2012 của Bộ trưởng Bộ Thông tin và Truyền thông ban hành Quy chuẩn kỹ thuật quốc gia, có hiệu lực thi hành kể từ ngày 15 tháng 8 năm 2013.
19 Bảng này được sửa đổi theo quy định tại mục 18, Phụ lục 1 của Thông tư số 15/2013/TT-BTTTT ngày 01 tháng 7 năm 2013 của Bộ trưởng Bộ Thông tin và Truyền thông sửa đổi, bổ sung Thông tư số 20/2012/TT-BTTTT ngày 04 tháng 12 năm 2012 của Bộ trưởng Bộ Thông tin và Truyền thông ban hành Quy chuẩn kỹ thuật quốc gia, có hiệu lực thi hành kể từ ngày 15 tháng 8 năm 2013.
20 Điểm này được sửa đổi theo quy định tại mục 19, Phụ lục 1 của Thông tư số 15/2013/TT-BTTTT ngày 01 tháng 7 năm 2013 của Bộ trưởng Bộ Thông tin và Truyền thông sửa đổi, bổ sung Thông tư số 20/2012/TT-BTTTT ngày 04 tháng 12 năm 2012 của Bộ trưởng Bộ Thông tin và Truyền thông ban hành Quy chuẩn kỹ thuật quốc gia, có hiệu lực thi hành kể từ ngày 15 tháng 8 năm 2013.
21 Điểm này được bãi bỏ theo quy định tại mục 20, Phụ lục 1 của Thông tư số 15/2013/TT-BTTTT ngày 01 tháng 7 năm 2013 của Bộ trưởng Bộ Thông tin và Truyền thông sửa đổi, bổ sung Thông tư số 20/2012/TT-BTTTT ngày 04 tháng 12 năm 2012 của Bộ trưởng Bộ Thông tin và Truyền thông ban hành Quy chuẩn kỹ thuật quốc gia, có hiệu lực thi hành kể từ ngày 15 tháng 8 năm 2013.
22 Điểm này được sửa đổi theo quy định tại mục 21, Phụ lục 1 của Thông tư số 15/2013/TT-BTTTT ngày 01 tháng 7 năm 2013 của Bộ trưởng Bộ Thông tin và Truyền thông sửa đổi, bổ sung Thông tư số 20/2012/TT-BTTTT ngày 04 tháng 12 năm 2012 của Bộ trưởng Bộ Thông tin và Truyền thông ban hành Quy chuẩn kỹ thuật quốc gia, có hiệu lực thi hành kể từ ngày 15 tháng 8 năm 2013.
23 Điểm này được sửa đổi theo quy định tại mục 22, Phụ lục 1 của Thông tư số 15/2013/TT-BTTTT ngày 01 tháng 7 năm 2013 của Bộ trưởng Bộ Thông tin và Truyền thông sửa đổi, bổ sung Thông tư số 20/2012/TT-BTTTT ngày 04 tháng 12 năm 2012 của Bộ trưởng Bộ Thông tin và Truyền thông ban hành Quy chuẩn kỹ thuật quốc gia, có hiệu lực thi hành kể từ ngày 15 tháng 8 năm 2013.
24 Bảng này được sửa đổi theo quy định tại mục 23, Phụ lục 1 của Thông tư số 15/2013/TT-BTTTT ngày 01 tháng 7 năm 2013 của Bộ trưởng Bộ Thông tin và Truyền thông sửa đổi, bổ sung Thông tư số 20/2012/TT-BTTTT ngày 04 tháng 12 năm 2012 của Bộ trưởng Bộ Thông tin và Truyền thông ban hành Quy chuẩn kỹ thuật quốc gia, có hiệu lực thi hành kể từ ngày 15 tháng 8 năm 2013.
25 Điểm này được sửa đổi theo quy định tại mục 24, Phụ lục 1 của Thông tư số 15/2013/TT-BTTTT ngày 01 tháng 7 năm 2013 của Bộ trưởng Bộ Thông tin và Truyền thông sửa đổi, bổ sung Thông tư số 20/2012/TT-BTTTT ngày 04 tháng 12 năm 2012 của Bộ trưởng Bộ Thông tin và Truyền thông ban hành Quy chuẩn kỹ thuật quốc gia, có hiệu lực thi hành kể từ ngày 15 tháng 8 năm 2013.
26 Điểm này được bãi bỏ theo quy định tại mục 25, Phụ lục 1 của Thông tư số 15/2013/TT-BTTTT ngày 01 tháng 7 năm 2013 của Bộ trưởng Bộ Thông tin và Truyền thông sửa đổi, bổ sung Thông tư số 20/2012/TT-BTTTT ngày 04 tháng 12 năm 2012 của Bộ trưởng Bộ Thông tin và Truyền thông ban hành Quy chuẩn kỹ thuật quốc gia, có hiệu lực thi hành kể từ ngày 15 tháng 8 năm 2013.
27 Điểm này được sửa đổi theo quy định tại mục 26, Phụ lục 1 của Thông tư số 15/2013/TT-BTTTT ngày 01 tháng 7 năm 2013 của Bộ trưởng Bộ Thông tin và Truyền thông sửa đổi, bổ sung Thông tư số 20/2012/TT-BTTTT ngày 04 tháng 12 năm 2012 của Bộ trưởng Bộ Thông tin và Truyền thông ban hành Quy chuẩn kỹ thuật quốc gia, có hiệu lực thi hành kể từ ngày 15 tháng 8 năm 2013.
28 Điểm này được bãi bỏ theo quy định tại mục 27, Phụ lục 1 của Thông tư số 15/2013/TT-BTTTT ngày 01 tháng 7 năm 2013 của Bộ trưởng Bộ Thông tin và Truyền thông sửa đổi, bổ sung Thông tư số 20/2012/TT-BTTTT ngày 04 tháng 12 năm 2012 của Bộ trưởng Bộ Thông tin và Truyền thông ban hành Quy chuẩn kỹ thuật quốc gia, có hiệu lực thi hành kể từ ngày 15 tháng 8 năm 2013.
29 Điểm này được sửa đổi theo quy định tại mục 28, Phụ lục 1 của Thông tư số 15/2013/TT-BTTTT ngày 01 tháng 7 năm 2013 của Bộ trưởng Bộ Thông tin và Truyền thông sửa đổi, bổ sung Thông tư số 20/2012/TT-BTTTT ngày 04 tháng 12 năm 2012 của Bộ trưởng Bộ Thông tin và Truyền thông ban hành Quy chuẩn kỹ thuật quốc gia, có hiệu lực thi hành kể từ ngày 15 tháng 8 năm 2013.
30 Mục này được sửa đổi theo quy định tại mục 29, Phụ lục 1 của Thông tư số 15/2013/TT-BTTTT ngày 01 tháng 7 năm 2013 của Bộ trưởng Bộ Thông tin và Truyền thông sửa đổi, bổ sung Thông tư số 20/2012/TT-BTTTT ngày 04 tháng 12 năm 2012 của Bộ trưởng Bộ Thông tin và Truyền thông ban hành Quy chuẩn kỹ thuật quốc gia, có hiệu lực thi hành kể từ ngày 15 tháng 8 năm 2013.
31 Bảng này được sửa đổi theo quy định tại mục 30, Phụ lục 1 của Thông tư số 15/2013/TT-BTTTT ngày 01 tháng 7 năm 2013 của Bộ trưởng Bộ Thông tin và Truyền thông sửa đổi, bổ sung Thông tư số 20/2012/TT-BTTTT ngày 04 tháng 12 năm 2012 của Bộ trưởng Bộ Thông tin và Truyền thông ban hành Quy chuẩn kỹ thuật quốc gia, có hiệu lực thi hành kể từ ngày 15 tháng 8 năm 2013.
32 Phần này được sửa đổi, bổ sung theo quy định tại mục 31, Phụ lục 1 của Thông tư số 15/2013/TT-BTTTT ngày 01 tháng 7 năm 2013 của Bộ trưởng Bộ Thông tin và Truyền thông sửa đổi, bổ sung Thông tư số 20/2012/TT-BTTTT ngày 04 tháng 12 năm 2012 của Bộ trưởng Bộ Thông tin và Truyền thông ban hành Quy chuẩn kỹ thuật quốc gia, có hiệu lực thi hành kể từ ngày 15 tháng 8 năm 2013.
33 Mục này được bãi bỏ theo quy định tại mục 32, Phụ lục 1 của Thông tư số 15/2013/TT-BTTTT ngày 01 tháng 7 năm 2013 của Bộ trưởng Bộ Thông tin và Truyền thông sửa đổi, bổ sung Thông tư số 20/2012/TT-BTTTT ngày 04 tháng 12 năm 2012 của Bộ trưởng Bộ Thông tin và Truyền thông ban hành Quy chuẩn kỹ thuật quốc gia, có hiệu lực thi hành kể từ ngày 15 tháng 8 năm 2013.
34 Phần này được sửa đổi, bổ sung theo quy định tại mục 33, Phụ lục 1 của Thông tư số 15/2013/TT-BTTTT ngày 01 tháng 7 năm 2013 của Bộ trưởng Bộ Thông tin và Truyền thông sửa đổi, bổ sung Thông tư số 20/2012/TT-BTTTT ngày 04 tháng 12 năm 2012 của Bộ trưởng Bộ Thông tin và Truyền thông ban hành Quy chuẩn kỹ thuật quốc gia, có hiệu lực thi hành kể từ ngày 15 tháng 8 năm 2013.
35 Mục này được bãi bỏ theo quy định tại mục 34, Phụ lục 1 của Thông tư số 15/2013/TT-BTTTT ngày 01 tháng 7 năm 2013 của Bộ trưởng Bộ Thông tin và Truyền thông sửa đổi, bổ sung Thông tư số 20/2012/TT-BTTTT ngày 04 tháng 12 năm 2012 của Bộ trưởng Bộ Thông tin và Truyền thông ban hành Quy chuẩn kỹ thuật quốc gia, có hiệu lực thi hành kể từ ngày 15 tháng 8 năm 2013.
36 Mục này được bãi bỏ theo quy định tại mục 35, Phụ lục 1 của Thông tư số 15/2013/TT-BTTTT ngày 01 tháng 7 năm 2013 của Bộ trưởng Bộ Thông tin và Truyền thông sửa đổi, bổ sung Thông tư số 20/2012/TT-BTTTT ngày 04 tháng 12 năm 2012 của Bộ trưởng Bộ Thông tin và Truyền thông ban hành Quy chuẩn kỹ thuật quốc gia, có hiệu lực thi hành kể từ ngày 15 tháng 8 năm 2013.
37 Phần này được sửa đổi, bổ sung theo quy định tại mục 36, Phụ lục 1 của Thông tư số 15/2013/TT-BTTTT ngày 01 tháng 7 năm 2013 của Bộ trưởng Bộ Thông tin và Truyền thông sửa đổi, bổ sung Thông tư số 20/2012/TT-BTTTT ngày 04 tháng 12 năm 2012 của Bộ trưởng Bộ Thông tin và Truyền thông ban hành Quy chuẩn kỹ thuật quốc gia, có hiệu lực thi hành kể từ ngày 15 tháng 8 năm 2013.
38 Mục này được bãi bỏ theo quy định tại mục 37, Phụ lục 1 của Thông tư số 15/2013/TT-BTTTT ngày 01 tháng 7 năm 2013 của Bộ trưởng Bộ Thông tin và Truyền thông sửa đổi, bổ sung Thông tư số 20/2012/TT-BTTTT ngày 04 tháng 12 năm 2012 của Bộ trưởng Bộ Thông tin và Truyền thông ban hành Quy chuẩn kỹ thuật quốc gia, có hiệu lực thi hành kể từ ngày 15 tháng 8 năm 2013.
39 Mục này được bãi bỏ theo quy định tại mục 38, Phụ lục 1 của Thông tư số 15/2013/TT-BTTTT ngày 01 tháng 7 năm 2013 của Bộ trưởng Bộ Thông tin và Truyền thông sửa đổi, bổ sung Thông tư số 20/2012/TT-BTTTT ngày 04 tháng 12 năm 2012 của Bộ trưởng Bộ Thông tin và Truyền thông ban hành Quy chuẩn kỹ thuật quốc gia, có hiệu lực thi hành kể từ ngày 15 tháng 8 năm 2013.
40 Mục này được bãi bỏ theo quy định tại mục 39, Phụ lục 1 của Thông tư số 15/2013/TT-BTTTT ngày 01 tháng 7 năm 2013 của Bộ trưởng Bộ Thông tin và Truyền thông sửa đổi, bổ sung Thông tư số 20/2012/TT-BTTTT ngày 04 tháng 12 năm 2012 của Bộ trưởng Bộ Thông tin và Truyền thông ban hành Quy chuẩn kỹ thuật quốc gia, có hiệu lực thi hành kể từ ngày 15 tháng 8 năm 2013.
41 Phần này được sửa đổi, bổ sung theo quy định tại mục 40, Phụ lục 1 của Thông tư số 15/2013/TT-BTTTT ngày 01 tháng 7 năm 2013 của Bộ trưởng Bộ Thông tin và Truyền thông sửa đổi, bổ sung Thông tư số 20/2012/TT-BTTTT ngày 04 tháng 12 năm 2012 của Bộ trưởng Bộ Thông tin và Truyền thông ban hành Quy chuẩn kỹ thuật quốc gia, có hiệu lực thi hành kể từ ngày 15 tháng 8 năm 2013.
42 Mục này được sửa đổi, bổ sung theo quy định tại mục 41, Phụ lục 1 của Thông tư số 15/2013/TT-BTTTT sửa đổi, bổ sung Thông tư số 15/2013/TT-BTTTT ngày 01 tháng 7 năm 2013 của Bộ trưởng Bộ Thông tin và Truyền thông sửa đổi, bổ sung Thông tư số 20/2012/TT-BTTTT ngày 04 tháng 12 năm 2012 của Bộ trưởng Bộ Thông tin và Truyền thông ban hành Quy chuẩn kỹ thuật quốc gia, có hiệu lực thi hành kể từ ngày 15 tháng 8 năm 2013.
43 Thứ tự 11 trong Bảng A.10 được sửa đổi theo quy định tại mục 42, Phụ lục 1 của Thông tư số 15/2013/TT-BTTTT ngày 01 tháng 7 năm 2013 của Bộ trưởng Bộ Thông tin và Truyền thông sửa đổi, bổ sung Thông tư số 20/2012/TT-BTTTT ngày 04 tháng 12 năm 2012 của Bộ trưởng Bộ Thông tin và Truyền thông ban hành Quy chuẩn kỹ thuật quốc gia, có hiệu lực thi hành kể từ ngày 15 tháng 8 năm 2013.
1 Đoạn “QCVN 64:2012/BTTTT được xây dựng trên cơ sở tài liệu ETSI EN 302 755 V1.3.1: “Digital Video Broadcasting (DVB); Frame structure, channel coding and modulation for a second generation digital terrestrial television broadcasting system (DVB-T2), DVB Document A14-2, Digital Video Broadcasting (DVB); Measurement guidelines for DVB systems; Amendment for DVB-T2 system” được sửa đổi thành “QCVN 64:2012/BTTTT được xây dựng trên cơ sở tài liệu ETSI EN 302 755 V1.2.1 Digital Video Broadcasting (DVB); Frame structure, channel coding and modulation for a second generation digital terrestrial television broadcasting system (DVB-T2), DVB Document A14-2, Digital Video Broadcasting (DVB); Measurement guidelines for DVB systems; Amendment for DVB-T2 system” theo quy định tại mục 1, Phụ lục 2 của Thông tư số 15/2013/TT-BTTTT ngày 01 tháng 7 năm 2013 của Bộ trưởng Bộ Thông tin và Truyền thông sửa đổi, bổ sung Thông tư số 20/2012/TT-BTTTT ngày 04 tháng 12 năm 2012 của Bộ trưởng Bộ Thông tin và Truyền thông ban hành Quy chuẩn kỹ thuật quốc gia, có hiệu lực kể từ ngày 15 tháng 8 năm 2013.
2 Đoạn “AC3 Mã hóa âm thanh-3, Chuẩn mã hóa âm thanh số, còn gọi là Dolby Audio Coding-3, digital audio compression standard, known as Dolby Digital” và đoạn “E-AC3 Mã hóa AC3 cấp cao Enhanced AC3, known as Dolby Digital Plus” này được bãi bỏ theo quy định tại mục 1, Phụ lục 2 của Thông tư số 15/2013/TT-BTTTT ngày 01 tháng 7 năm 2013 của Bộ trưởng Bộ Thông tin và Truyền thông sửa đổi, bổ sung Thông tư số 20/2012/TT-BTTTT ngày 04 tháng 12 năm 2012 của Bộ trưởng Bộ Thông tin và Truyền thông ban hành Quy chuẩn kỹ thuật quốc gia, có hiệu lực kể từ ngày 15 tháng 8 năm 2013.
3 Mục này được sửa đổi theo quy định tại mục 3, Phụ lục 2 của Thông tư số 15/2013/TT-BTTTT ngày 01 tháng 7 năm 2013 của Bộ trưởng Bộ Thông tin và Truyền thông sửa đổi, bổ sung Thông tư số 20/2012/TT-BTTTT ngày 04 tháng 12 năm 2012 của Bộ trưởng Bộ Thông tin và Truyền thông ban hành Quy chuẩn kỹ thuật quốc gia, có hiệu lực kể từ ngày 15 tháng 8 năm 2013.
4 Mục này được sửa đổi theo quy định tại mục 4, Phụ lục 2 của Thông tư số 15/2013/TT-BTTTT ngày 01 tháng 7 năm 2013 của Bộ trưởng Bộ Thông tin và Truyền thông sửa đổi, bổ sung Thông tư số 20/2012/TT-BTTTT ngày 04 tháng 12 năm 2012 của Bộ trưởng Bộ Thông tin và Truyền thông ban hành Quy chuẩn kỹ thuật quốc gia, có hiệu lực kể từ ngày 15 tháng 8 năm 2013.
5 Mục này được sửa đổi theo quy định tại mục 5, Phụ lục 2 của Thông tư số 15/2013/TT-BTTTT ngày 01 tháng 7 năm 2013 của Bộ trưởng Bộ Thông tin và Truyền thông sửa đổi, bổ sung Thông tư số 20/2012/TT-BTTTT ngày 04 tháng 12 năm 2012 của Bộ trưởng Bộ Thông tin và Truyền thông ban hành Quy chuẩn kỹ thuật quốc gia, có hiệu lực kể từ ngày 15 tháng 8 năm 2013
6 Mục này được sửa đổi theo quy định tại mục 6, Phụ lục 2 của Thông tư số 15/2013/TT-BTTTT ngày 01 tháng 7 năm 2013 của Bộ trưởng Bộ Thông tin và Truyền thông sửa đổi, bổ sung Thông tư số 20/2012/TT-BTTTT ngày 04 tháng 12 năm 2012 của Bộ trưởng Bộ Thông tin và Truyền thông ban hành Quy chuẩn kỹ thuật quốc gia, có hiệu lực kể từ ngày 15 tháng 8 năm 2013.
7 Đoạn “Phụ đề phải được mã hóa dưới dạng bipmap theo EN 300 743 v1.3.1” được sửa đổi thành “Phụ đề phải được mã hóa dưới dạng bitmap theo EN 300 743 v1.2.1” theo quy định tại mục 7, Phụ lục 2 của Thông tư số 15/2013/TT-BTTTT ngày 01 tháng 7 năm 2013 của Bộ trưởng Bộ Thông tin và Truyền thông sửa đổi, bổ sung Thông tư số 20/2012/TT-BTTTT ngày 04 tháng 12 năm 2012 của Bộ trưởng Bộ Thông tin và Truyền thông ban hành Quy chuẩn kỹ thuật quốc gia, có hiệu lực kể từ ngày 15 tháng 8 năm 2013.
8 Đoạn “Tất cả phụ đề phải được hỗ trợ tối thiểu hai ngôn ngữ Tiếng Việt (UFT-8 trở lên) và Tiếng Anh” được sửa đổi thành “Tất cả phụ đề phải được hỗ trợ tối thiểu hai ngôn ngữ tiếng Việt và tiếng Anh” theo quy định tại mục 7, Phụ lục 2 của Thông tư số 15/2013/TT-BTTTT ngày 01 tháng 7 năm 2013 của Bộ trưởng Bộ Thông tin và Truyền thông sửa đổi, bổ sung Thông tư số 20/2012/TT-BTTTT ngày 04 tháng 12 năm 2012 của Bộ trưởng Bộ Thông tin và Truyền thông ban hành Quy chuẩn kỹ thuật quốc gia, có hiệu lực kể từ ngày 15 tháng 8 năm 2013.
9 Tài liệu tham khảo [1] được sửa đổi theo quy định tại mục 8, Phụ lục 2 của Thông tư số 15/2013/TT-BTTTT ngày 01 tháng 7 năm 2013 của Bộ trưởng Bộ Thông tin và Truyền thông sửa đổi, bổ sung Thông tư số 20/2012/TT-BTTTT ngày 04 tháng 12 năm 2012 của Bộ trưởng Bộ Thông tin và Truyền thông ban hành Quy chuẩn kỹ thuật quốc gia, có hiệu lực kể từ ngày 15 tháng 8 năm 2013.
- 1Thông tư 20/2012/TT-BTTTT về ban hành Quy chuẩn kỹ thuật quốc gia do Bộ trưởng Bộ Thông tin và Truyền thông ban hành
- 2Thông tư 15/2013/TT-BTTTT sửa đổi Thông tư 20/2012/TT-BTTTT về Quy chuẩn kỹ thuật quốc gia do Bộ trưởng Bộ Thông tin và Truyền thông ban hành
- 3Thông tư 15/2013/TT-BTTTT sửa đổi Thông tư 20/2012/TT-BTTTT về Quy chuẩn kỹ thuật quốc gia do Bộ trưởng Bộ Thông tin và Truyền thông ban hành
Văn bản hợp nhất 2147/VBHN-BTTTT hợp nhất Thông tư về Quy chuẩn kỹ thuật quốc gia do Bộ trưởng Bộ Thông tin và Truyền thông ban hành
- Số hiệu: 2147/VBHN-BTTTT
- Loại văn bản: Văn bản hợp nhất
- Ngày ban hành: 24/07/2013
- Nơi ban hành: Bộ Thông tin và Truyền thông
- Người ký: Nguyễn Bắc Son
- Ngày công báo: 10/08/2013
- Số công báo: Từ số 469 đến số 470
- Ngày hiệu lực: 24/07/2013
- Tình trạng hiệu lực: Còn hiệu lực
