TIÊU CHUẨN NHÀ NƯỚC

TCVN 97-63

BULÔNG TINH ĐẦU SÁU CẠNH NHỎ CÓ CỔ ĐỊNH HƯỚNG

KÍCH THƯỚC

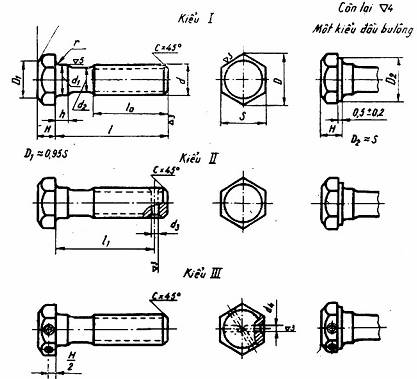

1. Kích thước của bulông tinh đầu sáu cạnh nhỏ có cổ định hướng phải theo những chỉ dẫn ở hình vẽ và trong các bảng 1 và 2 của tiêu chuẩn này.

Ví dụ ký hiệu quy ước của bulông đường kính 12 mm, chiều dài 60 mm:

có ren bước nhỏ (kiểu I): Bulông M 12 x 60 TCVN 97-63

có ren bước nhỏ 1,25 mm (kiểu I): Bulông M 12 x 1,25 x 60 TCVN 97-63

có ren bước lớn (kiểu II): Bulông II M 12 x 60 TCVN 97-63

có ren bước nhỏ 1,25 mm (kiểu II): Bulông II M 12 x 1,25 x 60 TCVN 97-63

có ren bước nhỏ 1,25 mm (kiểu III): Bulông III M 12 x 1,25 x 60 TCVN 97-63

mm                                                                                           Bảng 1

Đường kính danh nghĩa của ren d

6

8

10

12

(14)

16

(18)

20

(22)

24

(27)

30

36

S

Kích thước danh nghĩa
