TIÊU CHUẨN VIỆT NAM

TCVN 5907:1995

BIỂU DIỄN REN VÀ CÁC CHI TIẾT CÓ REN - QUY ĐỊNH CHUNG

Screw threads and threadad parts - General conventions

Lời nói đầu

TCVN 5907 – 1995 được xây dựng trên cơ sở ISO 6410-1-1993;

TCVN 5907-1995 thay thế cho TCVN 12-85 và TCVN 204 – 66;

TCVN 5907-1995 do Ban kỹ thuật tiêu chuẩn TCVN/TC10 bản vẽ kỹ thuật biên soạn, Tổng cục Tiêu chuẩn – Đo lường – Chất lượng đề nghị và được Bộ Khoa học, Công nghệ và Môi trường ban hành.

BIỂU DIỄN REN VÀ CÁC CHI TIẾT CÓ REN - QUY ĐỊNH CHUNG

Screw threads and threadad parts - General conventions

Tiêu chuẩn này trình bày các quy định chung về biểu diễn ren và các chi tiết có ren trên các bản vẽ kỹ thuật.

1. Biểu diễn

1.1. Biễu diễn nguyên dạng

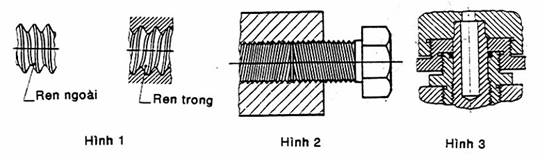

Trong một số dạng tài liệu kỹ thuật (thí dụ quảng cáo, sổ tay sử dụng …), để minh hoạt, ren hay các mối ghép bằng ren được biểu diễn nguyên dạng ở trên hình chiếu hay trên hình cắt (hình 1 đến 3). Bước ren và prôfin ren không cần vẽ đúng theo tỷ lệ.

Trong các bản vẽ kỹ thuật, biểu diễn nguyên dạng ren (hình 1 đến 3) chỉ dùng khi thật cần thiết và trong mọi trường hợp đường cong là hình chiếu của đường xoắn ốc được vẽ bằng nét thẳng (hình 2).

1.2. Biểu diễn quy ước

Trong các loại bản vẽ kỹ thuật, ren và các chi tiết có ren được biểu diễn đơn giản theo quy ước như hình 1 đến 7.

1.2.1. Biểu diễn ren trên mặt phẳng song song với trục ren

Trên các hình chiếu và các hình cắt của ren thấy, đường đỉnh ren được vẽ bằng nét liền đậm và đường chân ren được vẽ bằng nét liền mảnh (hình 4 đến 13). Khoảng cách giữa đường đỉnh ren tới đường chân ren xấp xỉ bằng chiều cao của ren. Trong mọi trường hợp khoảng cách đó phải lớn hơn hai lần chiều rộng của nét liền đậm nhưng không nhỏ hơn 0,7 mm.

Chú thích: Trong một số trường hợp như vẽ bằng máy tính điện tử;

- khoảng cách giữa chân ren tới đường đỉnh ren lấy bằng 1,5 mm, đối với ren có đường kính danh nghĩa d ≥ 8mm.

- ren được biểu diễn đơn giản theo dạng sơ đồ, đối với ren có đường kính danh nghĩa d ≤ 6mm.

1.2.2. Biểu diễn trên mặt phẳng vuông góc với trục ren

Trên hình chiếu hay hình cắt của mặt phẳng vuông góc với trục ren đường chân ren được thể hiện bằng khoảng 3/4 vòng tròn vẽ bằng nét liền mảnh (hình 4 và 5). Phần hở của cung tròn đó thường ở về phía trên bên phải. Quy ước không vẽ vòng tròn thể hiện đầu mép vát của ren (hình 4 và 5).

Chú thích: Tùy theo phần cắt của ren trên hình biểu diễn, phần hở của cung tròn thể hiện đường chân ren có thể có các vị trí khác nhau (hình 6).

1.2.3. Ren khuất

Khi cần thể hiện ren khuất, quy ước dùng nét đứt mảnh để vẽ các đường đỉnh ren và chân ren (hình 7)

1.2.4. Đường gạch gạch

Trên hình cắt và mặt cắt của ren, các đường gạch gạch được kẻ đến nét liền đậm thể hiện đường đỉnh ren (hình 5 và 6).

1.2..5 Đường giới hạn ren

Đường giới hạn chiều dài đoạn ren đầy được thể hiện:

- bằng nét liền đậm, nếu là ren thấy;

- bằng nét đứt, nếu là ren khuất.

Đường giới hạn ren được kẻ đến đường biểu diễn đường kính ngoài của ren (hình 4, 8, 11 và 13).

1.2.6. Đoạn ren cạn

Thông thường không biểu diễn đoạn ren cạn (hình 4, 5 và 7). Song khi cần thiết biểu diễn hay ghi kích thước đoạn ren cạn thấy, được vẽ bằng gạch nghiêng, mảnh (hình 8 và 13).

1.3. Biểu diễn mối ghép ren
