TIÊU CHUẨN NHÀ NƯỚC

TCVN 2504 - 78

VÍT CẤY CÓ ĐƯỜNG KÍNH REN

LỚN HƠN 48 mm

(TINH)

Studs for threoded hole with diameter from 52 to 160 mm

(high precision)

1. Tiêu chuẩn này dùng cho vít cấy thông dụng, cấp chính xác cao.

2. Vít cấy được chia làm hai loại theo chiều dài đoạn ren cấy: l = 1 d; l = 1,25 d.

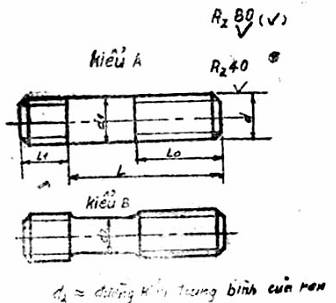

3. Kích thước cơ bản của vít cấy phải theo chỉ dẫn trên hình vẽ và trong bảng 1 và 2 của tiêu chuẩn này.

Chú thích:

1. Vít cấy kiểu B có chiều dài đoạn ren cấy l₁ = d và l = 1,25 d được chế tạo theo sự thỏa thuận của hai bên.

2. d₂ = đường kính trung bình của ren.

3. Để tránh nhầm lẫn khi lắp ghép nên chế tạo đầu mút vát côn cho phần ren cấy, đầu mút chỏm cầu cho phần ren lắp với đai ốc.

mm                                                  Bảng 1
