TIÊU CHUẨN NHÀ NƯỚC

TCVN 2260 - 77

TRUYỀN ĐỘNG BÁNH RĂNG CÔN MÔ ĐUN NHỎ

DUNG SAI

Tiêu chuẩn này áp dụng cho các bánh răng, bộ truyền cũng như các cặp truyền, bánh răng côn ăn khớp ngoài, răng thẳng có đường kính trung bình côn chia đến 200 mm, môđun trung bình trong giới hạn, 0,1 £ m < 1 mm, prôfin gốc theo TCVN 1804 - 76.

1. CẤP CHÍNH XÁC VÀ DẠNG ĐỐI TIẾP

1.1. Quy định 12 cấp chính xác của bánh răng và bộ truyền, ký hiệu bằng các chữ số 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11 và 12 ứng với thứ tự giảm dần của độ chính xác.

Chú thích: Tiêu chuẩn không quy định dung sai và sai lệch cho các cấp chính xác 1, 2 và 3. Những cấp chính xác này được giới thiệu đề sử dụng trong tương lai.

1.2. Mỗi cấp chính xác gồm các mức: chính xác động học, làm việc êm và tiếp xúc mặt răng của bánh răng trong bộ truyền.

1.3. Cho phép phối hợp mức chính xác động học của bánh răng và bộ truyền, mức làm việc êm và mức tiếp xúc của các răng có các cấp chính xác khác nhau.

1.4. Khi phối hợp các mức có các cấp chính xác khác nhau, mức làm việc êm của bánh răng và bộ truyền không được cao hơn hoặc thấp hơn quá một cấp so với mức chính xác động học, mức tiếp xúc của răng không được thấp hơn quá một cấp so với mức làm việc êm.

1.5. Quy định 5 dạng đối tiếp của bánh răng và bộ truyền và các độ hở mặt răng cần thiết tương ứng (hình vẽ và bảng 1) độc lập đối với các cấp chính xác.

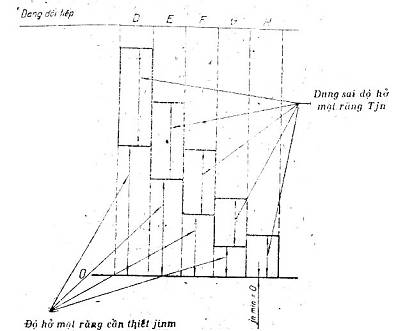

Độ hở mặt răng cần thiết và dung sai của nó nó ứng với các dạng đối tiếp khác nhau.

Hình 6

Bảng 1
