TIÊU CHUẨN NHÀ NƯỚC

TCVN 2035 – 77

CHỐT LÒ XO - KÍCH THƯỚC

Lock pins - Dimensions

1. Tiêu chuẩn này áp dụng cho chốt lò xo dung trong ngành ô-tô, máy kéo và máy công nghiệp.

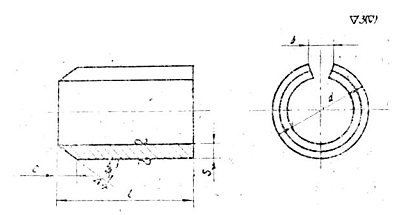

2. Kết cấu và kích thước của chốt lò xo phải theo đúng chỉ dẫn trên hình vẽ và trong bảng.

Ví dụ kí hiệu quy ước của chốt lò xo có đường kính d = 4 mm, chiều dài l = 12 mm:

không mạ, phủ:

Chốt lò xo 4 x 12 TCVN 2035 – 77;

Mạ, phủ theo nhóm 01:

Chốt lò xo 4 x 12.01 TCVN 2035 – 77.

d

Kích thước danh nghĩa

4

5

6

8

10

12

16

20

25

Sai lệch giới hạn

­+0,40

+0,25

+0,5

+0,3

+0,65

+0,40

+0,8

+0,5

S

0,8

1

1,2

1,5

1,8

2

2,5

3

C

0,5

0,6

0,8

1



1,2

1,6

1,8

2

b

1,4

1,6

2

2,5

4

5,8

l

Khối lượng 1000 cái chốt, kg ≈

12

0,75

1,19

1,69
