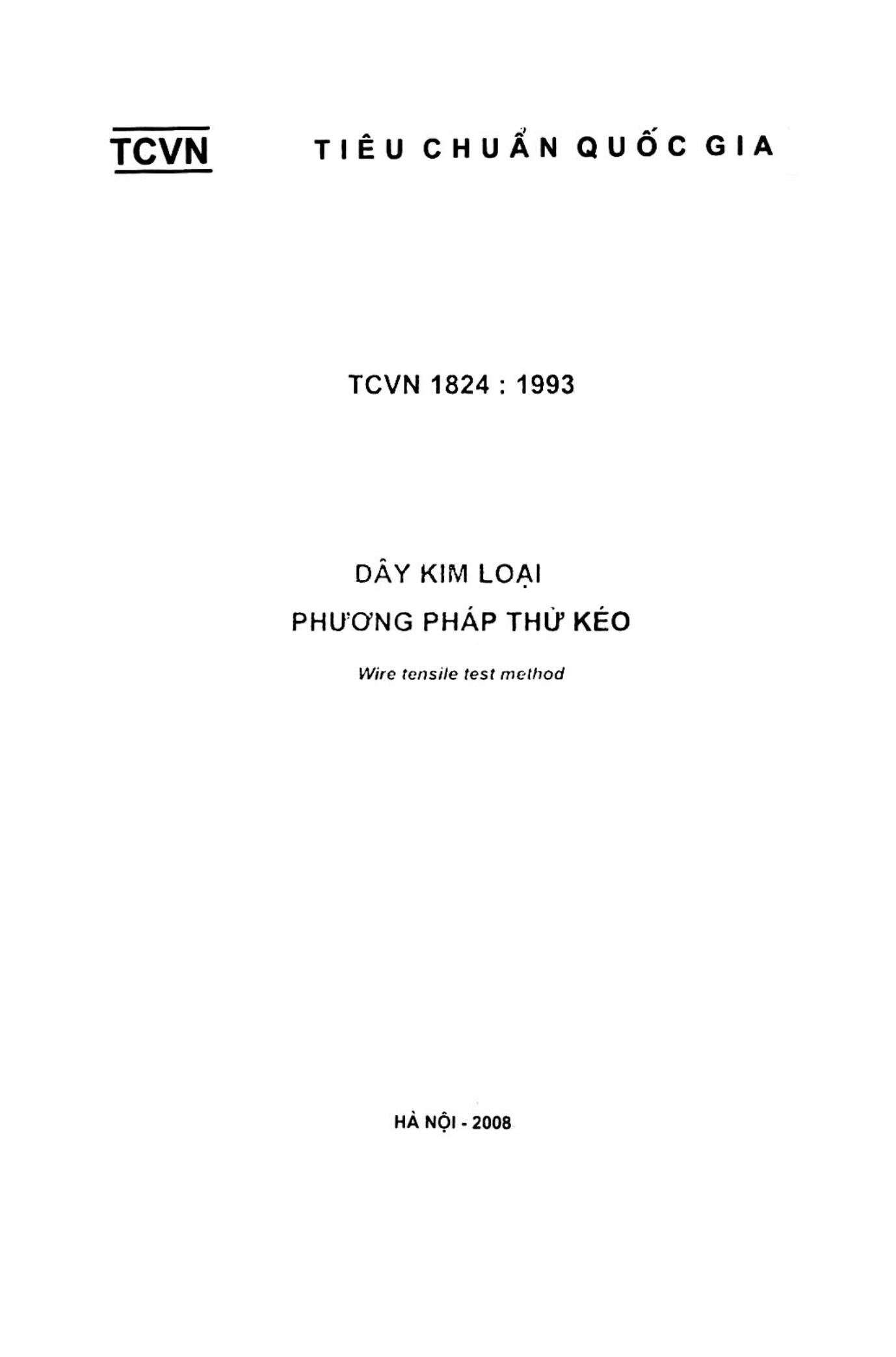

TIÊU CHUẨN QUỐC GIA

TCVN 1824 : 1993

DÂY KIM LOẠI

PHƯƠNG PHÁP THỬ KÉO

Wire tensile test method

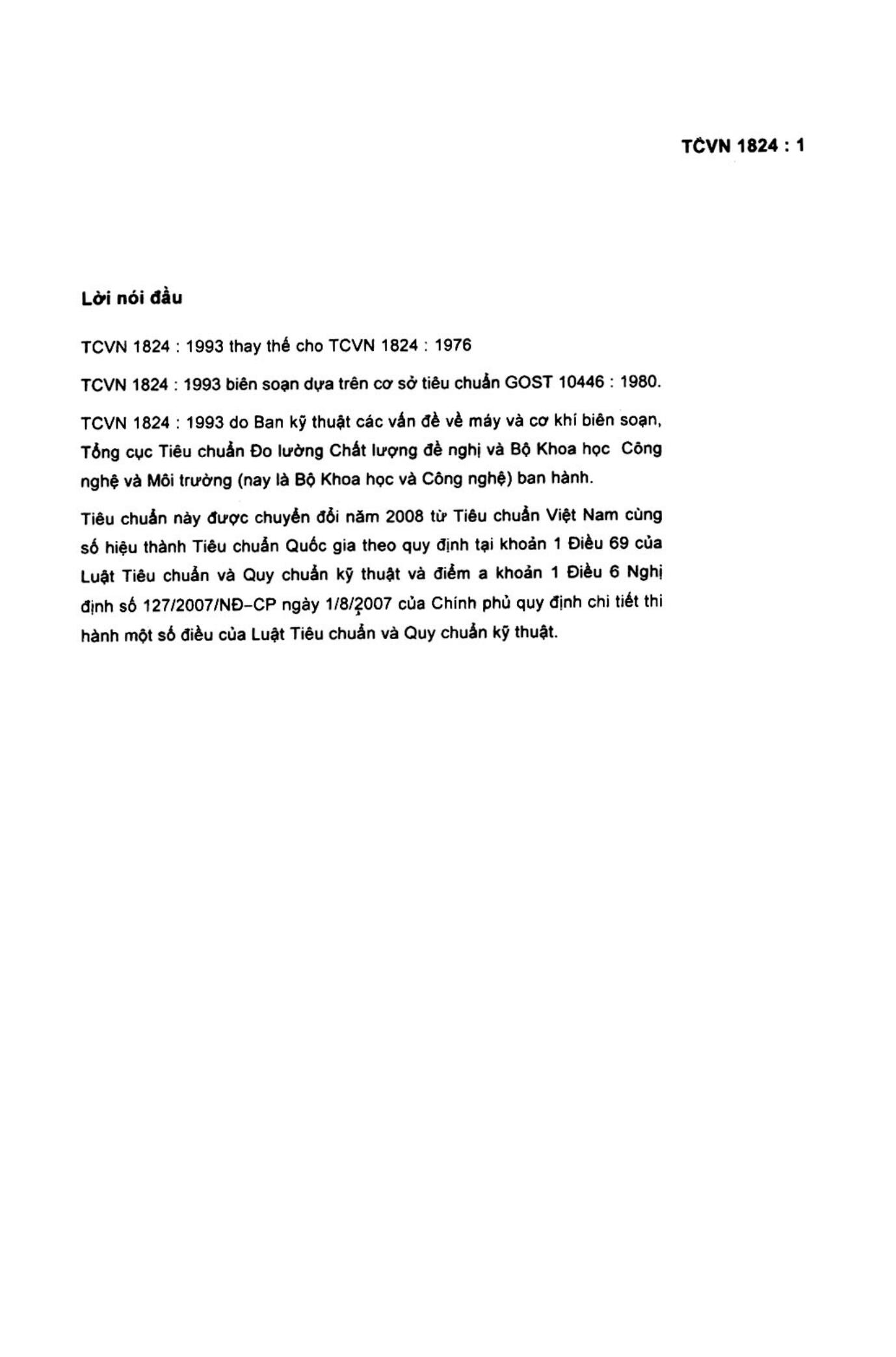

Lời nói đầu

TCVN 1824 : 1993 thay thế cho TCVN 1824 : 1976

TCVN 1824 : 1993 biên soạn dựa trên cơ sở tiêu chuẩn GOST 10446 : 1980.

TCVN 1824 : 1993 do Ban kỹ thuật các vấn đề về máy và cơ khí biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị và Bộ Khoa học Công nghệ và Môi trường (nay là Bộ Khoa học và Công nghệ) ban hành.

Tiêu chuẩn này được chuyển đổi năm 2008 từ Tiêu chuẩn Việt Nam cùng số hiệu thành Tiêu chuẩn Quốc gia theo quy định tại khoản 1 Điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a khoản 1 Điều 6 Nghị định số 127/2007/NĐ-CP ngày 1/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.

TCVN 1824 : 1993

DÂY KIM LOẠI

PHƯƠNG PHÁP THỬ KÉO

Wire tensile test method

Tiêu chuẩn này quy định phương pháp thử kéo tĩnh cho dây kim loại và hợp kim của chúng đường kính hay kích thước lớn nhất của mặt cắt ngang không quá 16 mm đối với dây có mặt tròn, vuông và chữ nhật có tỉ lệ B/h không lớn hơn 4 (B là chiều rộng; h là chiều cao); nhiệt độ 10°C đến 35 °C.

1. Mẫu thử

1.1. Mẫu có thể lấy bất kỳ ở phần nào của dây sau khi đã kiểm tra hình dạng bên ngoài.

1.2. Chiều dài làm việc của mẫu khi xác định sức bền tức thời và độ co thắt tương đối sau đứt phải là 100 hoặc 200 mm.

1.3. Chiều dài toàn bộ của mẫu phải bao gồm cả đoạn nằm trong ngàm kẹp của máy thử kéo.

1.4. Chiều dài tính toán ban đầu khi xác định độ dãn dài tương đối sau khi đứt phải là 100 mm hay 200 mm phụ thuộc vào các yêu cầu trong các tiêu chuẩn của từng loại dây.

2. Thiết bị thử

Các yêu cầu đối với thiết bị thử và phương tiện đo được quy định trong TCVN 197 : 1985.

Cho phép sử dụng các phương tiện đo khác nhưng phải đảm bảo độ sai lệch không vượt quá những sai lệch cho phép ghi trong điều 3.4.

3. Chuẩn bị thử

3.1. Mẫu trước khi thử cho phép nắn thẳng nhưng không được làm ảnh hưởng đến trạng thái mặt mẫu và hình dạng mặt cắt của dây mẫu.

3.2. Phải đánh dấu chiều dài tính toán ban đầu với sai số 1 % trên chiều dài làm việc của mặt bằng các vạch dấu.

Khi xác định độ dãn dài tương đối (tính bằng %) chiều dài tính toán ban đầu cần được giới hạn trong các vạch dấu.

Để có thể tính được độ dãn dài tương đối với sự chuyển chỗ đứt tới chỗ giữa của chiều dài tính toán, phải đánh dấu trên toàn bộ chiều dài làm việc bằng các đoạn cách đều. Có thể dùng, … khô nhanh để đánh dấu.

3.3. Sai lệch chiều dài tính toán ban đầu cho phép trong khoảng ± 0,1 mm.

3.4. Diện tích ban đầu của mặt cắt ngang tính theo đường kính với phép đo có sai số không vượt quá 0,01 mm. Khi đo dây tròn có đường kính nhỏ hơn 1,0 mm hoặc dây dẹp có chiều dầy nhỏ hơn 0,5 mm thì sai lệch của phép đo không được vượt quá sai lệch cho phép quy định trong các tiêu chuẩn của từng loại dây cụ thể.

Phép đo phải được tiến hành ở phần giữa mẫu. Đo dây kim loại có mặt cắt dạng tròn theo đường kính ở hai đường vuông gốc với nhau. Đường kính thực bằng trung bình cộng của các số đo được.

Cho phép tính toán diện tích mặt cắt ngang theo các kích thước danh nghĩa.

3.5. Diện tích mặt cắt ngang (Fo), mm² của các dây dẫn có mặt cắt đặ
