TIÊU CHUẨN NHÀ NƯỚC

TCVN 1043-71

THEN BẰNG CAO

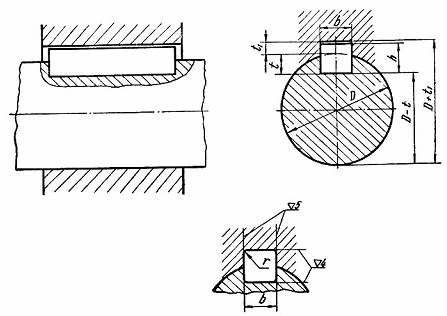

1. Kích thước mặt cắt của then bằng cao và rãnh then phải theo những chỉ dẫn ở hình 1, bảng 1.

Hình 1

Chú thích: Ghi kích thước trên bản vẽ chế tạo theo mặt chuẩn công nghệ hoặc mặt chuẩn đo: trên lỗ là D + t1, trên trục là t hoặc D - t.

mm                                                              Bảng 1

Kích thước trục D

Kích thước mặt cắt then

Chiều sâu rãnh then

Bán kính góc lượn của rãnh then, r

b

h

t

t1

không nhỏ hơn

không lớn hơn

Từ 30 đến 38

10

9

5,5

3,8

0,25
