TIÊU CHUẨN QUỐC GIA

TCVN 9147 : 2012

CÔNG TRÌNH THỦY LỢI − QUI TRÌNH TÍNH TOÁN THỦY LỰC ĐẬP TRÀN

Hydraulic structures − Hydraulic Calculation Process for Spillway

Lời nói đầu

TCVN 9147:2012 được chuyển đổi từ QP.TL. C-8-76 theo quy định tại khoản 1 Điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a khoản 1 Điều 7 Nghị định số 127/2007/NĐ-CP ngày 1/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.

TCVN 9147:2012 do Viện Khoa học Thủy lợi Việt Nam biên soạn, Bộ Nông nghiệp và Phát triển Nông thôn đề nghị, Tổng cục Tiêu chuẩn đo lường Chất lượng thẩm định, Bộ Khoa học và Công nghệ công bố.

CÔNG TRÌNH THỦY LỢI − QUI TRÌNH TÍNH TOÁN THỦY LỰC ĐẬP TRÀN

Hydraulic structures − Hydraulic Calculation Process for Spillway

1. Phạm vi áp dụng

Tiêu chuẩn này được áp dụng để tính toán thủy lực cho tất cả các loại đập tràn xả nước kiểu hở công trình thủy (thủy lợi, thủy điện, giao thông thủy), thuộc tất cả các cấp và ở mọi giai đoạn.

Khi áp dụng tiêu chuẩn này cần phải tuân thủ các quy định sau:

a) Tiêu chuẩn này không dùng để tính toán thủy lực của đập dùng để đo lưu lượng (tức là các đập dùng trong phòng thí nghiệm và đập dùng để đo đạc thủy văn).

b) Đối với công trình cấp I; II và một số trường hợp đặc biệt có điều kiện phức tạp, khi thiết kế cần phải chính xác hóa lại bằng các thí nghiệm mô hình vật lý thủy lực.

c) Các dạng khác với các dạng nêu trong tiêu chuẩn này, khi lập dự án cần phải xây dựng tiêu chuẩn riêng, trình cấp có thẩm quyền phê duyệt để áp dụng.

2. Thuật ngữ, định nghĩa

2.1. Công trình tràn xả nước

Các công trình tháo nước trong đầu mối công trình thủy là các công trình đập tràn xả nước.

Các phần cơ bản của công trình tràn xả nước được thể hiện ở Hình 1.

2.2. Đập tràn

Đập tràn là công trình để xả nước thừa từ thượng lưu về hạ lưu hoặc xả lượng nước thừa của lưu vực của sông bên cạnh, thường được bố trí ở đầu mối công trình thủy.

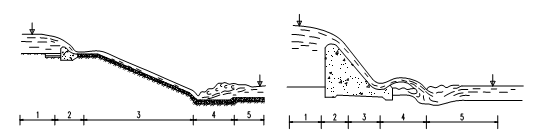

CHÚ DẪN:

1 Phần dẫn nước vào;

2 Phần cửa vào - đập tràn xả nước;

3 Phần nối tiếp (chuyển dẫn) nước;

4 Phần kết thúc của nối tiếp với hạ lưu (phần tiêu năng);

5 Phần dẫn nước ra sông hoặc kênh.

a) Công trình xả hở bên bờ                              b) Công trình xả hở trên lòng sông

Hình 1 - Các phần cơ bản của tuyến công trình xả nước

3. Các ký hiệu của đập tràn kiểu hở

Hình 2 -  Mặt cắt dọc tuyến tràn (Mặt cắt I-I) và mặt cắt ngang tràn (Mặt cắt II-II)
