TIÊU CHUẨN QUỐC GIA

TCVN 7290 : 2003

ISO 5408 : 1983

REN TRỤ - TỪ VỰNG

Cylindrical screw threads - Vocabulary

Lời nói đầu

TCVN 7290 : 2003 hoàn toàn tương đương với ISO 5408 : 1983.

TCVN 7290 : 2003 do Tiểu ban kỹ thuật tiêu chuẩn TCVN /TC/SC1 Những vấn đề chung về cơ khí biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ Khoa học và Công nghệ ban hành.

Tiêu chuẩn này được chuyển đổi năm 2008 từ Tiêu chuẩn Việt Nam cùng số hiệu thành Tiêu chuẩn Quốc gia theo quy định tại khoản 1 Điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a khoản1 Điều 6 Nghị định số 127/2007/NĐ-CP ngày 1/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.

REN TRỤ - TỪ VỰNG

Cylindrical screw threads - Vocabulary

1. Phạm vi áp dụng

Tiêu chuẩn này quy định các thuật ngữ và định nghĩa cơ bản cho ren trụ có profin gốc dạng tam giác trong mặt phẳng dọc trục theo TCVN 7291-1:2003.

Các thuật ngữ tiếng Pháp, Đức, Nga cho trong phụ lục A, B và C.

2. Thuật ngữ chung và thuật ngữ về hình học

2.1. Đường xoắn (helix): Đường cong quấn quanh một mặt trụ (tròn) cắt các đường sinh của mặt trụ đó theo các góc không đổi khác 0 hoặc p/2 radian (xem hình1).

Chú thích

1. Đường trục của mặt trụ cũng là đường trục của đường xoắn.

2. Nếu cắt mặt trụ dọc theo một đường sinh thẳng và sau đó khai triển trên một mặt phẳng thì đường xoắn sẽ xuất hiện như một số các đường nghiêng song song với nhau.

3. Các thuật ngữ 2.1, 2.2, 2.3 và hình 1 xác định các thông số chung của đường xoắn để chúng không bị nhầm lẫn với các thông số áp dụng cho ren vít.

4. Thuật ngữ "mặt trụ" trong tiêu chuẩn này có nghĩa là "mặt trụ tròn thẳng"

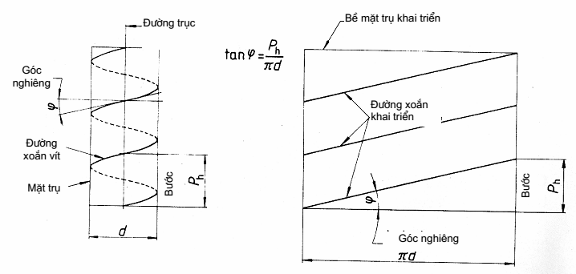

Hình 1 - Đường xoắn

2.2. Bước của đường xoắn (lead of a helix): Khoảng cách dọc trục (P_h trên hình 1) giữa hai điểm cắt nhau liên tiếp của đường xoắn quấn quanh mặt trụ bởi một đường sinh (thẳng) của mặt trụ; nghĩa là khoảng dịch chuyển dọc trục của một điểm theo đường xoắn sau một vòng quay quanh đường trục của đường xoắn.

2.3. Góc nghiêng của đường xoắn (lead angle of a helix): Góc nhọn (j trên hình 1) là góc tạo bởi đường tiếp tuyến với đường xoắn quấn quanh mặt trụ và mặt phẳng vuông góc với đường tâm của mặt trụ; tang của Góc j bằng bước đường xoắn quấn quanh mặt trụ chia cho chu vi của mặt trụ đó, tgj .

2.4. Ren vít (screw thread): Phần nhô ra theo dạng đường xoắn liên tục có mặt cắt ngang (tiết diện) không thay đổi quấn quanh một mặt trụ.

CHÚ THÍCH - Thực tế, mỗi điểm trên ren vít đi dọc theo một đường xoắn riêng. Tất cả các đường xoắn có một đường trục chung là đường trục ren và cùng một bước, nhưng tang của góc nghiêng tỷ lệ nghịch với khoảng cách hướng tâm từ đường xoắn tới đường trục của ren.

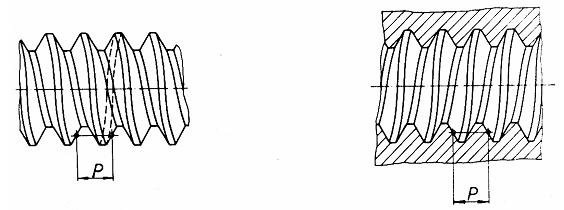

2.5. Ren ngoài, ren bulông (external thread, bolt thread): Ren vít được tạo thành ở bên ngoài mặt trụ (hình 2).

2.6. Ren trong, ren đai ốc (internal thread, nut thread): Ren vít được tạo thành ở bên trong mặt trụ (hình 3).
