TIÊU CHUẨN QUỐC GIA

TCVN 3764 : 1983

MÁY ÉP THỦY LỰC MỘT TRỤ, TRUYỀN DẪN RIÊNG - THÔNG SỐ VÀ KÍCH THƯỚC CƠ BẢN

Lời nói đầu

TCVN 3764 : 1981 do Viện Máy công cụ và dụng cụ - Bộ cơ khí và luyện kim biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng trình duyệt, Ủy ban Khoa học và Kỹ thuật Nhà nước (nay là Bộ khoa học và công nghệ) ban hành;

Tiêu chuẩn này được chuyển đổi năm 2008 từ Tiêu chuẩn Việt Nam cùng số hiệu thành Tiêu chuẩn Quốc gia theo quy định tại Khoản 1 Điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a Khoản 1 Điều 6 Nghị định số 127/2007/NĐ-CP ngày 1/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.

MÁY ÉP THỦY LỰC MỘT TRỤ, TRUYỀN DẪN RIÊNG - THÔNG SỐ VÀ KÍCH THƯỚC CƠ BẢN

1. Tiêu chuẩn này áp dụng cho máy ép thủy lực một trụ truyền dẫn riêng, dùng để ép, nắn uốn, vuốt và các công việc khác.

2. Các thông số và kích thước cơ bản của máy ép phải theo chỉ dẫn trong Bảng 1 và trên Hình 1.

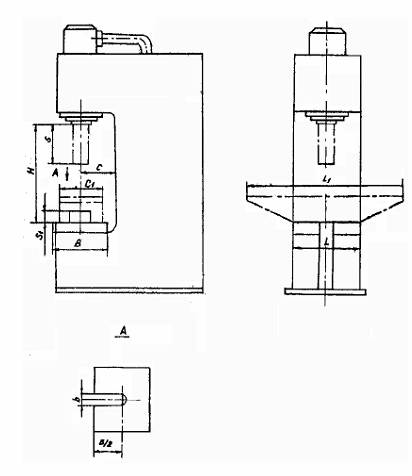

Hình 1

Bảng 1

Kích thước tính bằng milimét
