TIÊU CHUẨN QUỐC GIA

TCVN 3746 : 1983

TÀI LIỆU THIẾT KẾ - BIỂU DIỄN VÀ KÝ HIỆU QUY ƯỚC CÁC MỐI GHÉP BẰNG HÀN

Symbolic designations and representations of weld and welded joints

Lời nói đầu

TCVN 3746 : 1983 thay thế TCVN 264 : 1967.

TCVN 3746 : 1983 do Bộ môn hình học họa hình và vẽ kỹ thuật - Khoa chế tạo máy Trường Đại học Bách Khoa Hà Nội biên soạn. Cục Tiêu chuẩn Đo lường Chất lượng trình duyệt, Ủy ban Khoa học và Kỹ thuật Nhà nước (nay là Bộ Khoa học và Công nghệ) ban hành.

Tiêu chuẩn này được chuyển đổi năm 2008 từ Tiêu chuẩn Việt Nam cùng số hiệu thành Tiêu chuẩn Quốc gia theo quy định tại khoản 1 Điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a khoản 1 Điều 6 Nghị định số 127/2007/NĐ-CP ngày 1/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.

TÀI LIỆU THIẾT KẾ - BIỂU DIỄN VÀ KÝ HIỆU QUY ƯỚC CÁC MỐI GHÉP BẰNG HÀN

Symbolic designations and representations of weld and welded joints

Tiêu chuẩn này quy định các hình biểu diễn và ký hiệu quy ước của các mối ghép bằng hàn trong tài liệu thiết kế sản phẩm thuộc các ngành công nghiệp và trong các tài liệu thuộc ngành xây dựng và trong đó không sử dụng các hình biểu diễn và ký hiệu dùng riêng cho ngành xây dựng.

1. Hình biểu diễn các mối ghép bằng hàn

1.1. Các mối ghép bằng hàn không phân biệt phương pháp hàn, được biểu diễn quy ước như sau:

- Dùng nét cơ bản đối với mối hàn thấy được (Hình 1,a,c)

- Dùng nét đứt đối với mối hàn bị che khuất (Hình 1d)

Điểm hàn riêng biệt thấy, không phân biệt phương pháp hàn được biểu diễn bằng dấu “+” (Hình 1b) vẽ bằng nét cơ bản (Hình 2).

Điểm hàn riêng biệt khuất quy ước không biểu diễn. Từ hình biểu diễn của mối hàn hoặc của điểm hàn riêng biệt, kẻ đường dóng bắt đầu bởi một nửa mũi tên chỉ vào hình biểu diễn mối hàn. Tốt nhất là kẻ vào hình biểu diễn mối hàn thấy.

Hình 1

1.2. Trên hình biểu diễn mặt cắt mối hàn nhiều lớp: cho phép vẽ đường bao quanh của nhiều lớp hàn khác khi đó phải dùng các chữ cái viết hoa để ký hiệu chúng (Hình 3).

1.3. Các mối hàn mà kích thước các phần tử cấu trúc không được tiêu chuẩn quy định (mối hàn không tiêu chuẩn) được biểu diễn có kèm theo các kích thước của các phần tử cấu trúc cần thiết cho việc thực hiện mối hàn theo bản vẽ đã cho (Hình 4).

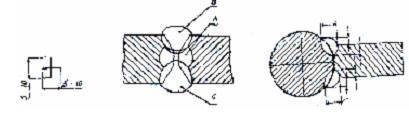

Hình 2                     Hình 3                                        Hình 4

Giới hạn của mối hàn được biểu diễn bằng nét cơ bản, còn các phần tử cấu trúc của mép hàn nằm trong giới hạn của mối hàn thì biểu diễn bằng nét liền mảnh.

2. Ký hiệu quy ước các mối ghép bằng hàn

2.1. Các dấu hiệu phụ để ký hiệu các mối ghép bằng hàn được trình bày trong Bảng tương ứng.

Trong ký hiệu quy ước của mối hàn, các dấu hiệu phụ được vẽ bằng nét liền mảnh.

Các dấu hiệu phụ phải có cùng chiều cao với các chữ số dùng trong ký hiệu của mối hàn.
