TIÊU CHUẨN QUỐC GIA

TCVN 3093 : 1993

BÀN REN TRÒN

Circular screwing dies

Lời nói đầu

TCVN 3093 : 1993 được xây dựng dựa trên cơ sở của ISO 2568 : 1973, ST SEV 845 : 1989.

TCVN 3093 : 1993 thay thế cho TCVN 3093 : 1979

TCVN 3093 : 1993 do Viện máy và công cụ - Bộ cơ khí và luyện kim biên soạn, Bộ Khoa học Công nghệ và Môi trường (nay là Bộ Khoa học và Công nghệ) ban hành.

Tiêu chuẩn này được chuyển đổi năm 2008 từ Tiêu chuẩn Việt Nam cùng số hiệu thành Tiêu chuẩn Quốc gia theo quy định tại khoản 1 điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a khoản 1 điều 6 Nghị định số 127/2007/NĐ-CP ngày 1/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.

BÀN REN TRÒN

Circular screwing dies

Tiêu chuẩn này áp dụng cho bàn ren tròn tay và bàn ren tròn máy để cắt ren hệ mét theo TCVN 2248 : 1977 và ren ống TCVN 4681 : 1991.

1. Kích thước cơ bản

1.1. Bàn ren tròn để cắt ren hệ mét phải được chế tạo theo kích thước trên Bảng 1, Bảng 2 và trên Hình 1.

Bảng 1 - đối với ren hệ mét bước lớn

Bảng 2 - đối với ren hệ mét bước nhỏ

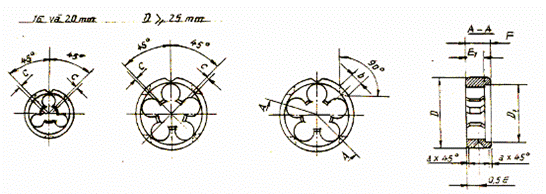

Hình 1

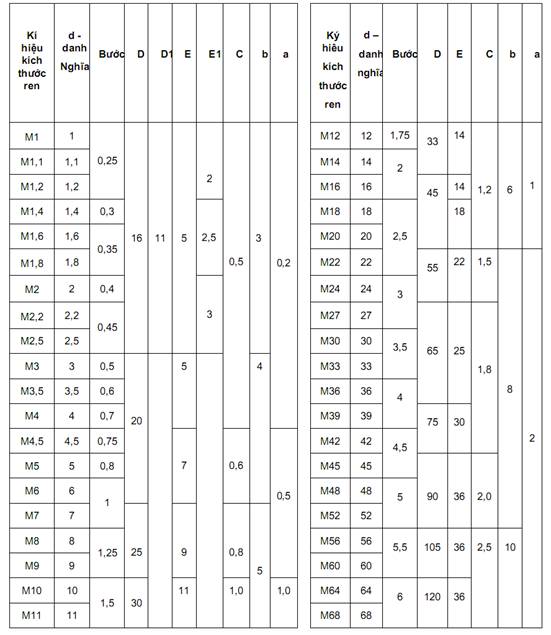

Bảng 1

mm

Bảng 2

1.2. Kích thước của bàn ren tròn để cắt ren ống hình trụ phải theo chỉ dẫn trên Hình 2 và Bảng 3.

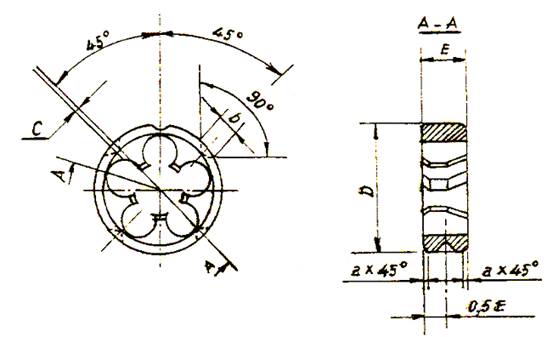

Hình 2

Bảng 3

mm
