TCVN 1989 : 1977

TRUYỀN ĐỘNG BÁNH RĂNG TRỤ THÂN KHAI ĂN KHỚP NGOÀI - TÍNH TOÁN HÌNH HỌC

Cilindrcial involute external gear pairs - Calculation of geometry

Lời nói đầu

TCVN 1989 : 1977 do Viện Thiết kế máy - Bộ Cơ khí và Luyện kim biên soạn, Ủy ban Khoa học và Kỹ thuật Nhà nước (nay là Bộ Khoa học và Công nghệ) ban hành.

Tiêu chuẩn này được chuyển đổi năm 2008 từ Tiêu chuẩn Việt Nam cùng số hiệu thành Tiêu chuẩn Quốc gia theo quy định tại khoản 1 Điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a khoản 1 Điều 6 Nghị định số 127/2007/NĐ-CP ngày 1/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.

TRUYỀN ĐỘNG BÁNH RĂNG TRỤ THÂN KHAI ĂN KHỚP NGOÀI - TÍNH TOÁN HÌNH HỌC

Cilindrcial involute external gear pairs - Calculation of geometry

Tiêu chuẩn này áp dụng cho bộ truyền bánh răng trụ thân khai, ăn khớp ngoài, được chế tạo theo prôfin gốc không vát đầu răng và vát đầu răng, có chiều dày răng danh nghĩa theo đường chia bằng chiều rộng rãnh răng, đường chia chia chiều cao làm việc của răng thành hai phần bằng nhau.

Tiêu chuẩn quy định phương pháp tính các thông số hình học của bộ truyền cũng như các thông số hình học của các bánh răng được ghi trên bản vẽ chế tạo theo TCVN 1807 : 1976.

1. Quy định chung

1.1. Các tên gọi và ký hiệu dùng trong tiêu chuẩn này phù hợp với TCVN 2285 : 1978 và TCVN 2286 : 1978.

1.2. Tên các thông số được đưa vào bản vẽ chế tạo của các bánh răng phù hợp với TCVN 1807 : 1976.

1.3. Các chỉ số “1”, “2” trong ký hiệu của các thông số tương ứng với bánh răng chủ động và bị động trong bộ truyền. Các ký hiệu không ghi các chỉ số trên được dùng cho bánh răng bất kỳ trong bộ truyền.

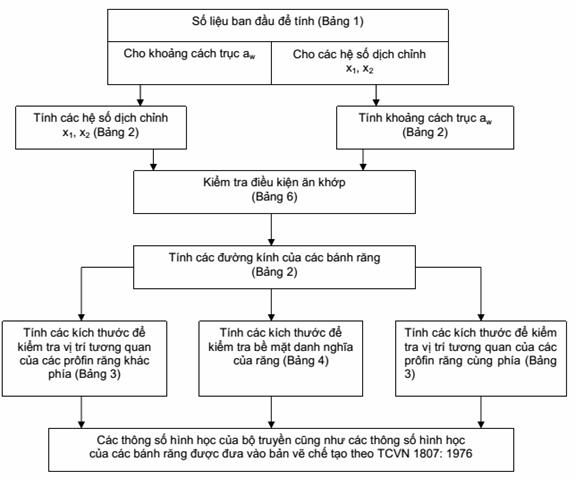

1.4. Sơ đồ nguyên lý của quá trình tính toán hình học được quy định:

2. Tính các thông số hình học

Bảng 1- Các số liệu ban đầu để tính
