TIÊU CHUẨN QUỐC GIA

TCVN 11944:2018

ISO 24343-1:2007

VÁN LÁT SÀN NHIỀU LỚP VÀ LOẠI ĐÀN HỒI - XÁC ĐỊNH ĐỘ ẤN LÕM VÀ VẾT LÕM LƯU LẠI - PHẦN 1: VẾT LÕM LƯU LẠI

Resilient and laminate floor coverings - Determination of indentation and residual indentation - Part 1: Residual indentation

Lời nói đầu

TCVN 11944:2018 hoàn toàn tương đương ISO 24343-1:2007.

TCVN 11944:2018 do Viện Vật liệu xây dựng - Bộ Xây dựng biên soạn, Bộ Xây dựng đề nghị, Tổng cục Tiêu chuẩn Đo lường Chất lượng thẩm định, Bộ Khoa học và Công nghệ công bố.

TCVN 11944:2018 (ISO 24343-1:2007) Ván lát sàn nhiều lớp và loại đàn hồi - Xác định độ ấn lõm và vết lõm lưu lại gồm hai phần:

- Phần 1: Vết lõm lưu lại

- Phần 2: Vết lõm tức thời (Bản gốc tiếng Anh đang được biên soạn)

VÁN LÁT SÀN NHIỀU LỚP VÀ LOẠI ĐÀN HỒI - XÁC ĐỊNH ĐỘ ẤN LÕM VÀ VẾT LÕM LƯU LẠI - PHẦN 1: VẾT LÕM LƯU LẠI

Resilient and laminate floor coverings - Determination of indentation and residual indentation - Part 1: Residual indentation

1  Phạm vi áp dụng

Tiêu chuẩn này quy định phương pháp xác định vết lõm lưu lại trên ván lát sàn nhiều lớp và loại đàn hồi sau khi chịu gia tải với tải không đổi và dỡ tải.

2  Thuật ngữ và định nghĩa

Trong tiêu chuẩn này sử dụng các thuật ngữ và định nghĩa sau:

2.1

Vết lõm lưu lại (Residual indentation)

Chênh lệch giữa chiều dày ban đầu và chiều dày đo được sau khi dỡ tải trọng.

2.2

Chiều dày (Thickness)

Khoảng cách giữa hai mặt phẳng song song mà tấm ván sàn chèn vào được dưới lực ép quy định.

3  Nguyên tắc

Mẫu thử chịu một tải trọng tĩnh, đo, so sánh chiều dày mẫu thử trước khi gia tải và sau khi hồi phục.

4  Thiết bị, dụng cụ

4.1  Đầu ấn lõm bằng thép hình trụ, thẳng, đường kính (11,30 ± 0,05) mm, với đỉnh phẳng và bo tròn. Diện tích đầu ấn lõm 100 mm2.

4.2  Tấm đế nằm ngang, cứng, đường kính tối thiểu 35 mm.

4.3  Thiết bị gia tải, có khả năng tạo lực ban đầu (3,00 ± 0,03) N và lực tổng cộng (500 ± 0,5) N (áp lực 5 MPa). Khung không bị võng quá 0,05 mm dưới tải trọng lớn nhất khi đo theo hướng các trục. Độ võng cần được xem xét khi đo độ ấn lõm (Xem Hình 1.)

4.4  Đồng hồ đo

Đề xác định chiều sâu ấn lõm với độ chính xác tới ± 0,01 mm.

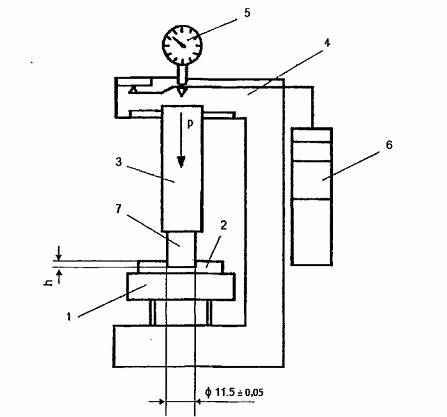

Kích thước tính bằng milimét

CHÚ DẪN:

1) tám đế nằm ngang;

2) mẫu thử;

3) vật nặng hình khuyên;

P) áp lực (5 MPa);

4) đòn bẩy;

5) đồng hồ đo;







h) chiều sâu ấn lõm.

6) tải trọng không đổi;

7) đầu ấn lõm.
