TIÊU CHUẨN NGÀNH

22TCN 292:2002

PHƯƠNG TIỆN GIAO THÔNG CƠ GIỚI ĐƯỜNG BỘ - NAN HOA MÔ TÔ, XE MÁY - YÊU CẦU KỸ THUẬT VÀ PHƯƠNG PHÁP THỬ
(Ban hành kèm theo Quyết định số: 1636/2002/QĐ-BGTVT ngày 30/5/2002 của Bộ trưởng Bộ Giao thông Vận tải)

Lời nói đầu

Tiêu chuẩn 22 TCN 292 - 02 được biên soạn trên cơ sở tiêu chuẩn Thái lan MOC 324-2522.

Cơ quan đề nghị, biên soạn: Cục Đăng kiểm Việt nam.

Cơ quan trình duyệt: Vụ Khoa học Công nghệ - Bộ Giao thông Vận tải.

Cơ quan xét duyệt và ban hành: Bộ Giao thông Vận tải.

1. Phạm vi, đối tượng áp dụng

Tiêu chuẩn này qui định yêu cầu và phương pháp thử áp dụng để kiểm tra chất lượng và an toàn kỹ thuật các loại nan hoa môtô, xe máy thông dụng có hình dáng như hình 1.

2. Tiêu chuẩn trích dẫn

ISO 2081 - 1986 - 00.00 Metallic Coatings - Electroplated Coating of Zinc on Iron or Steel (Lớp phủ kim loại - Phủ kẽm bằng mạ điện lên sắt và thép)

ISO/R 1458 - 1988 - 00.00 Metallic Coatings Electroplated Coating of Nickel (Lớp phủ kim loại - Phủ Niken bằng mạ điện)

3. Giải thích thuật ngữ

3.1 Nan hoa mô tô xe máy: Gồm có thân và mũ có hình dáng như hình 1.

3.2 Đường kính của vành bánh xe mô tô, xe máy (sau đây gọi tắt là đường kính vành): Đường kính danh nghĩa của vành bánh xe.

4.Yêu cầu kỹ thuật của nan hoa

4.1 Hình dáng, kích thước và dung sai của thân nan hoa

4.1.1 Hình dáng của thân nan hoa xem hình 1

4.1.2 Kích thước và dung sai của thân nan hoa phải tương ứng với mã đường kính vành được quy định tại bảng 1

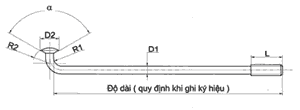

Hình 1. Hình dáng và kích thước của nan hoa

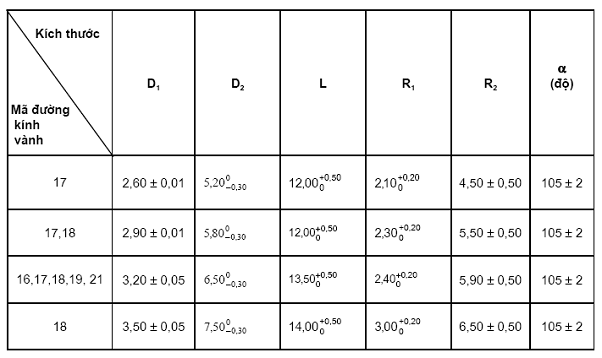

Bảng 1. Kích thước và dung sai của nan hoa

Đơn vị đo: mm

4.2 Hình dáng, kích thước và dung sai của mũ nan hoa

4.2.1 Hình dáng của mũ nan hoa như hình 2.

4.2.2 Kích thước và dung sai mũ nan hoa theo qui định trong bảng 2.

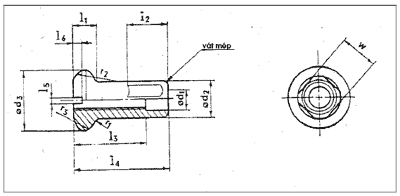

Hình 2: Hình dáng và kích thước mũ nan hoa
