BỘ CÔNG THƯƠNG -------	CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM Độc lập - Tự do - Hạnh phúc ---------------
Số: 26/2022/TT-BCT	Hà Nội, ngày 31 tháng 10 năm 2022

THÔNG TƯ

BAN HÀNH QUY CHUẨN KỸ THUẬT QUỐC GIA VỀ AN TOÀN SẢN PHẨM VẬT LIỆU NỔ CÔNG NGHIỆP - THUỐC NỔ HEXOGEN

Căn cứ Luật Tiêu chuẩn và Quy chuẩn kỹ thuật ngày 29 tháng 6 năm 2006;

Căn cứ Luật Quản lý, sử dụng vũ khí, vật liệu nổ và công cụ hỗ trợ ngày 20 tháng 6 năm 2017;

Căn cứ Luật Chất lượng sản phẩm, hàng hóa ngày 21 tháng 11 năm 2007;

Căn cứ Nghị định số 98/2017/NĐ-CP ngày 18 tháng 8 năm 2017 của Chính phủ quy định chức năng, nhiệm vụ, quyền hạn và cơ cấu tổ chức của Bộ Công Thương;

Căn cứ Nghị định số 127/2007/NĐ-CP ngày 01 tháng 8 năm 2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật; Nghị định số 78/2018/NĐ-CP ngày 16 tháng 5 năm 2018 của Chính phủ sửa đổi, bổ sung một số điều của Nghị định số 127/2007/NĐ-CP ngày 01 tháng 8 năm 2007 của Chính phủ quy định chi tiết thi hành một số điều Luật Tiêu chuẩn và quy chuẩn kỹ thuật;

Căn cứ Nghị định số 132/2008/NĐ-CP ngày 31 tháng 12 năm 2008 của Chính phủ quy định chi tiết thi hành một số điều của Luật Chất lượng sản phẩm, hàng hóa; Nghị định số 74/2018/NĐ-CP ngày 15 tháng 5 năm 2018 của Chính phủ sửa đổi, bổ sung một số điều của Nghị định số 132/2008/NĐ-CP ngày 31 tháng 12 năm 2008 của Chính phủ quy định chi tiết thi hành một số điều Luật Chất lượng sản phẩm, hàng hóa;

Theo đề nghị của Cục trưởng Cục Kỹ thuật an toàn và Môi trường công nghiệp;

Bộ trưởng Bộ Công Thương ban hành Thông tư ban hành Quy chuẩn kỹ thuật quốc gia về an toàn sản phẩm vật liệu nổ công nghiệp - thuốc nổ Hexogen,

Điều 1. Ban hành kèm theo Thông tư này Quy chuẩn kỹ thuật quốc gia về an toàn sản phẩm vật liệu nổ công nghiệp - thuốc nổ Hexogen.

Ký hiệu: QCVN 12 - 13:2022/BCT.

Điều 2. Hiệu lực thi hành

Thông tư này có hiệu lực từ ngày 01 tháng 7 năm 2023.

Điều 3. Tổ chức thực hiện

Chánh Văn phòng Bộ, Cục trưởng các Cục: Kỹ thuật an toàn và Môi trường công nghiệp, Hóa chất; Vụ trưởng Vụ Khoa học và Công nghệ; Giám đốc Sở Công Thương các tỉnh, thành phố trực thuộc Trung ương; Thủ trưởng các cơ quan, tổ chức và cá nhân có liên quan chịu trách nhiệm thi hành Thông tư này./.

Nơi nhận: - Văn phòng Quốc hội; - Các Bộ, cơ quan ngang Bộ, cơ quan thuộc CP; - Lãnh đạo Bộ Công Thương; - Các đơn vị thuộc Bộ Công Thương: - UBND các tỉnh, thành phố trực thuộc TW; - Sở Công Thương các tỉnh, thành phố trực thuộc TW; - Cục Kiểm tra VBQPPL (Bộ Tư pháp); - Công báo; - Website Chính phủ, Bộ Công Thương; - Lưu: VT, ATMT.

KT. BỘ TRƯỞNG THỨ TRƯỞNG Nguyễn Sinh Nhật Tân

QCVN 12 - 13:2022/BCT

QUY CHUẨN KỸ THUẬT QUỐC GIA VỀ AN TOÀN SẢN PHẨM VẬT LIỆU NỔ CÔNG NGHIỆP - THUỐC NỔ HEXOGEN

National technical regulation on safety of industrial explosive materials - Hexogen explosives

LỜI NÓI ĐẦU

QCVN 12 - 13:2022/BCT do Tổ soạn thảo Quy chuẩn kỹ thuật Quốc gia về an toàn sản phẩm vật liệu nổ công nghiệp - thuốc nổ Hexogen biên soạn, Cục Kỹ thuật an toàn và Môi trường công nghiệp trình duyệt, Bộ Khoa học và Công nghệ thẩm định. Bộ trưởng Bộ Công Thương ban hành theo Thông tư số 26/2022/TT-BCT ngày 31 tháng 10 năm 2022.

QUY CHUẨN KỸ THUẬT QUỐC GIA VỀ AN TOÀN SẢN PHẨM VẬT LIỆU NỔ CÔNG NGHIỆP - THUỐC NỔ HEXOGEN

National technical regulation on safety of industrial explosive materials - Hexogen explosives

I. QUY ĐỊNH CHUNG

1. Phạm vi điều chỉnh

Quy chuẩn kỹ thuật này quy định chỉ tiêu kỹ thuật, phương pháp thử và quy định quản lý đối với thuốc nổ Hexogen có mã HS 3602.00.00.

2. Đối tượng áp dụng

Quy chuẩn kỹ thuật này áp dụng cho các tổ chức, cá nhân có hoạt động liên quan tới thuốc nổ Hexogen trên lãnh thổ Việt Nam và các tổ chức, cá nhân khác có liên quan.

3. Giải thích từ ngữ

Trong Quy chuẩn kỹ thuật này, các từ ngữ dưới đây được hiểu như sau:

Thuốc nổ Hexogen: Thuốc nổ có công thức phân tử: C₃H₆N₆O₆ hoặc (CH₂-N-NO₃)₃, danh pháp hóa học: 1,3,5-trinitro-1,3,5-triaza cyclohexane, ký hiệu/viết tắt là RDX, G, T4.

II. QUY ĐỊNH VỀ KỸ THUẬT

4. Tài liệu viện dẫn

Các tài liệu viện dẫn trong Quy chuẩn kỹ thuật này được áp dụng phiên bản được nêu ở dưới đây, Trường hợp tài liệu viện dẫn đã được sửa đổi, bổ sung hoặc thay thế, áp dụng phiên bản mới nhất.

- QCVN 01:2019/BCT - Quy chuẩn kỹ thuật quốc gia về an toàn trong sản xuất, thử nghiệm, nghiệm thu, bảo quản, vận chuyển, sử dụng, tiêu hủy vật liệu nổ công nghiệp và bảo quản tiền chất thuốc nổ.

- QCVN 02:2015/BCT - Quy chuẩn kỹ thuật quốc gia về các loại kíp nổ điện.

- TCVN 6421:1998 - Vật liệu nổ công nghiệp - Xác định khả năng sinh công bằng cách đo sức nén trụ chì.

- TCVN 6424:1998 - Vật liệu nổ công nghiệp - Xác định khả năng sinh công bằng con lắc xạ thuật.

- TCVN 4851:1989 - Nước để phân tích dùng trong phòng thí nghiệm - Yêu cầu kỹ thuật và phương pháp thử.

- TCVN 4066:1985 - Thuốc thử - Axeton.

5. Chỉ tiêu kỹ thuật

Chỉ tiêu kỹ thuật của thuốc nổ Hexogen được quy định tại Bảng 1.

Bảng 1. Chỉ tiêu kỹ thuật của thuốc nổ Hexogen

TT	Tên chỉ tiêu	Đơn vị tính	Chỉ tiêu
1	Nhiệt độ nóng chảy	°C	Không nhỏ hơn 200
2	Độ axit
	- Tính theo axit Nitric	%	Không lớn hơn 0,05
	- Tính theo axit Sunphuric	%	Không lớn hơn 0,05
3	Hàm lượng tạp chất không tan trong axeton	%	Không lớn hơn 0,15
4	Hàm lượng tro	%	Không lớn hơn 0,05
5	Độ nhạy va đập bằng phương pháp Cast	%	Từ 40 đến 84
6	Khả năng sinh công bằng con lắc xạ thuật (so sánh với TNT tiêu chuẩn)	%	Từ 140 đến 150
7	Độ nén trụ chì	mm	Không nhỏ hơn 15,5
8	Tốc độ nổ ở mật độ nén 1,60 g/cm3	m/s	Từ 7 900 đến 8 300

6. Bao gói, bảo quản

Thuốc nổ Hexogen dạng tinh thể được bao gói trong 02 túi PE buộc kín, đóng vào hòm gỗ hoặc hộp giấy cacton. Khối lượng mỗi hòm/hộp không lớn hơn 40 kg quy khô.

Thuốc nổ Hexogen được bao gói, bảo quản ở hàm ẩm từ 15 % đến 20 %

7. Phương pháp thử

7.1. Xác định điểm nóng chảy

7.1.1. Nguyên tắc

Tăng dần nhiệt độ môi trường đựng mao quản chứa mẫu cần xác định nhiệt độ nóng chảy cho đến khi mẫu nóng chảy hoàn toàn. Nhiệt độ nóng chảy của mẫu là nhiệt độ trung bình tại thời điểm mẫu bắt đầu nóng chảy và đã chảy lỏng hoàn toàn.

7.1.2. Thiết bị, dụng cụ, hoá chất

- Máy đo điểm chảy, khoảng đo từ 0 °C đến 300 °C, có điều chỉnh tốc độ gia nhiệt đến 0,1 °C/min, sai số 0,1 °C;

- Mao quản thủy tinh, đường kính ngoài từ 1,4 mm đến 2,0 mm, thành dày từ 0,2 mm đến 0,3 mm và dài từ 90 mm đến 100 mm;

- Kính lúp, độ phóng đại 7 lần;

- Bình hút ẩm chứa silicagel;

- Cối, chày sứ;

- Mẫu thuốc nổ Hexogen cần xác định nhiệt độ nóng chảy.

- Đĩa petri (Hộp lồng thủy tinh), đường kính 90 mm.

7.1.3. Phương pháp tiến hành

- Cân từ 3 g đến 5 g mẫu hexogen cho vào đĩa Petri, dàn đều mẫu trên bề mặt của đĩa. Đĩa Petri chứa mẫu được sấy ở nhiệt độ từ 75 °C đến 80 °C đến khối lượng không đổi. Để nguội trong bình hút ẩm;

- Dùng cối sứ nghiền nhỏ mẫu cần xác định nhiệt độ nóng chảy, sau đó nạp vào 03 mao quản với chiều cao thuốc đến 2 mm. Gõ nhẹ mao quản trên mặt bàn gỗ để dàn đều lượng thuốc nổ;

- Tăng nhiệt độ của thiết bị gia nhiệt đến 190 °C với tốc độ gia nhiệt 10 °C/min;

- Đặt 03 mao quản có chứa mẫu vào 03 vị trí đo của máy;

- Gia nhiệt với tốc độ 1 °C/min;

- Quan sát sự biến đổi trạng thái vật lý của mẫu bằng kính lúp;

- Quan sát, ghi lại nhiệt độ tại thời điểm mẫu bắt đầu có chảy lỏng (T₁) và chảy lỏng hoàn toàn (T₂).

7.1.4 Cách tính kết quả

Nhiệt độ nóng chảy (T) của mẫu, theo công thức:

T = (T₁ T₂)/2 °C (1)

Trong đó:

- T₁: Nhiệt độ tại thời điểm mẫu bắt đầu nóng chảy, °C;

- T₂: Nhiệt độ tại thời điểm mẫu đã chảy lỏng hoàn toàn, °C.

Thí nghiệm được tiến hành 03 lần, chênh lệch kết quả giữa các lần thí nghiệm đối với cùng một mẫu không được vượt quá 0,5 °C. Kết quả phân tích là giá trị trung bình của 03 lần thí nghiệm, làm tròn số đến 0,1 °C.

7.2. Xác định độ axit

7.2.1. Nguyên tắc

Độ axit của Hexogen (tính theo axit suphuric hoặc axit nitric) được xác định bằng phương pháp chuẩn độ axit - bazơ với chất chỉ thị là phenolphtalein.

7.2.2. Dụng cụ, hóa chất

- Cân phân tích, sai số 0.01 g;

- Bếp cách thủy;

- Nhiệt kế rượu có dải đo từ 0 °C đến 100 °C;

- Phễu nhỏ giọt, dung tích 50 ml:

- Bình tam giác loại 250 ml;

- Bình định mức loại 1 000 ml và 500 ml (chuẩn bị dung dịch);

- Dung dịch NaOH tiêu chuẩn 0,05 N;

- Dung dịch HCl có nồng độ 0,1 N (kiểm tra nồng độ NaOH);

- Nước cất theo TCVN 4851:1989;

- Chất chỉ thị quỳ (pha dung dịch 1% trong etanol);

- Đĩa petri (Hộp lồng thủy tinh), đường kính 90 mm,

- Axeton tinh khiết phân tích theo TCVN 4066:1985;

- Giá đỡ, kẹp giữ pipet, buret;

- Đũa thủy tinh.

7.2.3. Phương pháp tiến hành

- Pha dung dịch NaOH 0,05N: Hòa tan 450 g NaOH vào nước cất 02 lần thành dung dịch kiềm bão hòa (450 g/l) trong bình nhựa hoặc bình thủy tinh chịu kiềm, dùng nút cao su nút chặt. Lấy 4,4 ml dung dịch cho vào bình chứa và dùng nước cất theo TCVN 4851- 89 pha loãng thành 1 000 ml dung dịch;

- Tiến hành chuẩn lại nồng độ thực của dung dịch NaOH bằng dung dịch HCl chuẩn. Ghi lại nồng độ thực của dung dịch NaOH.

- Cân 10g thuốc nổ Hexogen đã được sấy khô đến khối lượng không đổi với độ chính xác đến 0,01 mg hòa tan trong 150 ml axeton trong bình tam giác 250 ml; đun nóng từ 45 °C đến 50 °C cho mẫu hòa tan hoàn toàn. Thêm vào bình 100 ml nước cất, lắc đều, để lắng.

- Nhỏ vào hỗn hợp 15 giọt dung dịch quỳ và chuẩn bằng dung dịch NaOH, chuẩn độ dung dịch này cho tới khi dung dịch có màu xanh tím. Ghi lại thể tích NaOH tiêu tốn trong quá trình chuẩn độ.

- Tiến hành song song với mẫu trắng (không có thuốc nổ Hexogen).

7.2.4. Cách tính kết quả

* Độ axit của thuốc nổ Hexogen (tính theo axit sunphuric), tính theo công thức:

Trong đó:

- X: Độ axit của thuốc nổ Hexogen (tính theo axit sunphuric), %;

- V₁: Thể tích NaOH có nồng độ N₁ tiêu tốn trong quá trình chuẩn độ mẫu thuốc nổ hexogen, ml;

- V₂: Thể tích NaOH có nồng độ N₁ tiêu tốn trong quá trình chuẩn độ mẫu trắng, ml;

- N₁: Nồng độ đương lượng thực của dung dịch NaOH chuẩn,

- G: Khối lượng mẫu thuốc nổ Hexogen thử nghiệm, g;

- 0,05: Nồng độ dung dịch NaOH tiêu chuẩn, N;

- 0,002452: Lượng axit sunphuric tương ứng với 1 ml dung dịch NaOH 0,05 N, g.

Độ axit của thuốc nổ Hexogen (tính theo axit nitric), tính theo công thức:

Trong đó:

- X: Độ axit của thuốc nổ Hexogen (tính theo axit sunphuric), %;

- V₁: Thể tích NaOH có nồng độ N₁ tiêu tốn trong quá trình chuẩn độ mẫu thuốc nổ hexogen, ml;

- V₂: Thể tích NaOH có nồng độ N₁ tiêu tốn trong quá trình chuẩn độ mẫu trắng, ml;

- N₁: Nồng độ đương lượng thực của dung dịch NaOH chuẩn,

- G: Khối lượng mẫu thuốc nổ Hexogen thử nghiệm, g;

- 0,05: Nồng độ dung dịch NaOH tiêu chuẩn, N;

- 0,00315: Lượng axit nitric tương ứng với 1 ml dung dịch NaOH 0,05 N, g.

Thí nghiệm được tiến hành 03 lần, giá trị chênh lệch giữa 03 lần xác định không vượt quá 0,002 %. Kết quả phân tích là giá trị trung bình của 03 lần thí nghiệm, làm tròn số đến 0,01 %.

7.3. Xác định hàm lượng tạp chất không tan trong axeton

7.3.1. Nguyên tắc

Hàm lượng tạp chất không tan trong axeton của thuốc nổ Hexogen được xác định bằng phương pháp khối lượng, sau khi hoà tan và lọc qua cốc lọc xốp.

7.3.2. Dụng cụ, hoá chất

- Tủ sấy, có điều chỉnh nhiệt độ đến 1 °C;

- Cân phân tích, sai số 0,1 mg;

- Bơm hút chân không;

- Bình hút chân không;

- Bếp cách thủy;

- Bình hút ẩm chứa silicagel;

- Nhiệt kế có dải đo từ 0 °C đến 100 °C, giá trị 01 vạch chia 01 °C;

- Cốc thủy tinh chịu nhiệt 100 ml;

- Mặt kính đồng hồ;

- Cốc lọc xốp số 3;

- Đũa thủy tinh;

- Nước cất, theo TCVN 4851:1989;

- Axeton tinh khiết phân tích theo TCVN 4066:1985.

7.3.3. Phương pháp tiến hành

- Chuẩn bị cốc lọc xốp: Rửa sạch cốc lọc xốp bằng axeton và nước cất, axeton nóng và được sấy ở nhiệt độ từ 95 °C đến 100 °C trong khoảng 1 h (đến khối lượng không đổi), để nguội trong bình hút ẩm khoảng 30 min. Cân xác định khối lượng cốc lọc xốp đã được sấy (G₁).

- Cân 10 g mẫu thuốc nổ Hexogen (G) cho vào cốc lọc xốp. Cho axeton đã được đun nóng từ 45 °C đến 50 °C vào khoảng 1/2 thể tích cốc lọc xốp, đặt cốc lọc vào bình hút chân không. Dùng đũa thủy tinh khuấy nhẹ cho đến khi thuốc nổ Hexogen tan hết thì mở bơm chân không để hút hết dung dịch thuốc nổ Hexogen/axeton trong phễu ra. Tiếp tục dùng axeton nóng để rửa sạch đũa thủy tinh và cốc lọc xốp cho tới khi tráng rửa cốc và đũa thủy tinh nhiều lần bằng axeton nóng cho đến khi hết thuốc nổ (kiểm tra bằng cách nhỏ vài giọt dung dịch thu được ở dưới phễu thủy tinh lên mặt kính đồng hồ, cho bay hơi hoàn toàn, nếu không có vết để lại trên mặt kính đồng hồ là thuốc nổ tan hoàn toàn).

- Đem sấy cốc lọc xốp ở nhiệt độ từ 95 °C đến 100 °C trong khoảng 1 h (đến khối lượng không đổi), để nguội trong bình hút ẩm khoảng 30 min. Cân xác định khối lượng cốc lọc xốp và tạp chất (G₂).

7.3.4. Cách tính kết quả

Hàm lượng tạp chất không tan trong axeton của mẫu, tính theo công thức:

Trong đó:

- X: Hàm lượng tạp chất không tan trong axeton, %

- G : khối lượng mẫu, g;

- G₁: khối lượng cốc lọc xốp đã sấy, g;

- G₂: khối lượng cốc lọc xốp và tạp chất, g.

Thử nghiệm được tiến hành 03 lần, chênh lệch kết quả giữa 02 lần thí nghiệm song song đối với cùng một mẫu không vượt quá 0,02 %. Kết quả là trung bình cộng của 03 lần thí nghiệm, làm tròn số đến 0,01 %.

7.4. Xác định hàm lượng tro

7.4.1. Nguyên tắc

Đốt cháy các chất không tan trong axeton khí nung ở nhiệt độ từ 750 °C đến 800 °C, hàm lượng tro được xác định bằng phần trăm khối lượng còn lại sau khi nung.

7.4.2. Dụng cụ, hoá chất

- Cân phân tích, sai số 0,01 g;

- Lò nung có nhiệt độ làm việc từ nhiệt độ môi trường đến 1 100 °C, sai số 5 °C;

- Chén sứ dung tích 30 ml;

- Phễu thủy tinh;

- Đũa thủy tinh;

- Bình hút ẩm chứa silicagel;

- Axeton tinh khiết phân tích theo TCVN 4066:1985.

- Nước cất theo tiêu chuẩn TCVN 4851:1989;

- Giấy lọc băng xanh không tàn kích thước lỗ từ 3 μm đến 5 μm.

7.4 3. Phương pháp tiến hành

- Rửa sách chén nung bằng axeton và nước cất, cho giấy lọc vào chén nung (đã biết trước khối lượng), nâng nhiệt độ lò nung từ từ lên 750 °C đến 800 °C và giữ trong 1 h. Lấy chén nung để nguội trong khoảng 5 min, sau đó đặt chén nung vào bình hút ẩm ít nhất 40 min và cân xác định khối lượng đến khi khối lượng không đổi;

- Ngâm Giấy lọc không tàn trong axeton 30 min và sấy ở nhiệt độ từ 95 °C đến 105 °C trong 30 min, sau đó để nguội trong bình hút ẩm ít nhất 30 min và cân xác định khối lượng;

- Cân 10 g mẫu thuốc nổ Hexogen cho vào cốc thủy tinh, hòa tan mẫu bằng 100 ml axeton nóng (nhiệt độ từ 45 °C đến 50 °C). Lọc dung dịch qua giấy lọc không tàn, tráng rửa cốc và đũa thủy tinh nhiều lần bằng axeton nóng cho đến khi hết thuốc nổ (kiểm tra bằng cách nhỏ vài giọt dung dịch thu được ở dưới phễu thủy tinh lên mặt kính đồng hồ, cho bay hơi hoàn toàn, nếu không có vết để lại trên mặt kính đồng hồ là thuốc nổ tan hoàn toàn);

- Cho giấy lọc ở trên vào chén nung, tiến hành nung trong lò nung nhiệt độ từ lên 750 °C đến 800 °C trong khoảng 1 h. Lấy chén nung để nguội trong khoảng 5 min, sau đó đặt chén nung vào bình hút ẩm ít nhất 40 min và cân xác định khối lượng.

7.4.4. Cách tính kết quả

Hàm lượng tro của mẫu, tính theo công thức sau:

Trong đó:

- X: Hàm lượng tro, %;

- G: Khối lượng mẫu thử, g;

- G₁: Khối lượng chén nung và tro, g;

- G₂: Khối lượng chén nung, g.

Thí nghiệm được tiến hành 03 lần, chênh lệch kết quả giữa 03 lần thí nghiệm đối với cùng một mẫu không vượt quá 0,02 %. Kết quả là trung bình cộng của 03 lần thí nghiệm, làm tròn số đến 0,01 %.

7.5. Xác định độ nhạy va đập bằng phương pháp Cast

7.5.1. Nguyên lý phương pháp

Dùng búa rơi với khối lượng xác định cho rơi thẳng đứng từ độ cao cố định xuống hai viên bi hình trụ chồng lên nhau, giữa hai viên bi có chứa mẫu thử nổ. Tỷ lệ nổ các mẫu thử thể hiện tính nhạy nổ va đập của thuốc mồi nổ và được tính bằng phần trăm (%).

7.5.2. Dụng cụ, hóa chất

- Búa KAST (P = 10 kg; h = 25 cm);

- Bộ chày cối bằng đồng;

- Tủ sấy chân không, khoảng nhiệt độ làm việc từ 0 đến 200 °C;

- Cân phân tích có độ chính xác đến 0,0002 g;

- Thuốc mồi nổ;

- Bộ bi cối thử nổ, số lượng 50 bộ;

- Bộ rây có kích thước lỗ 0,08 mm và 0,16 mm;

- Bình hút ẩm.

7.5.3. Chuẩn bị thí nghiệm

- Chuẩn bị thiết bị búa KAST: Lau sạch thiết bị búa KAST bằng giẻ lau. Kiểm tra nút ấn, lẫy hãm; thăng bằng của thiết bị, chiều cao rơi của búa;

- Chuẩn bị cụm chứa mẫu: Cụm chứa mẫu bao gồm ổ bi, các viên bi và vành khuyên. Tùy theo số lượng mẫu thí nghiệm để chuẩn bị. Mỗi lượt đo sử dụng 2 viên bi đũa, 1 ổ gá và 1 vành khuyên. Tất cả các phụ kiện của cụm chứa mẫu phải được lau sạch dầu mỡ, bụi và lắp ráp hoàn chỉnh. Không được sử dụng các viên bi, vành khuyên bị rỉ, rỗ mặt hoặc bị biến dạng;

- Chuẩn bị mẫu:

Sàng tuyển thuốc nổ có kích thước hạt từ 0,20 mm đến 0,45 mm, sấy đến khối lượng không đổi tại nhiệt độ từ 60 °C đến 70 °C và được bảo quản trong chén cân, túi PE hoặc vật liệu không làm ảnh hưởng đến chất lượng của thuốc nổ;

Trước khi thử nghiệm, mẫu thuốc nổ Hexogen phải được sấy ở nhiệt độ từ 60 °C đến 70 °C trong 1 h, sau đó để trong bình hút ẩm không nhỏ hơn 2 h trước khi thử nghiệm và không lớn hơn 24 h.

Lắp thuốc nổ vào cụm chứa mẫu: Cho vành khuyên vào ổ gá bi. Lắp viên bi thứ nhất vào ổ; rải đều lượng thuốc nổ lên trên bề mặt viên bi thứ nhất; đặt viên bi thứ 2 lên trên lớp thuốc đảm bảo sao cho các viên bi nằm ở vị trí cân bằng. Dùng tay ấn nhẹ lên viên bi thứ 2 để giữ thuốc ổn định và đạt mật độ nén 1 g/cm².

7.5.4. Tiến hành đo

- Đặt tấm chắn an toàn trước thiết bị để ngăn cách giữa người thao tác với thiết bị;

- Nâng búa rơi lên vị trí đo (25cm). Lẫy hãm phải hoạt động bình thường đảm bảo giữ chắc búa rơi;

- Lắp cụm chứa mẫu vào cối định vị;

- Kẹp ngón tay vào lẫy hãm búa;

- Ấn nhẹ giải phóng lẫy hãm cho búa rơi tự do;

- Kiểm tra xác định mẫu có nổ hay không, ghi lại và đặt cụm chứa mẫu tiếp tục đo cho tới khi hết số mẫu đã chuẩn bị cho một lần thử nghiệm;

- Mỗi mẫu đo tiến hành thử 2 đến 3 lần, mỗi lần 25 phát;

- Kết thúc ngày thử nổ làm vệ sinh sạch sẽ thiết bị, bôi dầu mỡ bảo quản bi cối và thiết bị.

7.5.5. Cách tính kết quả

- Độ nhạy va đập của thỏi mồi nổ xác định theo công thức:

Trong đó:

X là độ nhạy va đập của thuốc nổ, tính bằng phần trăm (%).

n là số phát nổ trong 01 lần thí nghiệm.

N là lượt đo của một lần thí nghiệm.

- Chênh lệch giữa 02 lần thí nghiệm song song không được vượt quá 4%. Kết quả cuối cùng là giá trị lớn nhất trong các lần thí nghiệm.

7.6. Xác định khả năng sinh công bằng con lắc xạ thuật

Thực hiện theo TCVN 6424:1998.

7.7. Xác định độ nén trụ chì

Thực hiện theo TCVN 6421:1998.

7.8. Xác định tốc độ nổ

7.8.1. Vật tư, thiết bị, dụng cụ

- Máy đo tốc độ nổ và dây quang đồng bộ;

- Kíp nổ điện số 8 theo quy định tại QCVN 02:2015/BCT;

- Máy nổ mìn chuyên dụng hoặc nguồn điện một chiều từ 6 V đến 12 V;

- Thước vạch chuẩn, có chia vạch đến 1 mm;

- Dao, kéo cắt;

- Thước cặp có dải đo từ 0 đến 250 mm, sai số 0,02 mm;

- Cối, chày sứ;

- Hầm nổ hoặc bãi thử nổ.

7.8.2. Chuẩn bị mẫu

Nghiền mẫu thuốc nổ trong cối sứ, qua rây 20 lỗ/cm² nhồi vào trong ống giấy kraf đường kính 32 mm (yêu cầu mật độ thuốc nổ bằng 1,6 g/cm³) Tạo 02 lỗ tra dây quang đường kính 2 mm tại 02 lỗ chờ và 01 lỗ tra kíp đường kính 7,5 mm, sâu từ 25 đến 30 mm tại ở đầu, dọc trục thỏi thuốc nổ đã nhồi trong ống thép. Khoảng cách từ đáy kíp đến vị trí dây quang gần nhất phải không nhỏ hơn 50 mm và khoảng cách giữa 02 dây quang không nhỏ hơn 180 mm.

7.8.3. Chuẩn bị đo

- Rải cát để tạo mặt phẳng;

- Dùng thước vạch chuẩn đánh dấu vị trí tạo lỗ tra dây quang;

- Tạo lỗ tra dây quang vuông góc với trục của thỏi thuốc nổ;

- Tạo lỗ tra kíp ở đầu và dọc trục thỏi thuốc nổ.

Khoảng cách từ đáy kíp đến vị trí dây quang gần nhất phải không nhỏ hơn 50 mm và khoảng cách giữa 02 dây quang không nhỏ hơn 180 mm sao cho dây quang thứ hai cách đầu còn lại của thỏi thuốc không nhỏ hơn 50 mm.

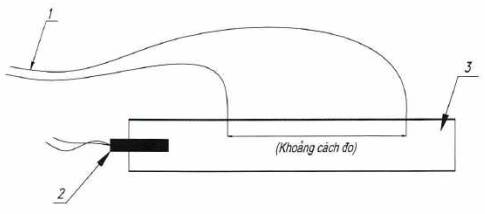

Chuẩn bị mẫu và cách đấu dây với mẫu thuốc nổ được thể hiện tại Hình 1.

1. Dây quang 2. Kíp nổ điện số 8 3. Thuốc nổ Hexogen

Hình 1. Sơ đồ chuẩn bị mẫu và cách đấu dây với mẫu thuốc nổ

7.8.4. Tiến hành đo

- Tra kíp vào lỗ trên thỏi mồi nổ đầu tiên sao cho ngập hết hai phần ba kíp trong lỗ của thỏi thuốc nổ;

- Cài đặt khoảng cách giữa hai dây Start và Stop trên máy đo. Kiểm tra sự sẵn sàng của máy đo (sẵn sàng ghi lại các dữ liệu của quá trình nổ);

- Tiến hành kích nổ mẫu thỏi thuốc nổ, máy đo sẽ bắt đầu thu nhận thông tin về tốc độ nổ. Kết quả đo được phân tích trên máy tính bằng phần mềm đi kèm máy.

Thí nghiệm được tiến hành tối thiểu 03 lần, sai số giữa các kết quả đo không được lớn hơn ± 200 m/s. Kết quả là giá trị trung bình của các phép thử, làm tròn đến số nguyên.

7.9. Quy định về an toàn trong thử nghiệm

Phải tuân thủ quy định về an toàn trong bảo quản, sử dụng, tiêu hủy vật liệu nổ công nghiệp theo quy định tại Quy chuẩn số QCVN 01:2019/BCT trong quá trình thử nghiệm và tiêu hủy mẫu không đạt yêu cầu.

7.10. Quy định về sử dụng phương tiện đo

Phương tiện đo phải được kiểm định, hiệu chuẩn theo quy định của pháp luật về đo lường. Trong toàn bộ thời gian quy định của chu kỳ kiểm định, đặc tính kỹ thuật đo lường của phương tiện đo phải được duy trì trong suốt quá trình sử dụng.

III. QUY ĐỊNH VỀ QUẢN LÝ

8. Quy định về quản lý

8.1. Thuốc nổ Hexogen phải công bố hợp quy phù hợp quy định kỹ thuật tại Điều 5 của Quy chuẩn kỹ thuật này trước khi lưu thông trên thị trường.

8.2. Thuốc nổ Hexogen sản xuất trong nước phải thực hiện việc công bố hợp quy theo quy định tại Thông tư số 28/2012/TT-BKHCN ngày 12 tháng 12 năm 2012 của Bộ trưởng Bộ Khoa học và Công nghệ quy định về công bố hợp chuẩn, công bố hợp quy và phương thức đánh giá sự phù hợp với tiêu chuẩn, quy chuẩn kỹ thuật (sau đây viết tắt là Thông tư số 28/2012/TT-BKHCN), Thông tư số 02/2017/TT-BKHCN ngày 31 tháng 3 năm 2017 của Bộ trưởng Bộ Khoa học và Công nghệ sửa đổi, bổ sung một số điều của Thông tư số 28/2012/TT-BKHCN ngày 12 tháng 12 năm 2012 của Bộ trưởng Bộ Khoa học và Công nghệ quy định về công bố hợp chuẩn, công bố hợp quy và phương thức đánh giá sự phù hợp với tiêu chuẩn, quy chuẩn kỹ thuật (sau đây viết tắt là Thông tư số 02/2017/TT-BKHCN) và Thông tư số 06/2020/TT-BKHCN ngày 10 tháng 12 năm 2020 của Bộ trưởng Bộ Khoa học và Công nghệ quy định chi tiết và biện pháp thi hành một số điều Nghị định số 132/2008/NĐ-CP ngày 31 tháng 12 năm 2008, Nghị định số 74/2018/NĐ-CP ngày 15 tháng 5 năm 2018, Nghị định số 154/2018/NĐ-CP ngày 09 tháng 11 năm 2018 và Nghị định số 119/2017/NĐ-CP ngày 01 tháng 11 năm 2017 của Chính phủ (sau đây viết tắt là Thông tư số 06/2020/TT-BKHCN).

8.3. Thuốc nổ Hexogen nhập khẩu phải thực hiện kiểm tra nhà nước về chất lượng hàng hóa nhập khẩu theo quy định tại Thông tư số 36/2019/TT-BCT ngày 29 tháng 11 năm 2019 của Bộ trưởng Bộ Công Thương quy định quản lý chất lượng sản phẩm, hàng hóa thuộc trách nhiệm quản lý của Bộ Công Thương (sau đây viết tắt là Thông tư số 36/2019/TT-BCT).

9. Công bố hợp quy

9.1. Việc công bố hợp quy thuốc nổ Hexogen sản xuất trong nước phải dựa trên kết quả chứng nhận của tổ chức chứng nhận đã đăng ký lĩnh vực hoạt động theo quy định tại Nghị định 107/2016/NĐ-CP ngày 01 tháng 7 năm 2016 của Chính phủ quy định kinh doanh dịch vụ đánh giá sự phù hợp (sau đây viết tắt là Nghị định số 107/2016/NĐ-CP); Nghị định số 154/2018/NĐ-CP ngày 09 tháng 11 năm 2018 của Chính phủ sửa đổi, bổ sung, bãi bỏ một số quy định về điều kiện đầu tư, kinh doanh trong lĩnh vực quản lý nhà nước của Bộ Khoa học và Công nghệ và một số quy định về kiểm tra chuyên ngành (sau đây viết tắt là Nghị định số 154/2018/NĐ-CP) hoặc được thừa nhận theo quy định của Thông tư số 27/2007/TT-BKHCN ngày 31 tháng 10 năm 2007 của Bộ trưởng Bộ Khoa học và Công nghệ hướng dẫn việc ký kết và thực hiện các Hiệp định và thỏa thuận thừa nhận lẫn nhau kết quả đánh giá sự phù hợp (sau đây viết tắt là Thông tư số 27/2007/TT-BKHCN).

9.2. Việc công bố hợp quy thuốc nổ Hexogen nhập khẩu phải dựa trên kết quả chứng nhận của tổ chức chứng nhận được Bộ Công Thương chỉ định theo quy định tại Thông tư số 36/2019/TT-BCT hoặc được thừa nhận theo quy định của Thông tư số 27/2007/TT-BKHCN.

9.3. Chứng nhận hợp quy

Chứng nhận hợp quy đối với thuốc nổ Hexogen sản xuất trong nước và nhập khẩu thực hiện theo phương thức 5 “Thử nghiệm mẫu điển hình và đánh giá quá trình sản xuất; giám sát thông qua thử nghiệm mẫu lấy tại nơi sản xuất hoặc trên thị trường hoặc lô hàng nhập khẩu kết hợp với đánh giá quá trình sản xuất” hoặc phương thức 7 “Thử nghiệm, đánh giá lô sản phẩm, hàng hóa” tại cơ sở sản xuất theo quy định tại khoản 1 Điều 5 Thông tư số 28/2012/TT-BKHCN.

9.4. Thử nghiệm phục vụ việc chứng nhận hợp quy phải được thực hiện bởi một trong các tổ chức sau:

9.4.1. Thử nghiệm đối với thuốc nổ Hexogen sản xuất trong nước: Tổ chức thử nghiệm theo quy định tại Nghị định số 107/2016/NĐ-CP, Nghị định số 154/2018/NĐ-CP hoặc tổ chức thử nghiệm được Bộ Công Thương chỉ định theo quy định tại Thông tư số 36/2019/TT-BCT hoặc tổ chức được thừa nhận theo quy định của Thông tư số 27/2007/TT-BKHCN.

9.4.2. Thử nghiệm đối với thuốc nổ Hexogen nhập khẩu: Tổ chức thử nghiệm được Bộ Công Thương chỉ định theo quy định tại Thông tư số 36/2019/TT-BCT hoặc tổ chức được thừa nhận theo quy định của Thông tư số 27/2007/TT-BKHCN.

9.5. Trình tự, thủ tục và hồ sơ công bố hợp quy

Trình tự, thủ tục và hồ sơ công bố hợp quy đối với thuốc nổ Hexogen sản xuất trong nước và nhập khẩu thực hiện theo quy định tại Thông tư số 36/2019/TT-BCT.

10. Sử dụng dấu hợp quy

Dấu hợp quy phải tuân thủ theo khoản 2 Điều 4 của quy định về chứng nhận hợp chuẩn, chứng nhận hợp quy và công bố hợp chuẩn, công bố hợp quy ban hành kèm theo Thông tư số 28/2012/TT-BKHCN.

IV. TRÁCH NHIỆM CỦA TỔ CHỨC, CÁ NHÂN

11. Trách nhiệm của tổ chức, cá nhân

11.1. Trách nhiệm của tổ chức sản xuất, kinh doanh, nhập khẩu thuốc nổ Hexogen

11.1.1. Tổ chức sản xuất, kinh doanh thuốc nổ Hexogen phải đảm bảo yêu cầu quy định tại Phần II, thực hiện quy định tại Phần III của Quy chuẩn kỹ thuật này và đảm bảo chất lượng phù hợp với quy định tại Luật Chất lượng sản phẩm hàng hóa.

11.1.2. Tổ chức sản xuất, nhập khẩu thuốc nổ Hexogen phải đăng ký bản công bố hợp quy tại Sở Công Thương nơi đăng ký kinh doanh theo quy định tại Thông tư số 36/2019/TT-BCT.

11.2. Trách nhiệm của cơ quan quản lý nhà nước

11.2.1. Cục Kỹ thuật an toàn và Môi trường công nghiệp chủ trì phối hợp với Vụ Khoa học và Công nghệ thuộc Bộ Công Thương, các đơn vị có liên quan hướng dẫn, kiểm tra, giám sát việc thực hiện Quy chuẩn kỹ thuật này.

11.2.2. Sở Công Thương các tỉnh, thành phố trực thuộc trung ương kiểm tra, đôn đốc về thực hiện các thủ tục công bố hợp quy theo quy định tại Quy chuẩn kỹ thuật này.

V. TỔ CHỨC THỰC HIỆN

12. Hiệu lực thi hành

12.1. Quy chuẩn kỹ thuật này có hiệu lực thi hành kể từ ngày 01 tháng 7 năm 2023.

12.2. Trong quá trình thực hiện Quy chuẩn kỹ thuật này, trường hợp tổ chức, cá nhân có khó khăn, vướng mắc đề nghị phản ánh về Bộ Công Thương để xem xét, giải quyết.

12.3. Trong trường hợp các văn bản quy phạm pháp luật, Tiêu chuẩn viện dẫn tại Quy chuẩn kỹ thuật này có sửa đổi, bổ sung hoặc được thay thế thì thực hiện theo quy định tại văn bản hiện hành./.
