Tổng quan về Tiêu chuẩn xây dựng Việt Nam TCXD 197:1997

Tiêu chuẩn xây dựng Việt Nam TCXD 197:1997 là văn bản kỹ thuật chuyên ngành quy định về công tác thi công và nghiệm thu cọc khoan nhồi cho các công trình nhà cao tầng. Đây là cơ sở pháp lý và kỹ thuật quan trọng giúp các đơn vị thiết kế, thi công và giám sát kiểm soát chặt chẽ chất lượng, đảm bảo an toàn tuyệt đối cho hệ thống móng của các công trình có quy mô lớn và tầng hầm sâu.

Nội dung chi tiết Phần mở đầu và các Điều khoản đầu (Từ Điều 1 đến Điều 4)

- Điều 1: Phạm vi áp dụng

• Tiêu chuẩn này quy định các yêu cầu kỹ thuật về thi công và nghiệm thu cọc khoan nhồi đường kính trung bình và đường kính lớn (thường từ 600mm trở lên) bằng phương pháp khoan tạo lỗ trong đất (có sử dụng dung dịch khoan hoặc ống vách để giữ thành hố khoan).
• Đối tượng áp dụng trực tiếp là các công trình nhà cao tầng, các công trình dân dụng và công nghiệp có tải trọng lớn đòi hỏi giải pháp móng sâu để truyền tải trọng xuống các lớp địa chất ổn định.

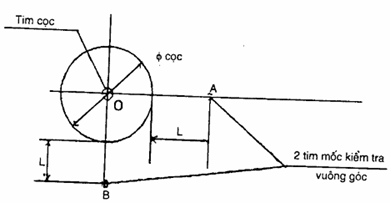

• Tiêu chuẩn hướng dẫn toàn bộ quy trình từ khâu chuẩn bị mặt bằng, định vị tim cọc, khoan tạo lỗ, làm sạch hố khoan, gia công lắp dựng lồng thép, đổ bê tông dưới nước cho đến công tác kiểm tra chất lượng và nghiệm thu sản phẩm.

- Điều 2: Tài liệu viện dẫn

• Để áp dụng tiêu chuẩn này một cách đồng bộ và chính xác, người sử dụng cần phối hợp chặt chẽ với các tiêu chuẩn hiện hành khác của Nhà nước về bê tông và bê tông cốt thép, tiêu chuẩn về khảo sát địa chất công trình, tiêu chuẩn về an toàn lao động và bảo vệ môi trường trong xây dựng.
• Các tài liệu viện dẫn bao gồm các quy chuẩn về chất lượng xi măng, cốt liệu (cát, đá, sỏi), nước dùng cho bê tông, các quy định về kiểm định chất lượng mối hàn cốt thép và các phương pháp thử không phá hủy để kiểm tra độ đồng nhất của bê tông thân cọc.

- Điều 3: Yêu cầu chung trong thi công cọc khoan nhồi

• Khảo sát địa chất công trình: Trước khi tiến hành thi công, nhà thầu phải được cung cấp đầy đủ tài liệu khảo sát địa chất, địa chất thủy văn tại vị trí xây dựng. Tài liệu này phải làm rõ cấu trúc các lớp đất đá, mực nước ngầm, sự xuất hiện của các hang karst hoặc chướng ngại vật dưới lòng đất để có phương án khoan phù hợp.
• Năng lực của đơn vị thi công: Nhà thầu thi công cọc khoan nhồi phải có đủ năng lực hành nghề theo quy định pháp luật, sở hữu trang thiết bị máy móc phù hợp với điều kiện địa chất và có đội ngũ kỹ sư, công nhân kỹ thuật được đào tạo chuyên sâu về công nghệ khoan nhồi.
• Hồ sơ thiết kế và biện pháp thi công: Quá trình thi công phải tuân thủ nghiêm ngặt bản vẽ thiết kế kỹ thuật đã được phê duyệt. Nhà thầu phải lập biện pháp tổ chức thi công chi tiết, trình chủ đầu tư và đơn vị tư vấn giám sát phê duyệt trước khi triển khai thực tế. Mọi thay đổi về chiều sâu mũi cọc hoặc cấu trúc lồng thép phải được sự đồng ý bằng văn bản của đơn vị thiết kế.

- Điều 4: Yêu cầu về vật liệu sử dụng

• Dung dịch giữ vách (Bentonite hoặc Polymer): Phải đảm bảo các chỉ tiêu kỹ thuật cốt lõi như tỷ trọng, độ nhớt, hàm lượng cát, độ pH và lực đông kết tĩnh. Dung dịch phải có khả năng tạo màng sét tốt trên thành hố khoan để ngăn ngừa hiện tượng sập lở vách trong suốt quá trình khoan và chờ đổ bê tông.
• Bê tông và hỗn hợp bê tông: Bê tông dùng cho cọc khoan nhồi là loại đổ dưới nước theo phương pháp ống dẫn (Tremie). Hỗn hợp bê tông phải có độ sụt cao (thường từ 18cm đến 22cm), khả năng tự dâng tốt, không bị phân tầng, tách nước và có thời gian đông kết được kéo dài phù hợp bằng cách sử dụng phụ gia hóa học để tránh bị tắc ống dẫn.
• Cốt thép: Thép thanh và thép cuộn dùng làm lồng cốt thép phải đáp ứng đầy đủ các tiêu chuẩn về giới hạn bền, giới hạn chảy và độ dãn dài. Quá trình gia công lồng thép phải đảm bảo độ cứng hình học, không bị biến dạng hoặc vặn xoắn khi vận chuyển, cẩu lắp và hạ vào hố khoan. Các con kê bằng bê tông hoặc nhựa phải được bố trí đầy đủ để đảm bảo chiều dày lớp bê tông bảo vệ cốt thép.
• Nước và phụ gia: Nước dùng để trộn bê tông và pha chế dung dịch khoan phải là nước sạch, không chứa các tạp chất hữu cơ, dầu mỡ hoặc hàm lượng muối vượt quá giới hạn cho phép nhằm tránh ảnh hưởng đến quá trình đông kết của xi măng và ngăn ngừa ăn mòn cốt thép về lâu dài.

Ý nghĩa thực tiễn của các quy định khởi đầu

Các quy định từ Điều 1 đến Điều 4 của TCXD 197:1997 đóng vai trò đặt nền móng kỹ thuật cực kỳ quan trọng cho toàn bộ quy trình thi công cọc khoan nhồi. Việc kiểm soát chặt chẽ chất lượng vật liệu đầu vào (đặc biệt là dung dịch giữ vách và hỗn hợp bê tông) cùng với việc tuân thủ nghiêm ngặt hồ sơ thiết kế ngay từ giai đoạn chuẩn bị giúp giảm thiểu tối đa các sự cố nghiêm trọng trong lòng đất như hẫng mũi cọc, thắt cổ chai thân cọc, sụt lở vách hố khoan hoặc lẫn bùn đất vào bê tông thân cọc. Đây là những yếu tố quyết định trực tiếp đến khả năng chịu lực cực hạn và độ bền vững lâu dài của hệ thống móng nhà cao tầng.
