Tóm tắt Tiêu chuẩn xây dựng TCXD 172:1989 về xích treo trong lò xi măng

Tiêu chuẩn xây dựng TCXD 172:1989 là văn bản kỹ thuật quy định các yêu cầu đối với hệ thống xích treo được sử dụng trong lò quay sản xuất xi măng. Dưới đây là chi tiết phân tích các nội dung cốt lõi trong phần mở đầu và các điều khoản đầu tiên (từ Điều 1 đến Điều 4) của tiêu chuẩn này:

1. Phạm vi áp dụng và đối tượng điều chỉnh (Điều 1)

• Tiêu chuẩn này áp dụng đối với các loại xích treo (xích trao đổi nhiệt) dạng mắt tròn hoặc mắt dài được lắp đặt trong các lò quay sản xuất xi măng theo phương pháp ướt hoặc phương pháp khô.
• Quy định phạm vi bắt buộc áp dụng đối với các cơ sở thiết kế, chế tạo, lắp đặt và vận hành hệ thống xích treo trong các nhà máy sản xuất xi măng trên phạm vi toàn quốc.

2. Phân loại và thông số cơ bản (Điều 2)

• Xác định cách phân loại xích treo dựa trên hình dạng mắt xích, kích thước danh nghĩa và khả năng chịu nhiệt độ làm việc trong lò.

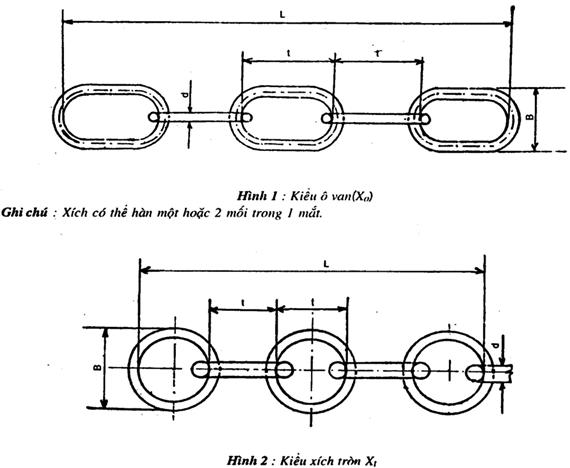

• Quy định các thông số kích thước hình học cơ bản của mắt xích bao gồm đường kính thân mắt xích, bước xích, chiều rộng ngoài và chiều rộng trong của mắt xích nhằm đảm bảo tính đồng bộ và khả năng lắp lẫn khi thay thế.

3. Yêu cầu kỹ thuật đối với vật liệu chế tạo (Điều 3)

• Yêu cầu về mác thép và thành phần hóa học của vật liệu dùng để chế tạo xích. Vật liệu phải đảm bảo khả năng chịu mài mòn cơ học cao và chịu được môi trường xâm thực hóa học ở nhiệt độ cao trong lò quay.
• Quy định về giới hạn bền kéo, độ dãn dài tương đối và độ dai va đập của kim loại chế tạo xích sau khi nhiệt luyện để đảm bảo xích không bị đứt gãy đột ngột trong quá trình vận hành liên tục.

4. Quy trình chế tạo và chất lượng bề mặt (Điều 4)

• Quy định phương pháp hàn nối mắt xích (hàn điện tiếp xúc hoặc các phương pháp hàn chuyên dụng khác) phải đảm bảo mối hàn có độ bền không thấp hơn độ bền của kim loại cơ bản.
• Yêu cầu về chất lượng bề mặt: Mắt xích sau khi chế tạo không được có các khuyết tật ngoại quan nghiêm trọng như nứt vỡ, rỗ khí, ngậm xỉ hoặc hiện tượng lệch tâm quá mức cho phép.
• Quy định về sai lệch kích thước cho phép (dung sai) đối với từng kích cỡ xích cụ thể nhằm kiểm soát chặt chẽ chất lượng sản phẩm trước khi xuất xưởng và đưa vào lắp đặt.

Lưu ý: Các thông tin trên được tổng hợp dựa trên nội dung tiêu chuẩn kỹ thuật TCXD 172:1989 về xích treo trong lò xi măng. Người sử dụng cần đối chiếu với văn bản gốc để áp dụng chính xác các thông số kỹ thuật chi tiết khi thiết kế và chế tạo thực tế.
