TIÊU CHUẨN NHÀ NƯỚC
TCVN 74-63
BULÔNG THÔ ĐẦU SÁU CẠNH TO
KÍCH THƯỚC

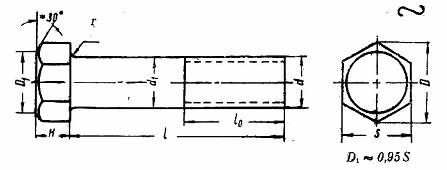

1. Kích thước của bulông thô đầu sáu cạnh to phải theo những chỉ dẫn ở hình vẽ và trong các bảng 1 và 2 của tiêu chuẩn này.
Nếu kết cấu không yêu cầu đặc biệt dùng loại bulông theo kiểu trên thì có thể thay bằng bulông có đầu thường hoặc đầu nhỏ
Ví dụ ký hiệu quy ước của bulông đường kính 12 mm, chiều dài 100 mm:
có ren bước lớn: Bulông M12 x 100 TCVN 74-63
có ren bước nhỏ 1,25 mm: Bulông M12 x 1,25 x 100 TCVN 74-63
có ren bước nhỏ 1,25 mm và có lỗ ở thân: Bulông M12 x 1,25 x 100/96 TCVN 74-63
trong đó 96 là kích thước từ mặt tựa của đầu bulông đến tâm của lỗ.
mm Bảng 1
Đường kính danh nghĩa của ren d | 12 | (14) | 16 | (18) | 20 | ||||
S | Kích thước danh nghĩa | 22 | 24 | 27 | 30 | 32 | |||
Sai lệch cho phép |
