Giới thiệu chung về Tiêu chuẩn Việt Nam TCVN 72:1963

Tiêu chuẩn Việt Nam TCVN 72:1963 quy định chi tiết về kích thước đối với sản phẩm bulông thô đầu sáu cạnh. Đây là một trong những tiêu chuẩn kỹ thuật nền móng của ngành cơ khí chế tạo tại Việt Nam, áp dụng cho các loại bulông thô đầu sáu cạnh được sử dụng phổ biến trong các mối ghép liên kết thông thường, nơi không đòi hỏi độ chính xác bề mặt quá cao nhưng yêu cầu nghiêm ngặt về tính đồng bộ và khả năng chịu lực.

Phạm vi áp dụng và Quy định chung (Điều 1 - Điều 4)

Dựa trên nội dung phần mở đầu và các điều khoản đầu tiên của tiêu chuẩn, các quy định cốt lõi bao gồm:

• Phạm vi áp dụng: Tiêu chuẩn này áp dụng cho các loại bulông thô đầu sáu cạnh có đường kính ren từ kích thước nhỏ đến kích thước lớn (thông thường từ 6mm đến 48mm), được sử dụng rộng rãi trong các ngành xây dựng, chế tạo máy, lắp ráp kết cấu thép và các ngành công nghiệp nặng khác.
• Phân loại và hình dáng hình học: Quy định chi tiết về cấu trúc hình học của bulông thô đầu sáu cạnh, bao gồm phần thân ren và phần đầu sáu cạnh. Sản phẩm phải đảm bảo các yêu cầu về độ đồng tâm giữa thân bulông và đầu bulông để tránh hiện tượng lệch tâm khi chịu lực siết.
• Hệ thống ren và bước ren: Quy định hệ thống ren áp dụng cho bulông là ren hệ mét theo tiêu chuẩn quốc gia. Các bước ren phải tuân thủ nghiêm ngặt các thông số kỹ thuật về bước ren thô hoặc ren mịn tùy thuộc vào đường kính danh nghĩa của thân bulông.
• Quy ước ký hiệu sản phẩm: Hướng dẫn chi tiết cách ký hiệu quy ước của bulông thô đầu sáu cạnh trong các tài liệu kỹ thuật, bản vẽ thiết kế và đơn đặt hàng thương mại. Ký hiệu quy ước phải thể hiện rõ đường kính ren, chiều dài thân bulông và số hiệu tiêu chuẩn TCVN 72:1963 để tránh nhầm lẫn trong quá trình sản xuất và lưu thông.

Các thông số kích thước hình học cơ bản

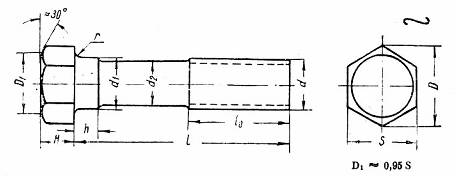

Tiêu chuẩn TCVN 72:1963 tập trung xác định các kích thước danh nghĩa và dung sai cho phép của từng bộ phận cấu thành nên bulông:

• Kích thước đầu sáu cạnh: Xác định cụ thể chiều cao đầu bulông, kích thước hai mặt đối diện (kích thước vặn chìa khóa/cờ lê), và đường kính đường tròn ngoại tiếp đầu sáu cạnh. Các thông số này đảm bảo dụng cụ siết lực có thể ôm khít và truyền lực hiệu quả mà không làm hỏng đầu bulông.
• Chiều dài thân bulông: Quy định dãy chiều dài tiêu chuẩn của bulông từ ngắn đến dài. Chiều dài này được tính từ mặt dưới của đầu sáu cạnh đến phần cuối cùng của thân ren.
• Chiều dài phần ren: Xác định chiều dài tối thiểu của đoạn ren được tiện hoặc cán trên thân bulông, đảm bảo đủ không gian để vặn đai ốc (ê-cu) và tạo lực siết chặt tối ưu cho mối ghép kết cấu.

Yêu cầu kỹ thuật và sai lệch cho phép (Dung sai)

Do đặc thù là loại bulông thô, tiêu chuẩn cho phép một khoảng dung sai rộng hơn so với các loại bulông tinh hoặc nửa tinh, tuy nhiên vẫn phải đảm bảo các giới hạn kỹ thuật để không ảnh hưởng đến chất lượng công trình:

• Dung sai kích thước: Quy định độ lệch giới hạn cho phép về đường kính thân, chiều cao đầu và kích thước vặn chìa khóa nhằm tránh hiện tượng bulông quá rộng hoặc quá chật so với lỗ khoan và dụng cụ lắp ráp.
• Chất lượng bề mặt: Mặc dù là sản phẩm thô, bề mặt sản phẩm không được phép có các khuyết tật nghiêm trọng như nứt nẻ, bavia quá lớn, hoặc ren bị sứt mẻ làm ảnh hưởng đến khả năng chịu lực và khả năng lắp ráp của mối ghép.
