TIÊU CHUẨN VIỆT NAM

TCVN 7233 : 2003

MÔ TÔ, XE MÁY - NAN HOA -YÊU CẦU KỸ THUẬT VÀ PHƯƠNG PHÁP THỬ
Motorcycles, mopeds – Spokes – Requirements and test methods

HÀ NỘI - 2003

TCVN 7233 : 2003  do Ban kỹ thuật tiêu chuẩn TCVN/TC 22

Phương tiện giao thông đường bộ và Cục Đăng kiểm Việt Nam biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ Khoa học và Công nghệ ban hành.

1. Phạm vi áp dụng

Tiêu chuẩn này quy định yêu cầu kỹ thuật và phương pháp thử đối với các loại nan hoa của môtô,  xe máy thông dụng.

2. Tiêu chuẩn trích dẫn

TCVN 4392:1986 Mạ kim loại - Các phương pháp kiểm tra.

TCVN 7057-3:2002 (ISO 4249-3:1990) Lốp và vành bánh xe mô tô (Dãy mã ký hiệu) - Phần 3: Vành. ISO 1458:1988 Metallic Coatings - Electroplated Coating of Nickel (Lớp phủ kim loại - Phủ niken bằng mạ điện).

ISO 2081:1986 Metallic Coatings - Electroplated Coating of Zinc on Iron or Steel (Lớp phủ kim loại

- Phủ kẽm bằng mạ điện lên sắt và thép).

3. Thuật ngữ

Trong tiêu chuẩn này sử dụng các thuật ngữ sau

3.1 Nan hoa mô tô, xe máy: Gồm có thân và mũ có hình dáng như hình 1 và hình 2.

3.2. Đường kính của vành bánh xe mô tô, xe máy (sau đây gọi tắt là đường kính vành): Đường kính danh nghĩa của vành bánh xe.

4. Yêu cầu kỹ thuật

4.1 Kích thước và dung sai của thân nan hoa

4.1.1. Kích thước cơ bản của thân nan hoa theo hình 1.

4.1.2. Kích thước và dung sai kích thước của thân nan hoa tương ứng với mã đường kính vành (xem TCVN 7057-3:2002) theo quy định trong bảng 1.

Chú thích - Hình vẽ không quy định kết cấu cụ thể của thân nan hoa

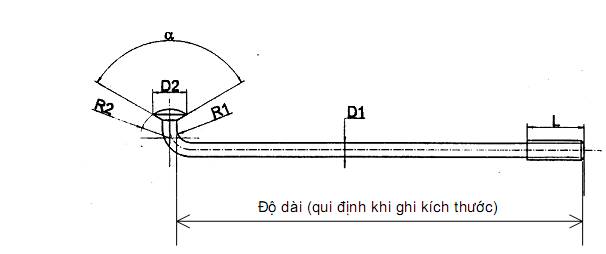

Hình 1 - Hình dáng và kích thước của thân nan hoa

Bảng 1 - Kích thước và dung sai kích thước của thân nan hoa

Kích thước tính bằng milimét
